ZL Typ Elastisk Pin Kuggkoppling

ZL-typ Elastic Pin Gear Coupling är klassificerad som en kraftig anslutningskomponent som använder icke-metalliska elastiska element. Det är en sällsynt hybridkoppling på marknaden som unikt integrerar transmissionsegenskaperna hos växelkopplingar med de stötdämpande egenskaperna hos elastiska stift. Till skillnad från konventionella elastiska stiftkopplingar - som ofta lider av begränsningen av låga bärande tak - bygger denna produkt på de högbelastningsstrukturella egenskaperna hos växelkopplingar. Genom att använda elastiska MC-nylonstift som kärnöverföringsmediet, ökar den avsevärt vridmomentkapaciteten samtidigt som det minskar det totala installationsfotavtrycket.

Designfunktioner

Den övergripande strukturen av ZL-typ Elastic Pin Gear Coupling har genomgått målinriktad optimering, och kombinerar designfördelarna med både kugghjulsstrukturer och elastiska stiftstrukturer. Alla bearbetningsdimensioner och monteringsstandarder följer strikt nationella standarder, vilket gör kopplingen kompatibel med den stora majoriteten av tung transmissionsutrustning.

- Unik design med halvcirkelformad spåringrepp: De yttre kanterna på de två kopplingsflänsarna och den inre kanten på den yttre hylsan är bearbetade med matchande halvcirkulära spår utformade för att säkert sitta och fixera nylonöverföringsstiften. Kraft överförs från drivändens fläns till den yttre hylsan och därefter – via stiften – till den drivna änden; denna transmissionslogik säkerställer stabilitet och enhetlig kraftfördelning.

- Definierat temperaturdriftsområde: Lämplig för vanliga industriella verkstadsmiljöer, kopplingen fungerar inom ett tillåtet temperaturområde på -20°C till +70°C, och uppfyller därmed driftskraven för de flesta generella tunga utrustningar som används i inomhus- och semi-utomhusmiljöer.

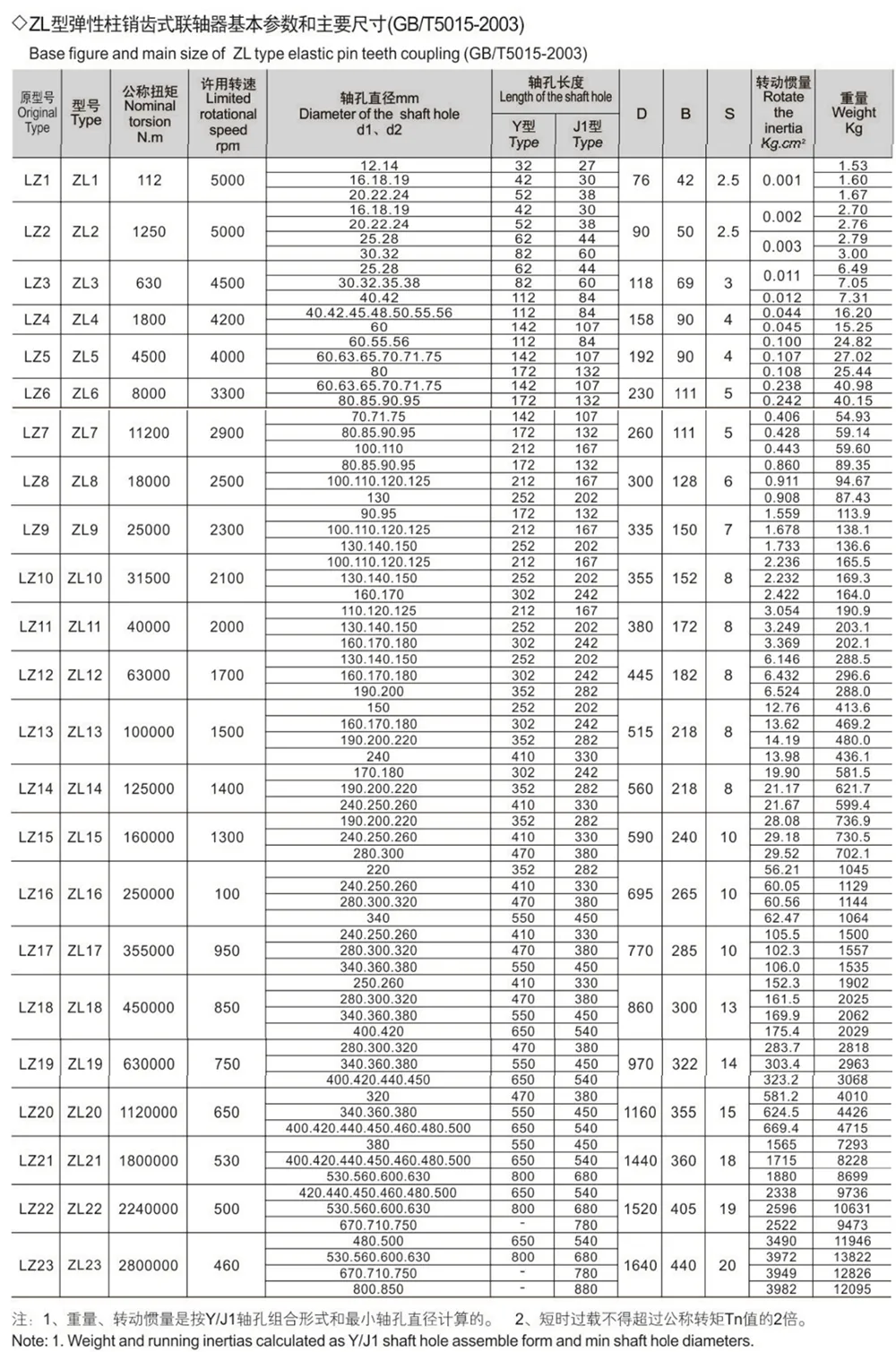

- Unified National Standard Specifications: Produktens axelhålskonfigurationer, kilspårdimensioner och notationskonventioner följer strikt den nationella standarden GB/T 3852-1997: Couplings—Boring Dimensions, Connection Forms, and Sizes. Detta säkerställer hög utbytbarhet, vilket möjliggör direkt ersättning av äldre standardkomponenter utan behov av sekundära hålmodifieringar.

- Användnings- och monteringsbegränsningar: På grund av nylonmaterialets strukturella egenskaper genererar denna produkt ett lätt driftsljud under användning; den lämpar sig därför inte för precisionsutrustning med höga krav på ljudnivåer. En valfri låssats finns tillgänglig för att underlätta förstärkt installation, vilket gör kopplingen lämplig för tunga belastningar som involverar höga vibrationer.

Struktur och verksamhetsprinciper

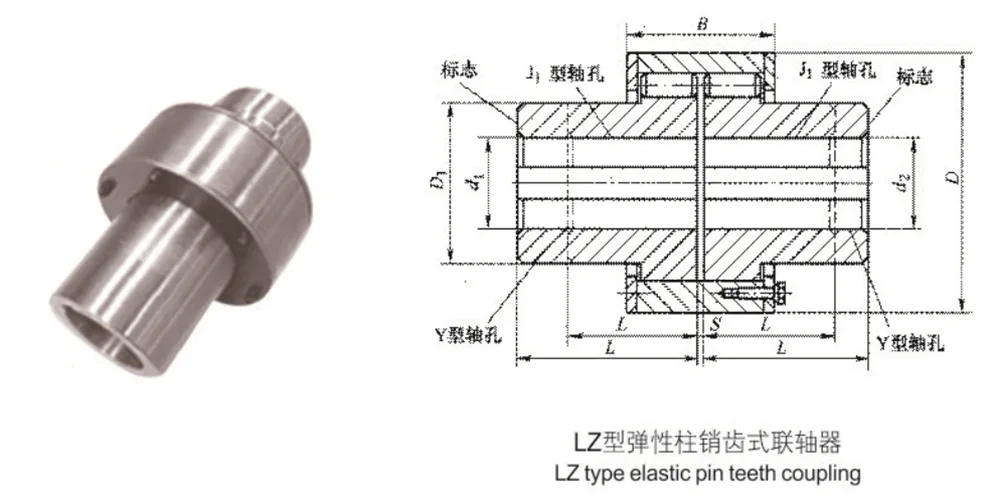

- Kärnkomponenter: Den kompletta kopplingsenheten består huvudsakligen av tre delar: två kopplingshalvor, en yttre hylsa och flera MC-nylondrivstift. Den innehåller ingen överflödig precision eller ömtåliga komponenter, vilket resulterar i en robust och hållbar struktur.

- Sammankopplingsmetod: De yttre fälgarna på de två kopplingshalvorna har exakt skurna spår som passar ihop med den inre ytan av den yttre hylsan för att bilda slutna positioneringshål. Nylonstiften sätts in i dessa hål för att mekaniskt länka och säkra de drivande och drivna axlarna.

- Transmissionsmekanism: Under drift överförs vridmomentet genom nylonstiften, som bär de resulterande skjuv- och tryckkrafterna. Samtidigt, genom att utnyttja nylonmaterialets inneboende elasticitet, kompenserar kopplingen automatiskt för axiella, radiella och vinkelfel. Denna process ger också samtidig stötdämpning och dämpning, vilket effektivt mildrar påverkan av växlande belastningar.

Viktiga fördelar

ZL-typ Elastic Pin Gear Coupling ger en optimal balans mellan tre kärnfaktorer: bärförmåga, installationsfotavtryck och underhållskostnader. Jämfört med traditionella växelkopplingar och vanliga elastiska stiftkopplingar, erbjuder den överlägsen övergripande anpassningsförmåga och är särskilt väl lämpad för låghastighets, tunga lastmaskiner.

- Dubbla strukturella fördelar: Den integrerar de dubbla fördelarna med växelkopplingar - högt vridmomentöverföring - med de hos elastiska stiftkopplingar - stötdämpning och dämpning. Den resulterande kompakta strukturen tar minimalt med utrymme, medan dess bärförmåga per volymenhet avsevärt överstiger den för standardelastiska kopplingar av samma storlek.

- Multidimensionell kompensation och dämpning: Genom att använda högkvalitativa MC nylonstift som kraftöverföringsmedium drar kopplingen nytta av materialets inneboende självdämpande egenskaper. Den kompenserar automatiskt för olika inriktningsfel, säkerställer smidig drift och effektivt mildrar effekterna av uppstarts-/avstängningstransienter och högfrekventa vibrationer.

- Låga, problemfria underhållskostnader: Den lätta, förenklade strukturen minskar komplexiteten i installation och driftsättning. Dessutom har nylonstiften självsmörjande egenskaper, vilket eliminerar behovet av rutinsmörjning. När du byter ut åldrande stift finns det inget behov av att flytta huvudmaskineriet; stiften kan tas bort direkt och bytas ut, vilket avsevärt minskar underhållskostnaderna.

- Mångsidig anpassning för tunga industriella tillämpningar: Hela vår produktlinje är massproducerad i strikt överensstämmelse med nationella standarder, med ett omfattande utbud av specifikationer och hög utbytbarhet. Tillverkade av slitstarkt och utmattningsbeständigt nylonmaterial säkerställer dessa kopplingar en lång livslängd. De är speciellt konstruerade för att passa olika låghastighets, tunga transmissionssystem inom branscher som gruvdrift, metallurgi, kemikalier, vattenpumpar, fläktar och transportmaskiner.

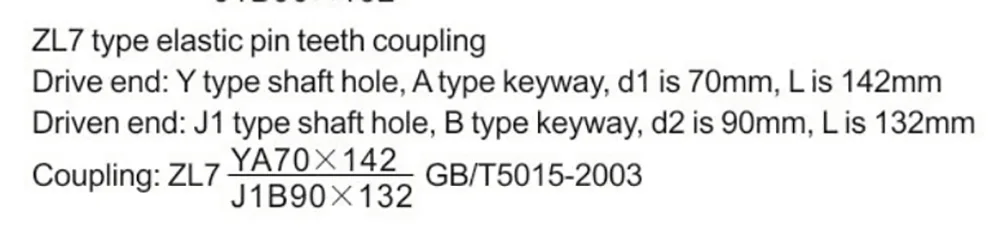

Märker prov

Tillverkningsfördelar

Som den primära tillverkaren av ZL-typ Elastic Pin Gear Couplings, upprätthåller vi rigorös kvalitetskontroll över hela produktionsprocessen - från råvaruanskaffning till den slutliga fabrikssläppen. Vi tillhandahåller både standardiserade enheter och icke-standardiserade anpassningstjänster till inhemska och internationella köpare.

Förutom standardspecifikationer erbjuder vi skräddarsydda tjänster inklusive icke-standardborrningsbearbetning, längdändringar och specialiserade ytbehandlingar. Baserat på kundens specifika driftsparametrar och arbetsförhållanden kan vi optimera produktstrukturen för att exakt passa olika typer av icke-standardiserad, tung utrustning.

Genom att arbeta under en direkt-från-fabriksförsäljningsmodell eliminerar vi mellanliggande markeringar och erbjuder därmed mer konkurrenskraftiga priser för produkter av likvärdig kvalitet. Dessutom tillhandahåller vi omfattande teknisk dokumentation – inklusive detaljerade ritningar och installationsmanualer – tillsammans med dedikerad en-till-en teknisk fjärrsupport.
