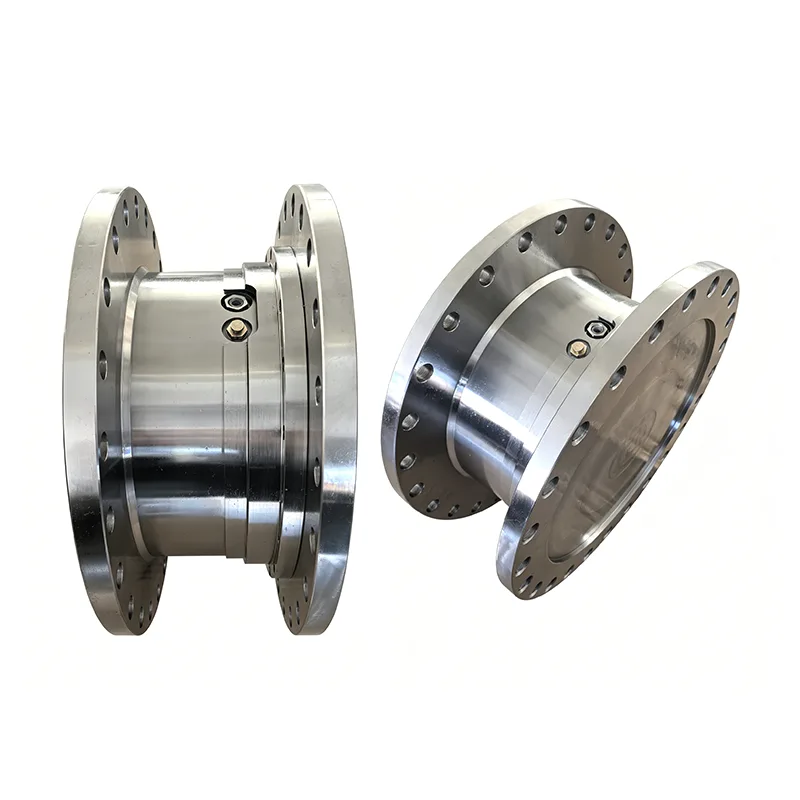

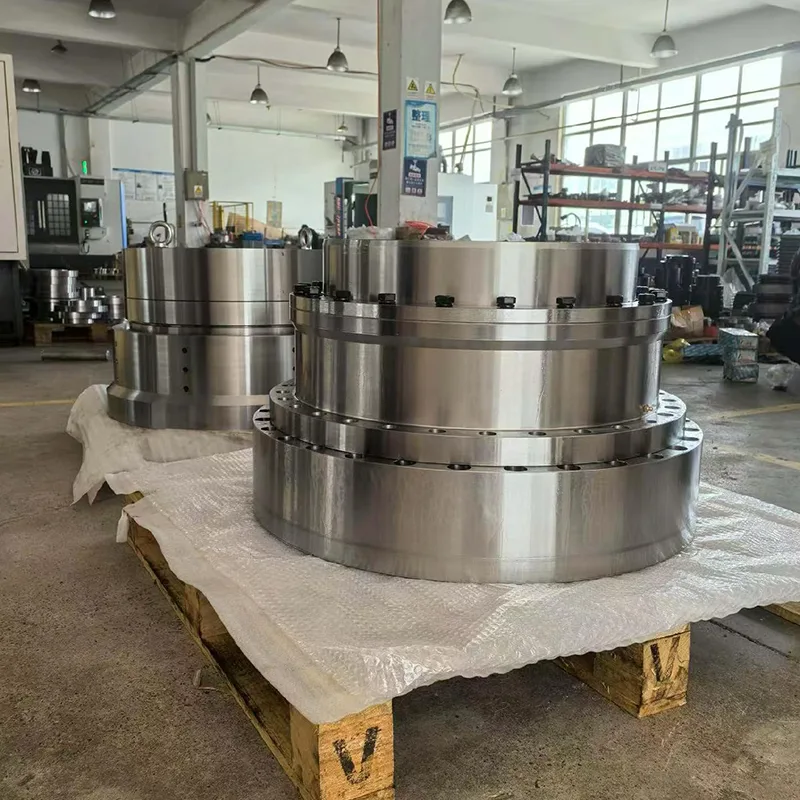

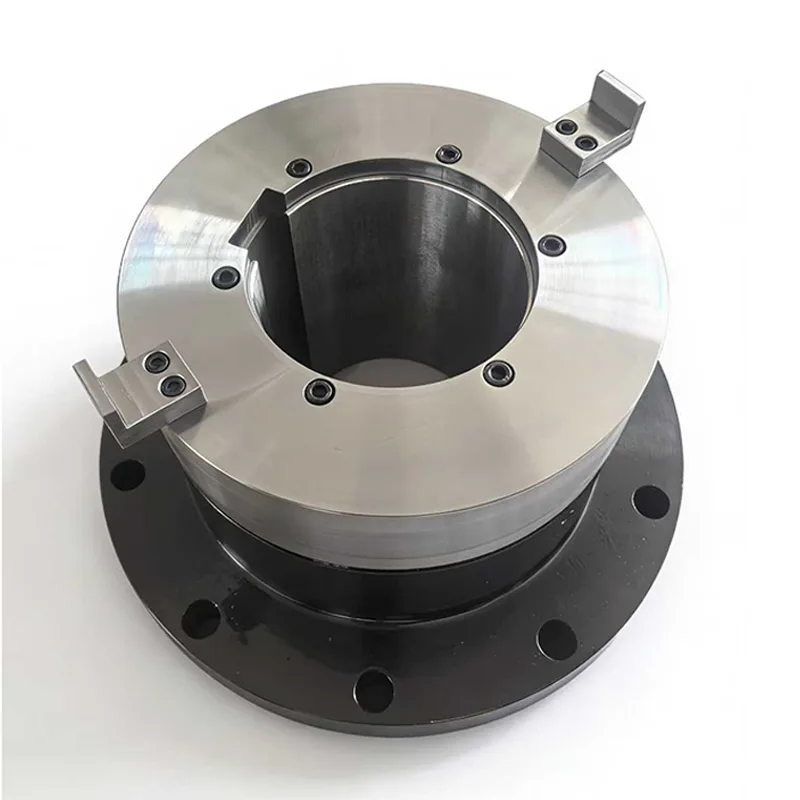

Hydraulisk säkerhetskoppling

Som en erfaren tillverkare och integrerad leverantör av transmissionskomponenter har Jiteng självständigt utvecklat den hydrauliska säkerhetskopplingen - en hydraulisk vridmomentbegränsande transmissionskomponent specialkonstruerad för tunga industrimaskiner. Den representerar en avancerad uppgradering jämfört med traditionella friktionsbaserade och mekaniska vridmomentbegränsare, speciellt designade för användning i högbelastningsmiljöer och högriskmiljöer.

Hur skiljer det sig från konventionella mekaniska överbelastningsskyddskomponenter?

Till skillnad från vanliga mekaniska överbelastningsskydd, eliminerar den hydrauliska säkerhetskopplingen slitagebenägna strukturer som fjädrar och friktionsplattor. Istället använder den högtryckshydraulikvätska för att inducera elastisk deformation i dess inre och yttre hylsor, beroende på friktionskraften som genereras vid kontaktytorna för att överföra kraft.

Systemet uppnår noll glapp och noll slitage under normal drift. I händelse av stopp eller överbelastning, brister ett specialiserat skjuvrör omedelbart för att släppa trycket, vilket bryter kraftöverföringen inom millisekunder. Detta förhindrar i grunden irreversibla fel som axelbrott eller skador på kuggar.

Genom att utnyttja unika fördelar – inklusive en helt förseglad struktur, explosionssäker och gnistfri drift och eliminering av frekventa omkalibreringskrav – används den här kopplingen brett i tunga, allvädersmaskiner som krossutrustning, gruvtransportörer, cementbruk och metallurgiska valsningslinjer.

Arbetsprincip

Kärnan i den hydrauliska säkerhetskopplingen är baserad på hydraulisk expansion och friktionsbaserad kraftöverföring. Dess funktion är uppdelad i tre distinkta faser: Normal överföring, Överbelastningsskydd och Återställ & omstart. Systemet uppvisar stabil driftprestanda och en svarshastighet som är mycket överlägsen den för traditionella mekaniska skyddsanordningar.

1. Normal överföringsfas

Trycksatt hydraulvätska sprutas in i enhetens inre oljekammare, vilket gör att de inre och yttre hylsorna genomgår elastisk deformation. Den inre hylsan griper hårt om drivaxeln, medan den yttre hylsan expanderar utåt för att stadigt gripa in i navet. Vridmomentöverföring uppnås genom friktionskraften som genereras vid dessa kontaktytor; storleken på det överförda vridmomentet är direkt proportionell mot det hydrauliska trycket. Under hela denna fas finns det absolut ingen slirning, inget glapp och inget slitage på interna komponenter, vilket resulterar i exceptionellt hög transmissionsprecision.

2. Fas för frikoppling av överbelastning

Om maskinen stöter på problem som belastningsstagnation eller materialpåverkan – vilket gör att det faktiska vridmomentet överskrider den förinställda skyddströskeln – sker en relativ glidning mellan hylsorna. Skärringen skär omedelbart av det inre klippröret, släpper snabbt det hydrauliska trycket inuti oljekammaren och låter hylsorna elastiskt återgå till sina ursprungliga, urkopplade lägen. Den drivande änden går in i ett tomgångstillstånd medan den drivna änden kommer till ett omedelbart stopp; Hela vridmoment-urkopplingsprocessen slutförs inom 20 millisekunder, och blockerar därigenom snabbt överföringen av överbelastningschock.

3. Återställ och starta om fasen

Efter en överbelastningshändelse får produktens huvuddel inga permanenta strukturella skador. Återställning av kraftöverföring kräver endast byte av ett skjuvrör och påfyllning av oljekammaren med hydraulvätska med standardtryck för att återinkoppla expansionshylsan. Komponenter kan tas isär och återanvändas upprepade gånger, vilket avsevärt minskar de långsiktiga ersättningskostnaderna.

Operationell anpassningsförmåga

Med hjälp av tre kärnfunktioner – slitagefri transmission, tryckavlastning på millisekundnivå och en helt förseglad, explosionssäker design – är den hydrauliska säkerhetskopplingen kompatibel med de allra flesta tuffa, tunga driftsförhållanden som finns på marknaden idag. Det löser effektivt branschbrister förknippade med traditionella kopplingar, såsom känslighet för slitage, sårbarhet för damm och olämplighet för användning i explosionsfarliga zoner.

- Höga slag och stallförhållanden: Idealisk för utrustning som är utsatt för plötsliga vridmomentstoppar, såsom krossar och skrapor. När material som fastnar orsakar en överbelastning, utför produkten en tryckavlastning på millisekundnivå för att koppla ur vridmomentet; denna skyddsåtgärd fullbordas innan stötkraften kan fortplanta sig till nedströmskomponenter, vilket helt eliminerar irreversibla fel som axelbrott eller skador på växellådan.

- Frekventa reverseringsförhållanden: Lämplig för applikationer som involverar metallurgiska rullbord och specialiserade tiltningsmaskiner. Produkten bibehåller enhetlig och stabil expansions-spännkraft, vilket säkerställer noll-glappöverföring under hela driften. Den motverkar effektivt de omvända stötbelastningarna som genereras vid riktningsväxlingar, vilket ger ett omfattande skydd för växellådans växlar och stödlager.

- Kontinuerlig drift i alla väder: Kompatibel med utrustning som kräver oavbruten 24-timmarsdrift, såsom cementkvarnar och kulkvarnar. På grund av sin friktionsplatta fria design förblir det förinställda vridmomentvärdet konstant över tiden utan att driva; detta eliminerar behovet av frekventa avstängningar för att omkalibrera parametrar, vilket effektivt minskar utrustningens stilleståndstid för underhåll.

- Hårda, dammiga miljöer: Har en integrerad, helt förseglad husstruktur som effektivt isolerar oljekammaren och klämkontaktytorna från inträngning av damm, sand och andra föroreningar. Detta förhindrar klämfel eller vridmomentavvikelser orsakade av kontaminering, vilket gör kopplingen idealisk för miljöer med hög dammproduktion i industrier som gruvdrift och byggmaterial.

Säkerhetsskydd

1. Rent fysiskt hydrauliskt överbelastningsskydd

Den hydrauliska säkerhetskopplingen använder en helmekanisk hydraulisk struktur som inte är beroende av några elektroniska styrkomponenter, sensorer eller externa strömkällor. Även i scenarier där utrustningen löper, strömavbrott i hela anläggningen eller totalt fel på det elektriska styrsystemet, förblir produktens överbelastningsskyddsfunktion fullt fungerande och opåverkad av kretsfel, vilket säkerställer maximal skyddsstabilitet.

2. Förebyggande av sekundära säkerhetsrisker

Överbelastningstryckavlastning uppnås genom klippning och brott på ett klipprör. Till skillnad från produkter av friktionssliptyp genererar inte drift- och frikopplingsprocesserna höga temperaturer eller gnistor orsakade av friktion. Detta förhindrar att säkerhetsolyckor utlöses i dammbelastade, brandfarliga eller explosiva miljöer – såsom de som finns i kemiska anläggningar och gruvor – och säkerställer därmed en högre säkerhetsnivå.

3. Intuitiva och spårbara överbelastningsposter

Brottet på skjuvröret fungerar som en intuitiv fysisk indikator på att en överbelastningshändelse har inträffat, vilket gör att personalen snabbt kan identifiera om utrustningen har drabbats av ett överbelastningsfel. Genom att analysera tiden och frekvensen av sådana fel kan produktionsparametrar och materialmatningsprocesser dessutom optimeras, vilket ger värdefulla datareferenser för utrustningsunderhåll och driftsuppgraderingar.

FAQ

- F1: Vilka är de viktigaste fördelarna med den hydrauliska säkerhetskopplingen jämfört med standardkopplingar av friktionstyp?

S1: Traditionella friktionsbaserade modeller förlitar sig på att friktionsplattorna glider för skydd, vilket leder till problem som slitage, värmeackumulering, gnistbildning och parameterdrift. Den hydrauliska modellen, omvänt, innehåller inga förbrukningsbara friktionsdelar; den ger noll slitage, kräver ingen frekvent omkalibrering, uppnår ultrasnabb urkoppling inom 20 ms och kopplar ur utan att generera gnistor. Detta gör den idealisk för högklassig tung utrustning som involverar tunga belastningar, explosionssäkra krav och kontinuerlig 24-timmarsdrift.

- F2: Om utrustningen kopplas ur på grund av överbelastning, är reparations- och återställningsprocessen svår eller kostsam?

S2: Reparationsprocessen är enkel och låg kostnad. Efter en överbelastningshändelse förblir kopplingens huvudstruktur intakt och oskadad; återställning kräver endast byte av det billiga klippröret och påfyllning av hydraulvätska. Det finns inget behov av att demontera hela transmissionsenheten eller byta ut dyra primära komponenter, och hela operationen kan utföras av en enda person.

- F3: Krävs ett elektriskt styrsystem för att kopplingen ska fungera korrekt?

A3: Nej, det krävs inte. Den hydrauliska säkerhetskopplingen har en rent mekanisk-hydraulisk design; Den fungerar självständigt och hanterar effektivt både kraftöverföring och överbelastningsskydd. Opåverkad av problem som strömavbrott, signalavbrott eller åldrande av kretsar, minskar den avsevärt kostnaderna för extra elektriska styrsystem, vilket gör den idealisk för eftermontering och uppgradering av olika typer av åldrande tung utrustning.

- F4: Är tätningsprestandan tillförlitlig i högdammiga och fuktiga gruvmiljöer?

A4: Med en original, integrerad och helt förseglad struktur – förstärkt av flera dammskyddande och läckageförebyggande mekanismer – förhindrar enheten effektivt att damm, fukt och föroreningar kommer in i den inre oljekammaren. Denna konstruktion eliminerar potentiella felfunktioner som störningar, vridmomentdrift och oljetrycksläckage, vilket säkerställer stabil och pålitlig långtidsdrift i krävande miljöer som gruvor och produktionsanläggningar för byggmaterial.
