Parallell excentrisk koppling

Parallell excentrisk koppling är en speciell transmissionskomponent som skiljer sig från traditionella stela och elastiska kopplingar. De flesta standardkopplingar på marknaden är endast lämpliga för koaxial överföring och klarar inte av den stora radiella parallellförskjutningen som finns i utrustningen. Detta leder ofta till transmissionsjitter, effektavvikelse, axelslitage och utrustningsavstängning.

Jiteng, som den ursprungliga fabriken, forskar självständigt och producerar parallella excentriska kopplingar med hög precision. Baserat på en kompakt struktur tar den även hänsyn till extremt hög styvhet och stark avvikelsekompensationsförmåga. Den kan upprätthålla noll glapp och stabil drift med konstant hastighet under höghastighets- och tungbelastningsförhållanden, och är en uppgraderad och alternativ produkt för att lösa problemet med parallellaxelförskjutning i industriell utrustning.

Specifikation för PC-typ parallellkoppling

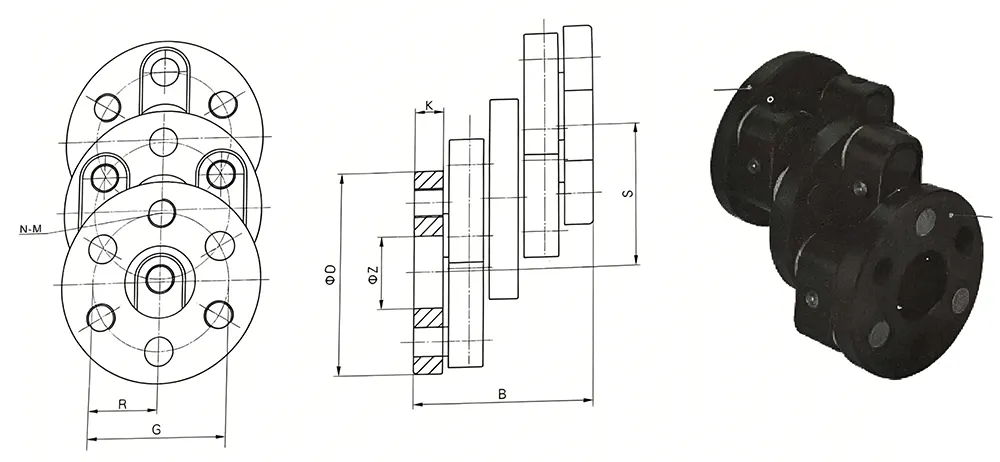

PC-typ Parallellkoppling Dimensionsparametrar

Överföringsprincip

Parallell excentrisk koppling uppnår kraftöverföring genom en exakt symmetrisk excentrisk länkstruktur, som skiljer sig från den stela anslutningen eller det elastiska buffrande överföringsläget för vanliga kopplingar.

- Parallell excentrisk länköverföring: Genom exakt strukturell koordination förblir drivaxeln och den drivna axeln i synkron rotation även när det finns en fast eller dynamisk parallell radiell förskjutning. Det kommer inte att uppstå någon växellådning på grund av axelfel.

- Noll glapp med konstant hastighet: Den övergripande strukturen har inget överföringsgap. Vridmomentöverföringen är helt synkroniserad utan någon fördröjning, vilket säkerställer att ingångshastigheten är exakt densamma som utgångshastigheten, vilket uppnår konstant överföring.

- Flexibel kompensation för styv kraftöverföring: Samtidigt som den bibehåller hög styvhet i vridmomentöverföringen, kompenserar den självständigt för utrustningsinstallationsavvikelser, ramdeformation och löpslitage, med hänsyn till både transmissionens styrka och avvikelsekompensation dubbla prestanda.

Vilka är fördelarna jämfört med vanliga kopplingar?

För olika industrismärtor relaterade till excentrisk transmission i industriell utrustning kan Parallel Excentric Coupling exakt lösa de svåra arbetsförhållandena som vanliga kopplingar inte kan övervinna, vilket avsevärt minskar utrustningsfel och driftskostnader.

- Anpassningsproblem för axelförskjutning: Det kan lösa problemen med tvåaxlig parallell excentricitet och radiell felinriktning som orsakas av utrustningsinstallationsfel, ramdeformation och långvarigt slitage, vilket kompenserar för bristerna hos standardkopplingar som inte kan anpassa sig till arbetsförhållanden med stora avvikelser.

- Problem med förlust av överföringsnoggrannhet: Det eliminerar vanliga problem som överföringsavstånd, hastighetsfluktuationer, effektfördröjning och utrustningsjitter under excentriska förhållanden, vilket säkerställer kontinuerlig högprecisionsdrift av precisionsutrustning.

- Problem med slitage på utrustning: Den förlitar sig inte på elastiska komponenter för att anpassa sig till avvikelser, med en struktur med hög styvhet som stabiliserar kraftöverföringen, vilket minskar sidospänningar och onormalt slitage på axlar, lager och tätningar, och sänker utrustningens felfrekvens.

- Problem med begränsning av utrymmesinstallation: Kompakt och lätt struktur, lämplig för trånga installationsutrymmen, löser problemet med att traditionella kompensationskopplingar är stora och inte kan anpassas till installationen av precisionsutrustning.

Applikationsscenario

Med sin unika excentriska kompensation, noll spelningsprecisionsöverföring och hög styvhet och hållbarhet, är den parallella excentriska kopplingen allmänt användbar för olika industriell utrustning med parallella axelförskjutningar, som täcker flera industrier för precisionsöverföringsförhållanden.

- Automatiserad precisionsutrustning: Lämplig för servodrivsystem, icke-standardiserade automatiserade produktionslinjer och precisionstransmissionsmekanismer, lämpliga för utrustningsmonteringsavvikelser och parallella excentriska förhållanden orsakade av löpande deformation.

- Specialmaskiner för lätt industri: Används ofta i tryckmaskiner, förpackningsmaskiner, textilmaskiner etc., vilket säkerställer stabil och exakt överföring av excentriska axelsystem under höghastighetsdrift.

- Allmän industriell transmissionsutrustning: Tillämplig på olika allmän mekanisk utrustning som kräver dubbelaxlig parallelllänkning och har små installationsavvikelser, lämplig för konventionella transmissionsscenarier med medelhastighet och kontinuerlig drift.

- Utrustningsrenovering och uppgraderingsprojekt: Speciellt designad för renovering av gammal utrustning, icke-standard anpassad utrustning och lätt deformerad ramutrustning, vilket effektivt löser problemen med dålig kompatibilitet och frekventa skador på traditionella kopplingsanordningar.

Varför välja Jiteng?

Som den ursprungliga tillverkaren av parallella excentriska kopplingar utnyttjar Jiteng sin mångåriga branscherfarenhet, sina egna fabrikslokaler och en komplett uppsättning av precisionsproduktionsutrustning för att ge kunderna pålitliga inköpslösningar från flera dimensioner inklusive professionalism, kvalitet, leverans och service.

Direkt fabriksdrift

Med sin egen fabrik på tusen kvadratmeter och en komplett uppsättning CNC-precisionsbearbetningsutrustning, slutför Jiteng självständigt produktforskning och utveckling, bearbetning, exakt slipning och noggrannhetstestning. Den har varit djupt engagerad i transmissionsområdet i många år och är skicklig i att välja och matcha lösningar för olika komplexa excentriska arbetsförhållanden.

Strikt kvalitetskontroll

Alla parallella excentriska kopplingar testas för excentrisk kompensation, vridmoment och storleksnoggrannhet innan de lämnar fabriken. Detta säkerställer att det inte finns några problem som ouppfyllda noggrannhetsstandarder, instabil överföring eller fel i avvikelsekompensation. Kvaliteten är spårbar.

Flexibel leverans

Standardmodeller finns alltid i lager, och snabb leverans och nödbeställningar stöds. Samtidigt kan icke-standardiserade storlekar och speciella excentriska parametrar anpassas för att möta behoven hos olika nischade, komplexa och anpassade utrustningsmatchningar.

En-till-en teknisk service

Före försäljning väljer Jiteng modellen noggrant baserat på excentricitet, rotationshastighet, belastning och arbetsförhållanden för att undvika valfel. Under försäljningsprocessen synkroniserar den produktionsförloppet i realtid. Efter försäljning ger den installationsvägledning, felsökningssvar och fellösningar för att helt eliminera bekymmer om upphandling och användning.

Fabriksförsörjning

Med samma precision och prestanda erbjuder den bättre kostnadseffektivitet, vilket gör den lämplig för långsiktig batchförsörjning, utrustningsrenovering och projektupphandling av företag.
