Steel Ball Torque Limiter har en design för automatisk frikoppling: stålkulor lossnar omedelbart från klämspåren i händelse av överbelastning av utrustningen för att avbryta kraftöverföringen, vilket effektivt förhindrar att utrustningen stannar, kuggar som går sönder och skador på kärnkomponenterna.
Jämfört med vridmomentbegränsare av friktionstyp, ger den flera gånger snabbare svarshastighet, vilket ger ett mer tillförlitligt skydd för höghastighetsprecisionsdrift och arbetsförhållanden med tung belastning.

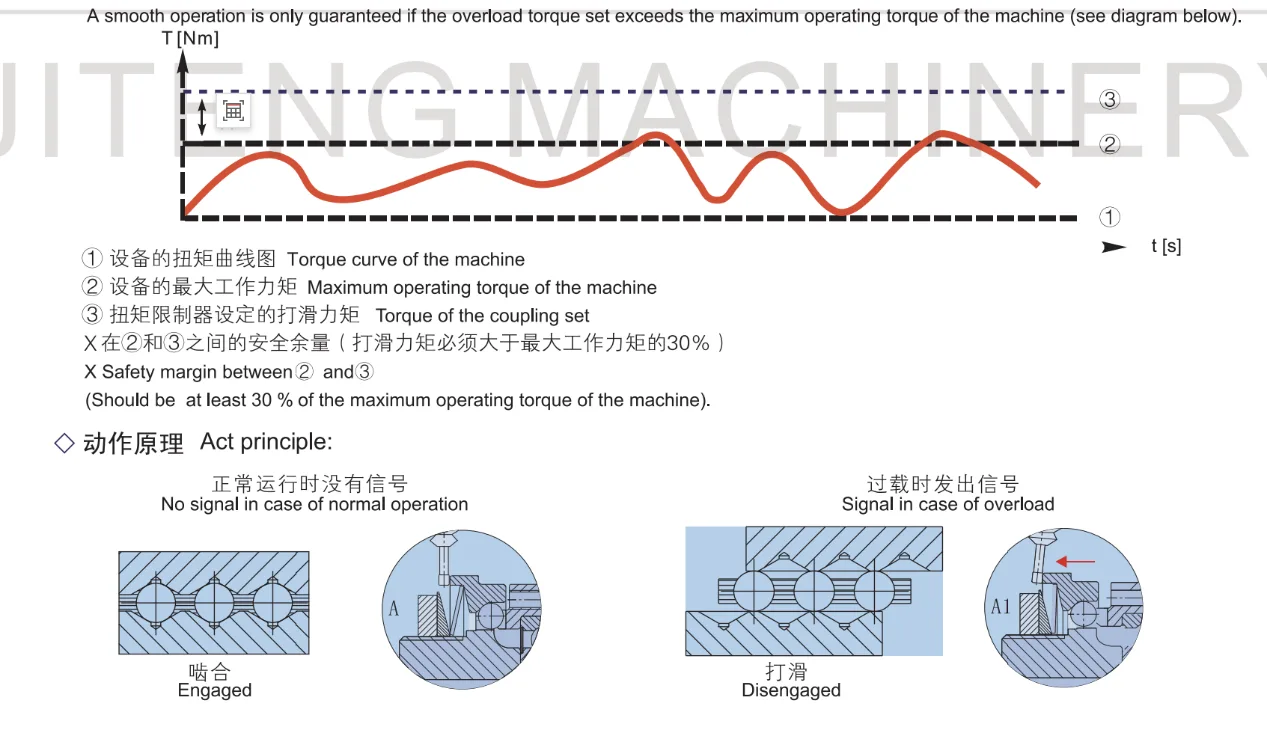

Vid överbelastning lämnar spärrdelarnas kulor sina fördjupningar och en relativ rörelse mellan den drivande och den drivna sidan alstras. På så sätt undviks skador på grund av överbelastning. Växlingsringen gör en axiell rörelse till växlingsvägen "S" och aktiverar gränslägesbrytaren eller närhetsinitiatorn. Signalen kan användas för styrfunktioner eller för frånkoppling av frekvensomriktaren. För omstart rekommenderar vi att man förbikopplar gränslägesbrytaren eller närhetsinitiatorn elektriskt under en kort tid.
När överbelastningstillståndet är löst, roterar stålkulorna i sin bur – och vänder sig genom en specifik vinkel – och sätter sig automatiskt in i nästa uppsättning spärrhakar; följaktligen återgår de drivande och drivna komponenterna till normal rotation efter att ha roterats i förhållande till varandra genom samma vinkel.

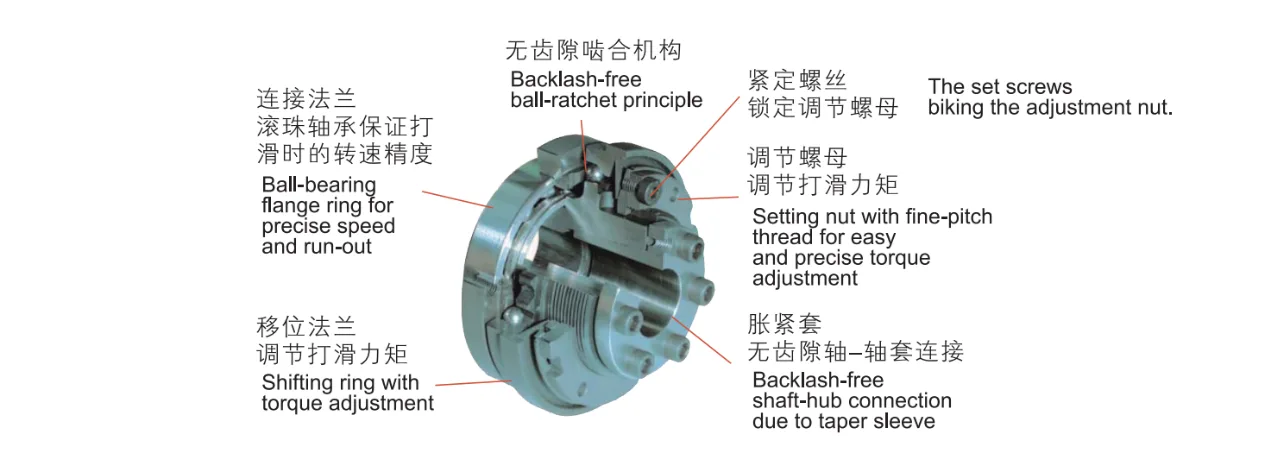

JTA-seriens Steel Ball Torque Limiter uppfyller de krävande kraven för moderna elektroniska drivsystem, erbjuder hög precision, hög dynamisk prestanda och exceptionell säkerhet, samtidigt som den möjliggör överföring av vridmoment med absolut noll glapp.

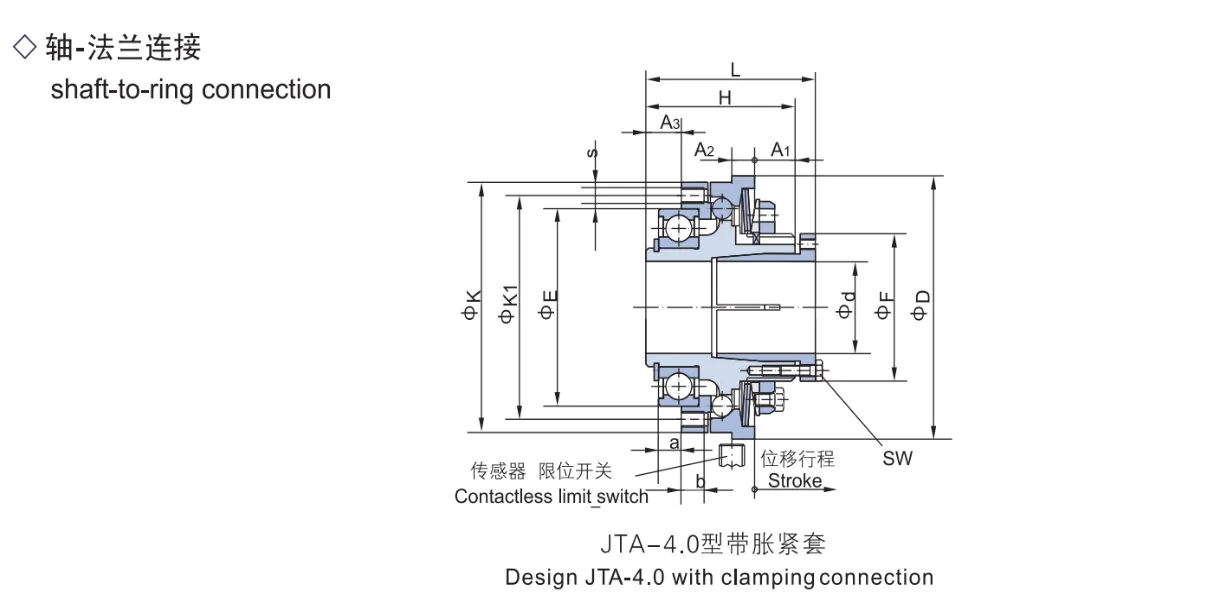

Steel Ball Torque Limiter kan delas in i några typer, nämligen Design JTA-4.0 med spännanslutning、Design JTA nyckelanslutning、JTAL typ stålkula vridmomentbegränsare. Följande är strukturdiagram och tekniska parametertabeller för dessa produkter respektive.
|
JTA4.0 Modell |
Vridmomentområde (Nm) |
|
|
|
Max hastighet Obalanserad drpm |
Tryckobalans (mm) |
Massa tröghetsmoment |
|
Spännskruvar och åtdragningsmoment för Φd |
|
Vikt (kg) |
|
|
X-formad |
L-formad |
M-formad |
H-formad |
|
|
Nav-sida Kg㎡ |
Flexibel sida Kg㎡ |
Storlek (mm) |
Vridmoment (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×M8 |
15 |
10.63 |
|
JTA4.0 Modell |
dmin |
dmax |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×M10 |
13 |
|
Storlek/Typ |
Vridmomentområde (Nm) |
Avsluta hål (H8) |
Finish hål (H8) till JB/T7934-1999 |
|
JTA4.0-03 |
L |
1. ytterligare storlekar för mindre och större vridmoment tillgängliga på begäran;
2. Mindre hål för låga vridmoment tillgängliga på begäran;
3.H8 tolerans användarsida H8.
|

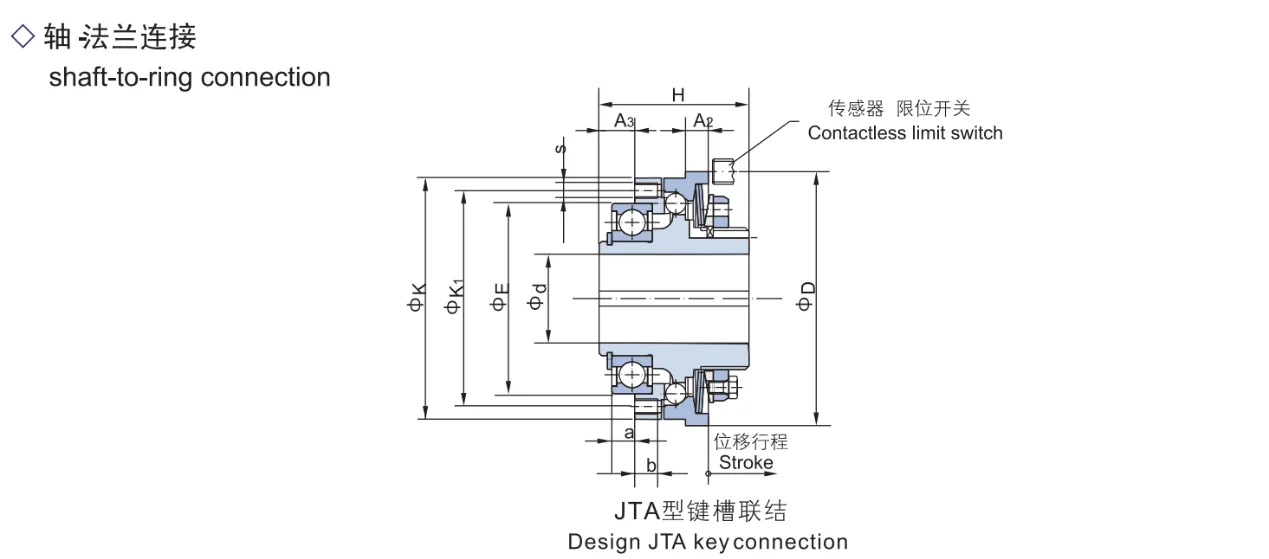

JTA Modell |
Vridmomentområde (Nm) |
|
|
|
Maxhastighet (rpm) |
Tryckobalans (mm) |
Massa tröghetsmoment |
|
Spännskruvar och åtdragningsmoment för Φd |
|
Vikt (kg) |
|
|
X-formad |
L-formad |
M-formad |
H-formad |
|
|
Nav-sida Kgm² |
Flexibel sida Kgm² |
Storlek (mm) |
Vridmoment (Nm) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×M8 |
15 |
10.06 |
|
JTA Modell |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×M10 |
1. ytterligare storlekar för mindre och större vridmoment tillgängliga på begäran;
2. Mindre hål för låga vridmoment tillgängliga på begäran;
3.tolerans användarsida H7.
|
Storlek/typ |
Vridmomentområde (Nm) |
Avsluta hål (H7) |
Färdig håldiameter (H7) Kilspår i enlighet med GB/T3852-1997 (JS9) standard |
|
JTA03 |
L |
Φ22 |
Φ22 nyckelväg |
|

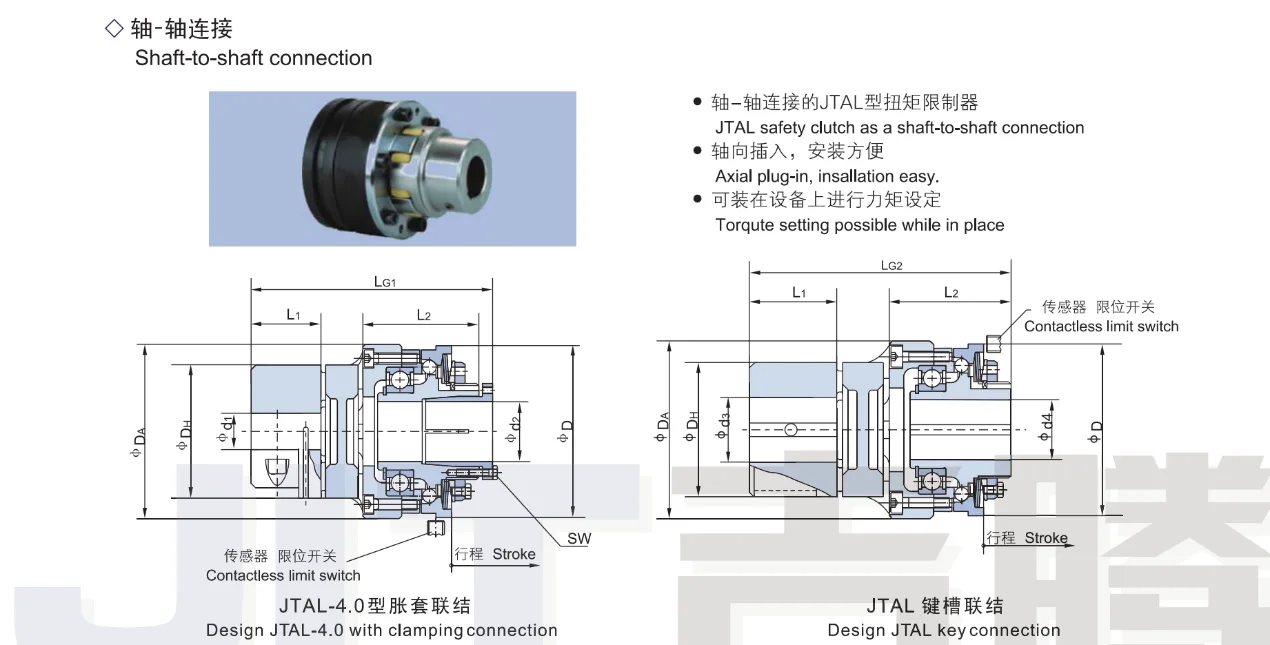

JTAL |
Vridmomentområde (Nm) - X |
Vridmomentområde (Nm) - L |
Vridmomentområde (Nm) - M |
Max.varvtal obalanserat rpm |
Tryckbrickans slag vid överbelastning mm |
|
01 |
5-12,5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
Ll |
L2 |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20keyway/ Φ 20-4.0 Φ 20-4.0 klappning |
|
Storlek/typ av fog |
Vridmomentområde (Nm) |
Avsluta hål (H7) |
Avsluta hål (H7) |
Finish hål (H7) kilspår till GB/T3852 ark 1997 (Js9) |
