Membrankoppling

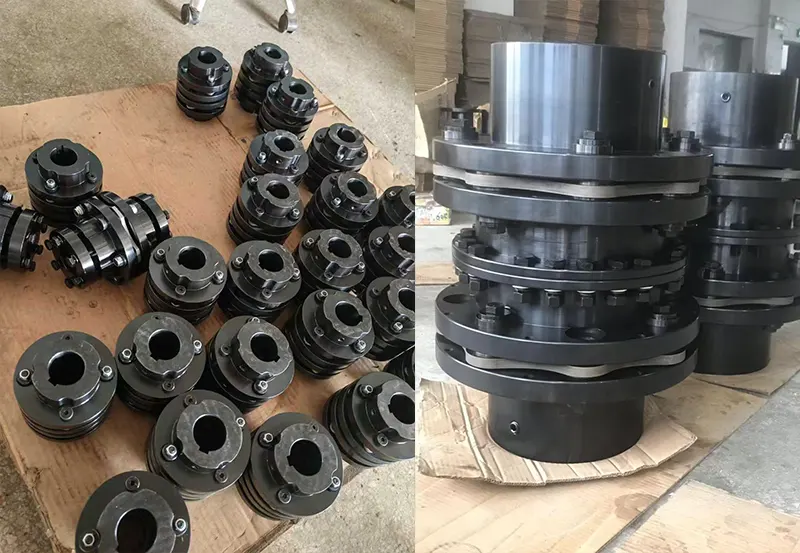

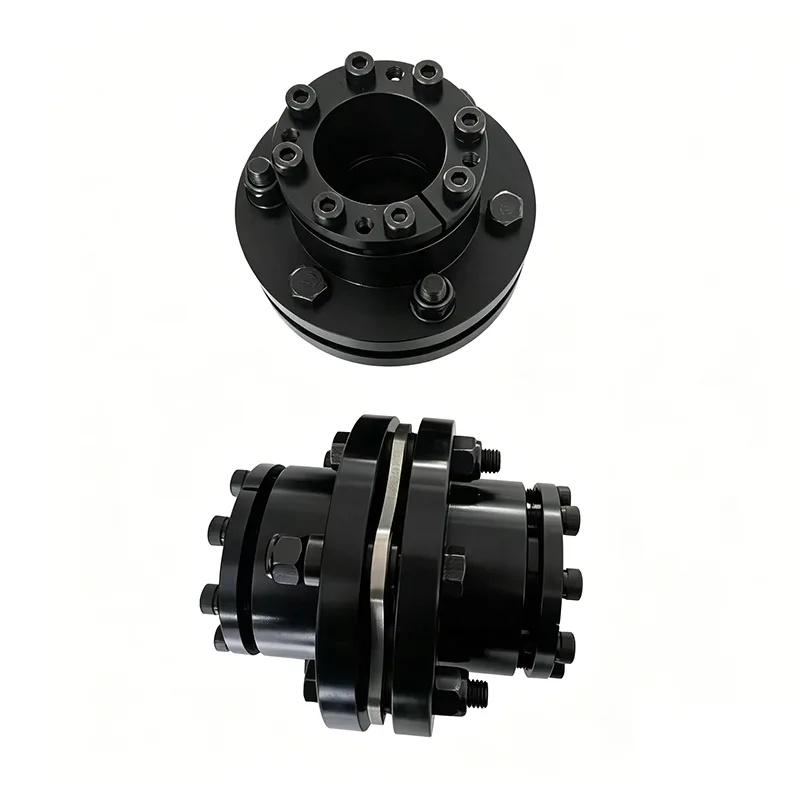

Våra membrankopplingar består av flera uppsättningar av tunna membran av rostfritt stål (hopstaplade, tillgängliga i länk-stil och endelade konfigurationer) bultade växelvis till de två kopplingsnaven. De kompenserar för den relativa förskjutningen mellan två axlar genom den elastiska deformationen av membranen. Med en smörjfri design, kompakt struktur, hög hållfasthet och korrosionsbeständighet är dessa kopplingar lämpliga för ett brett spektrum av tuffa driftsförhållanden; dessutom är de lättare att underhålla än växelkopplingar och har stor användning.

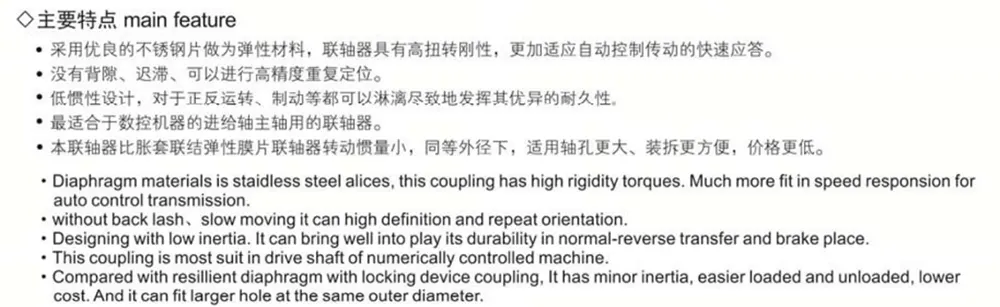

Produktegenskaper

Diafragmakopplingen kompenserar för den relativa förskjutningen mellan två sammankopplade axlar genom den elastiska deformationen av dess membran. Det är en högpresterande, flexibel koppling som använder elastiska metallelement. Nyckelfunktioner inkluderar: inget behov av smörjning; en kompakt struktur; hög hållfasthet; en lång livslängd; noll rotationsglapp; och immunitet mot effekterna av temperaturfluktuationer och oljeförorening. Dessutom uppvisar den utmärkt motståndskraft mot syror, alkalier och allmän korrosion, vilket gör den idealisk för axeltransmissionssystem som arbetar i miljöer som kännetecknas av höga temperaturer, höga rotationshastigheter eller närvaron av korrosiva medier.

Applikationsscenarier

Membrankopplingen är allmänt användbar för axeltransmissionssystem över en mängd olika mekanisk utrustning. Dessa inkluderar vattenpumpar (särskilt högeffekts- och kemiska pumpar), fläktar (särskilt höghastighetsmodeller), kompressorer, hydrauliska maskiner, petroleummaskiner, tryckmaskiner, textilmaskiner, kemiska maskiner, gruvmaskiner, metallurgiska maskiner och flygtillämpningar (som helikoptrar). Det används också i höghastighets kraftöverföringssystem för marina fartyg, ångturbiner, kolvdrivna kraftmaskiner, bandfordon och höghastighets, högeffekts mekaniska transmissionssystem för generatoraggregat. Efter dynamisk balansering har dess tillämpning i höghastighetstransmissionsaxelsystem blivit en vanlig och etablerad praxis.

Produktfördelar

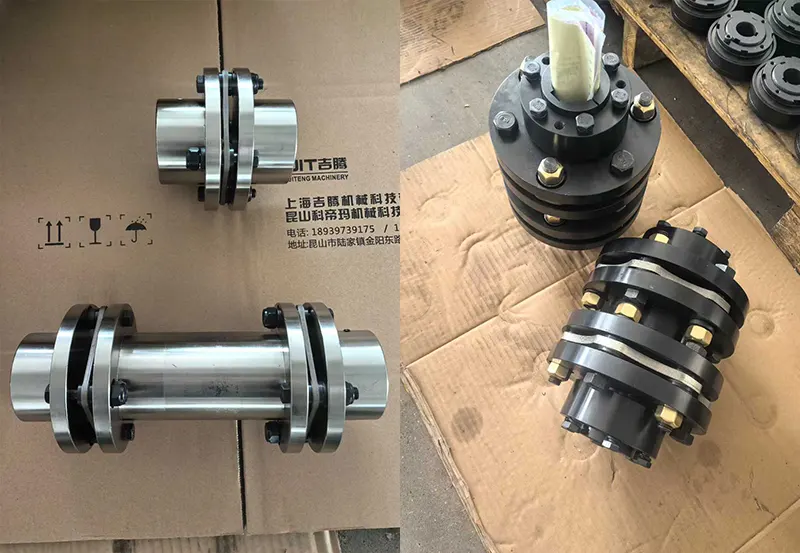

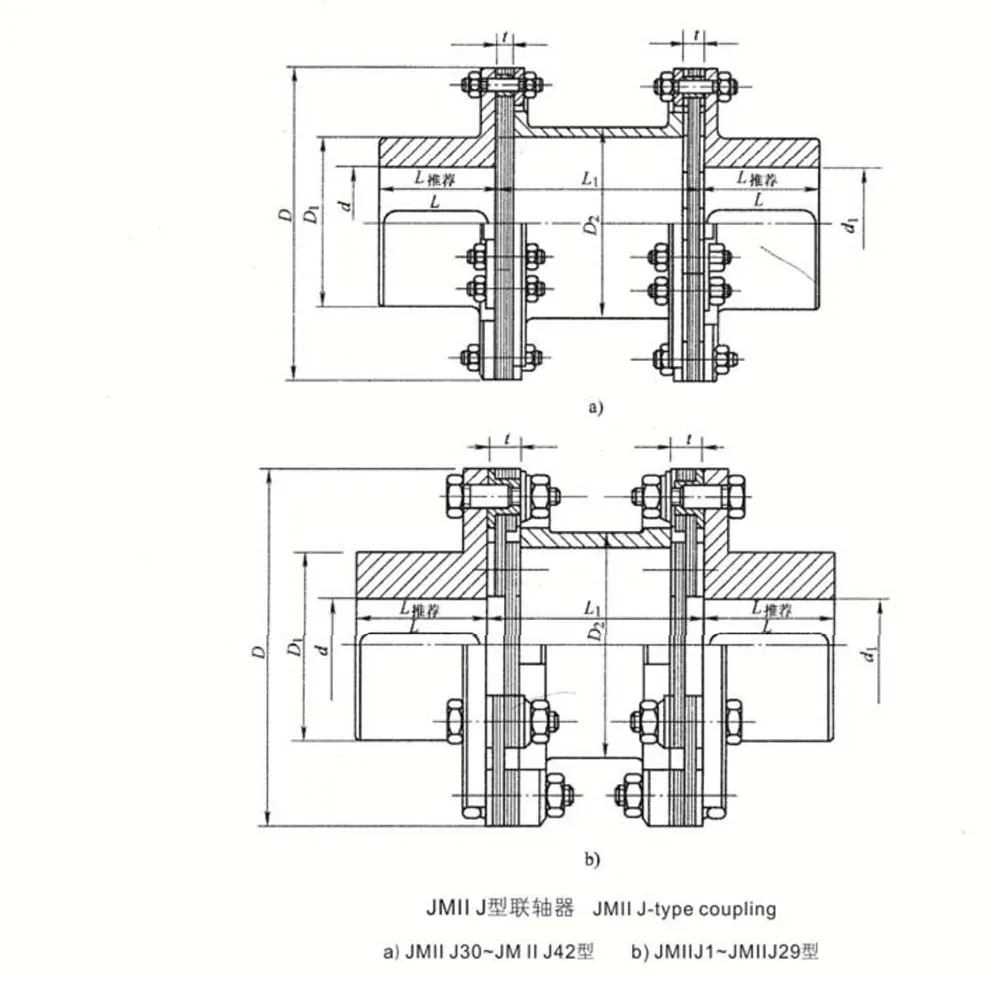

Jämfört med traditionella växelkopplingar eliminerar membrankopplingen relativ glidning mellan komponenter. Följaktligen kräver den ingen smörjning eller tätning, fungerar tyst, kräver praktiskt taget inget underhåll och är relativt enkel att tillverka; den kan effektivt fungera som ett substitut för växelkopplingar i många applikationer. I praktiska tekniska tillämpningar är konstruktionen som innefattar en mellanaxel i allmänhet att föredra, eftersom denna konfiguration avsevärt förbättrar kopplingens förmåga att kompensera för axiella och radiella felinriktningar mellan de två anslutna axlarna.

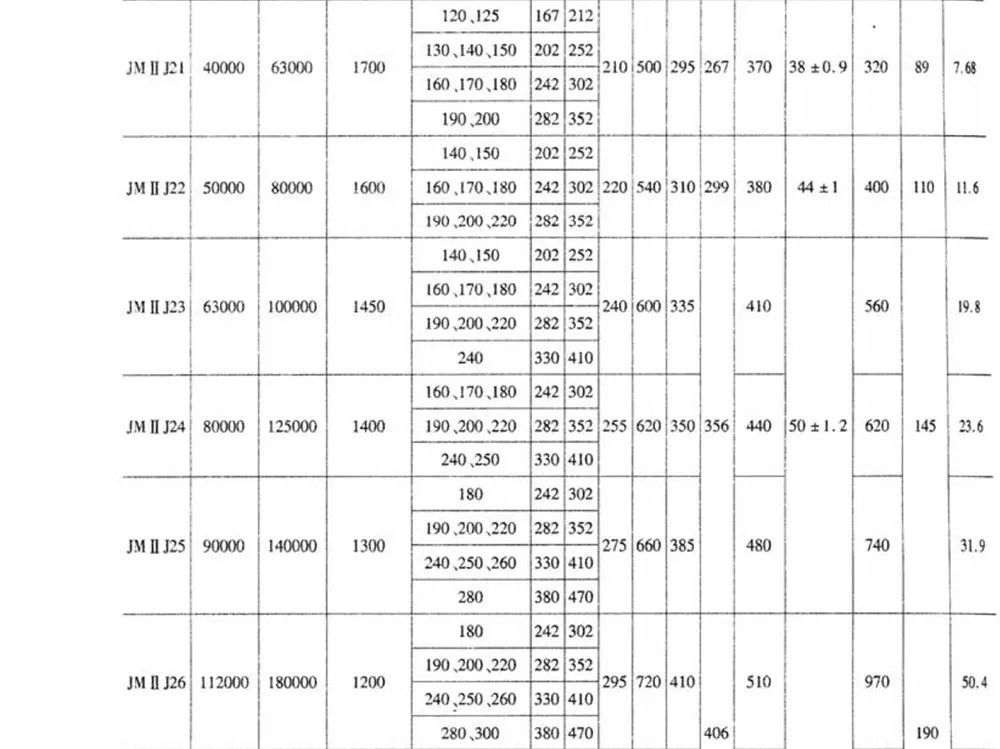

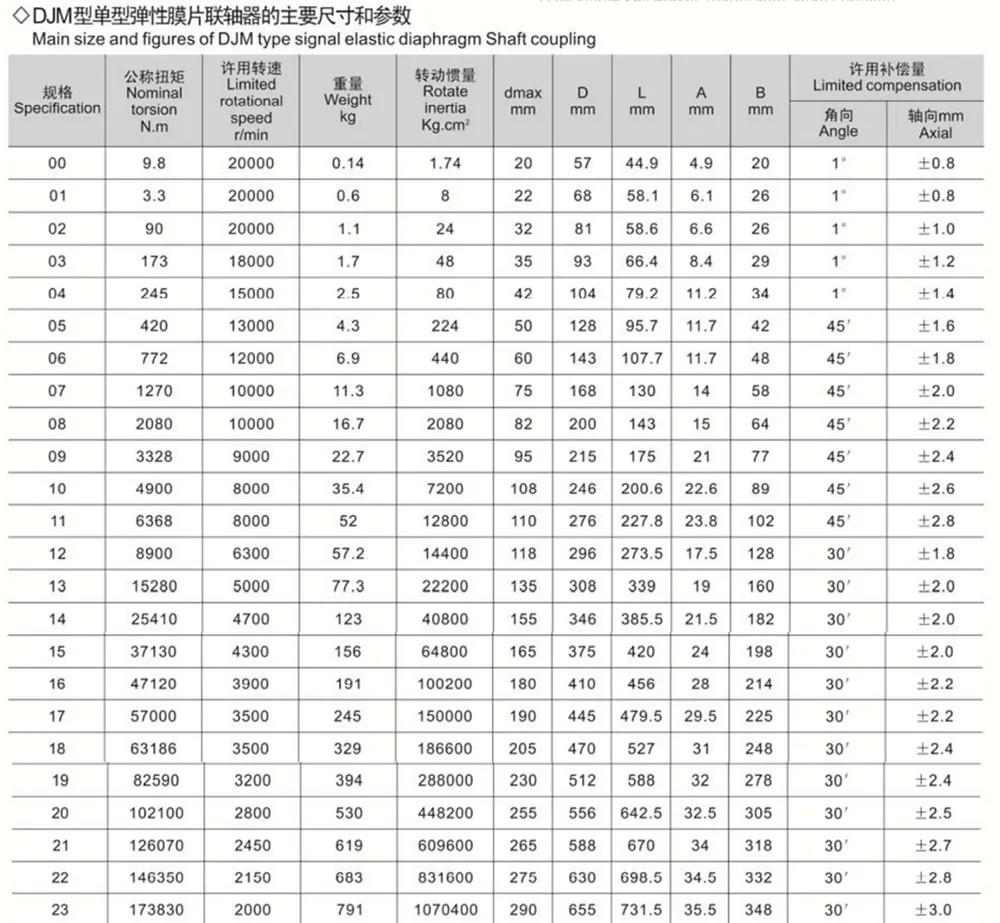

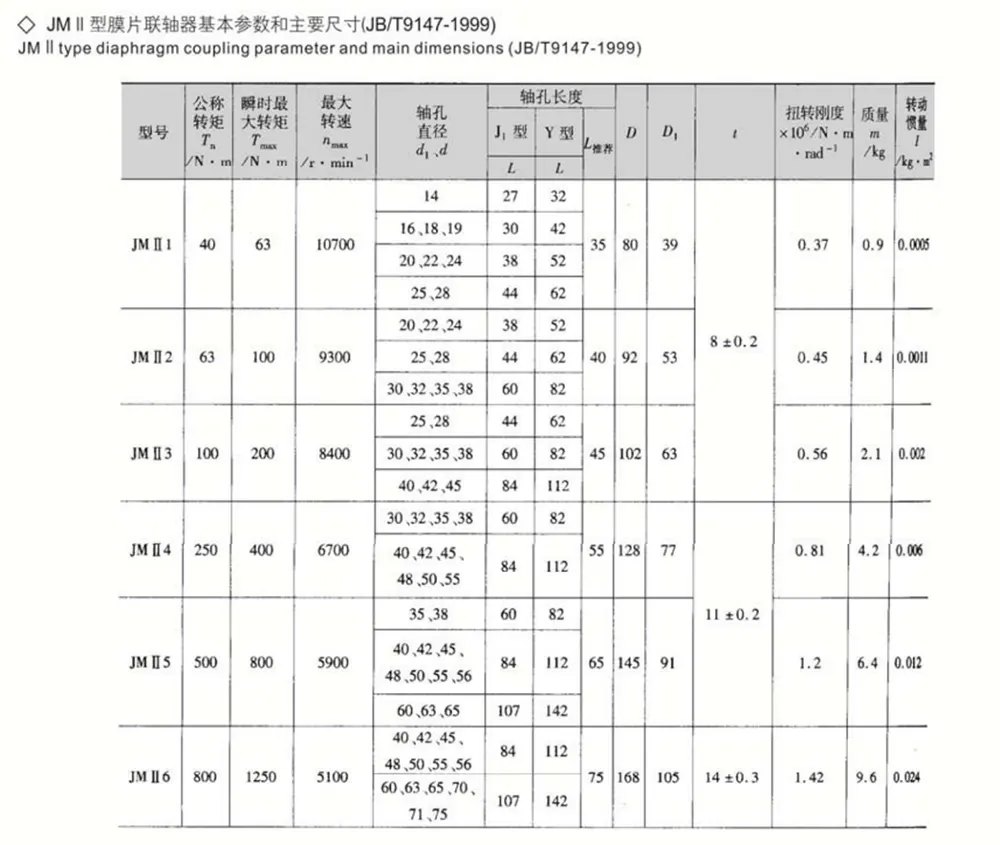

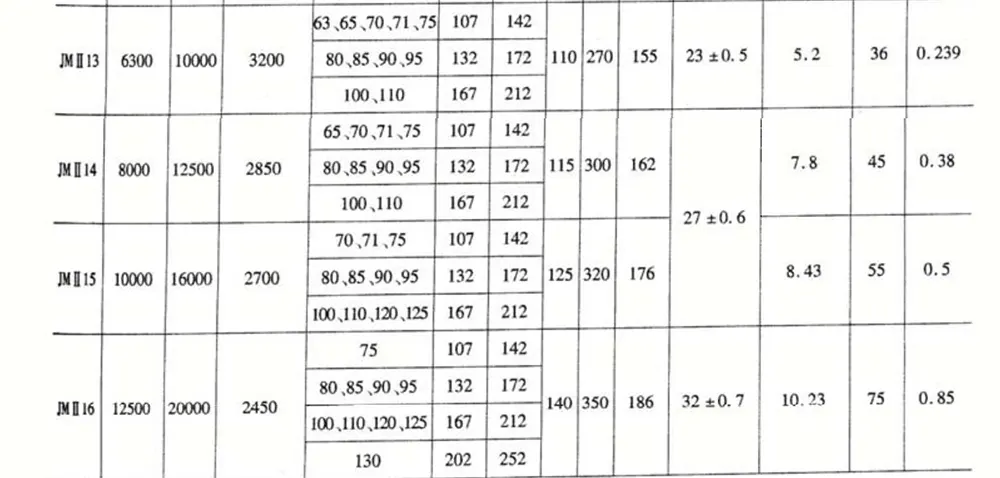

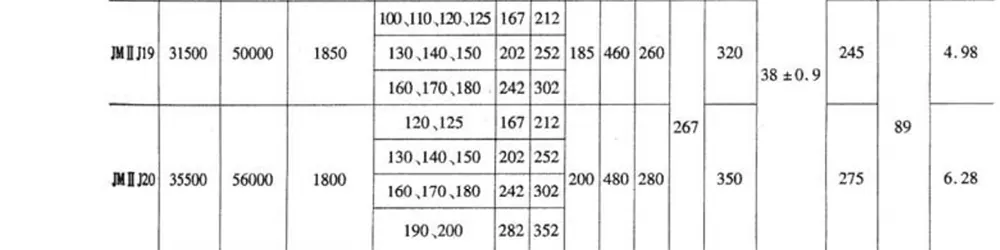

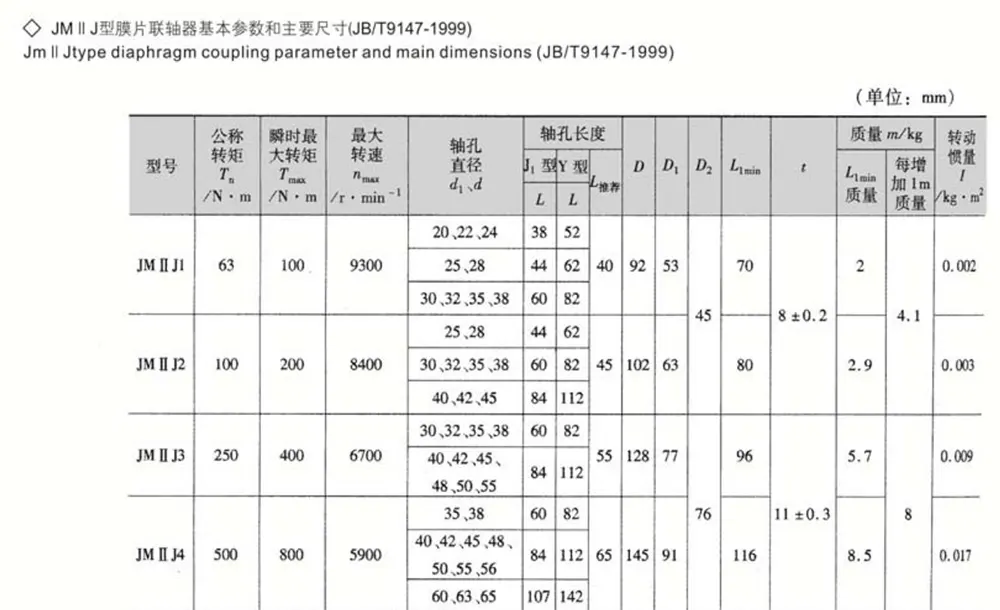

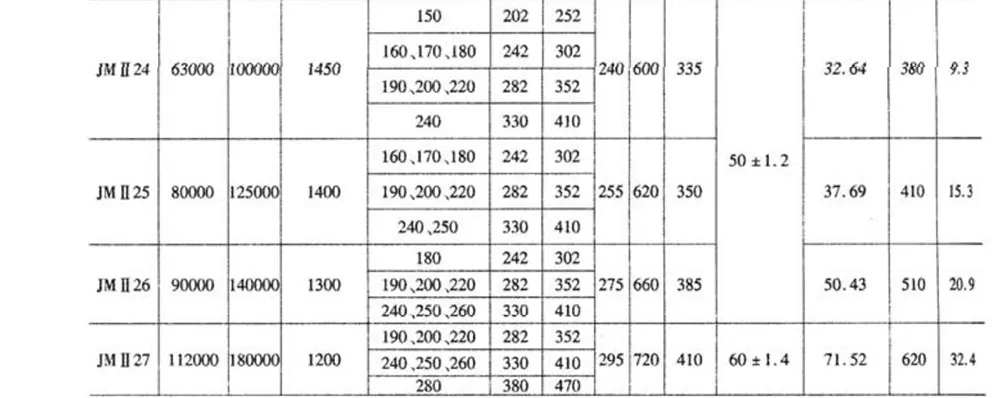

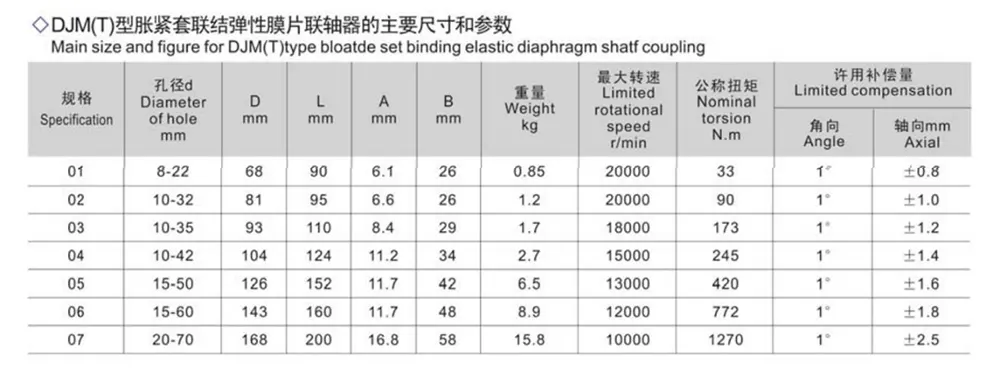

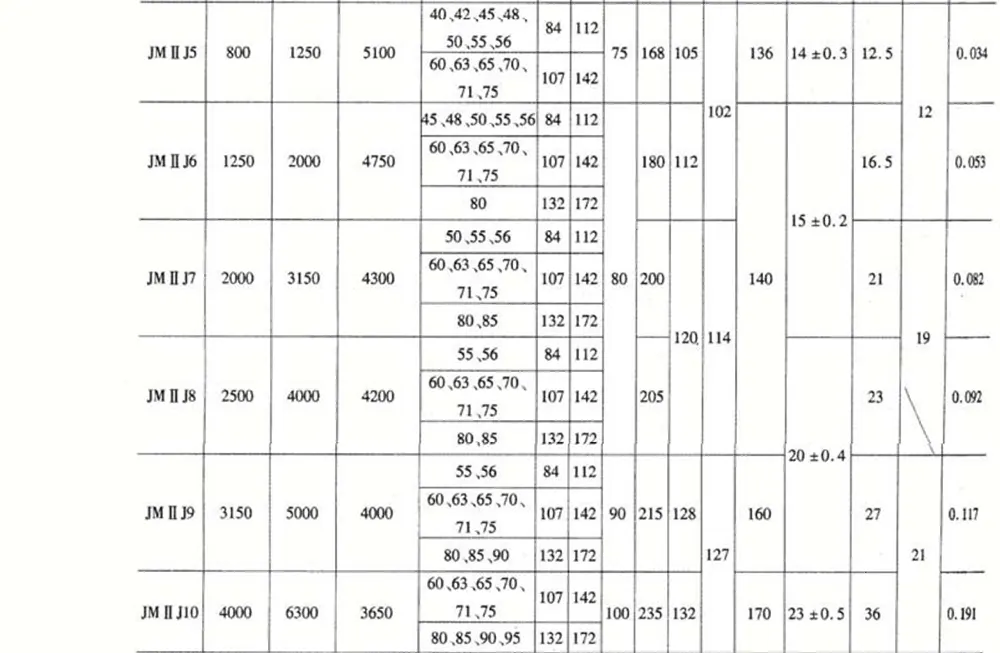

Anmärkningar:

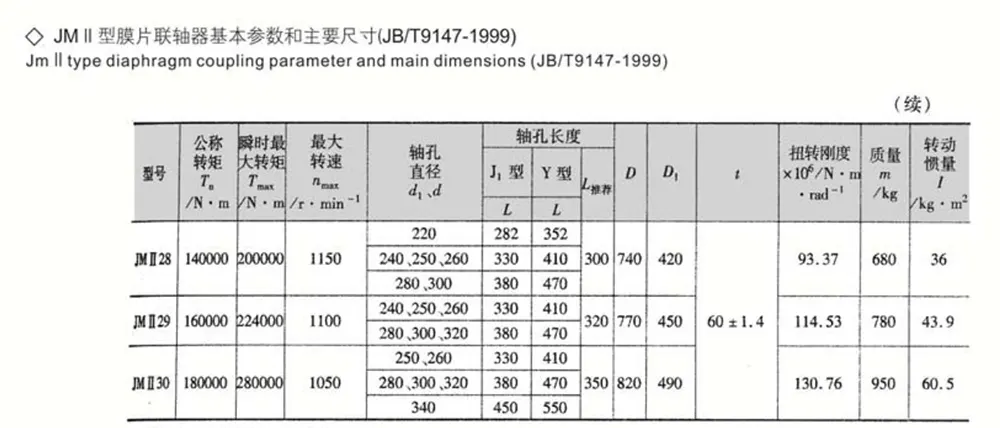

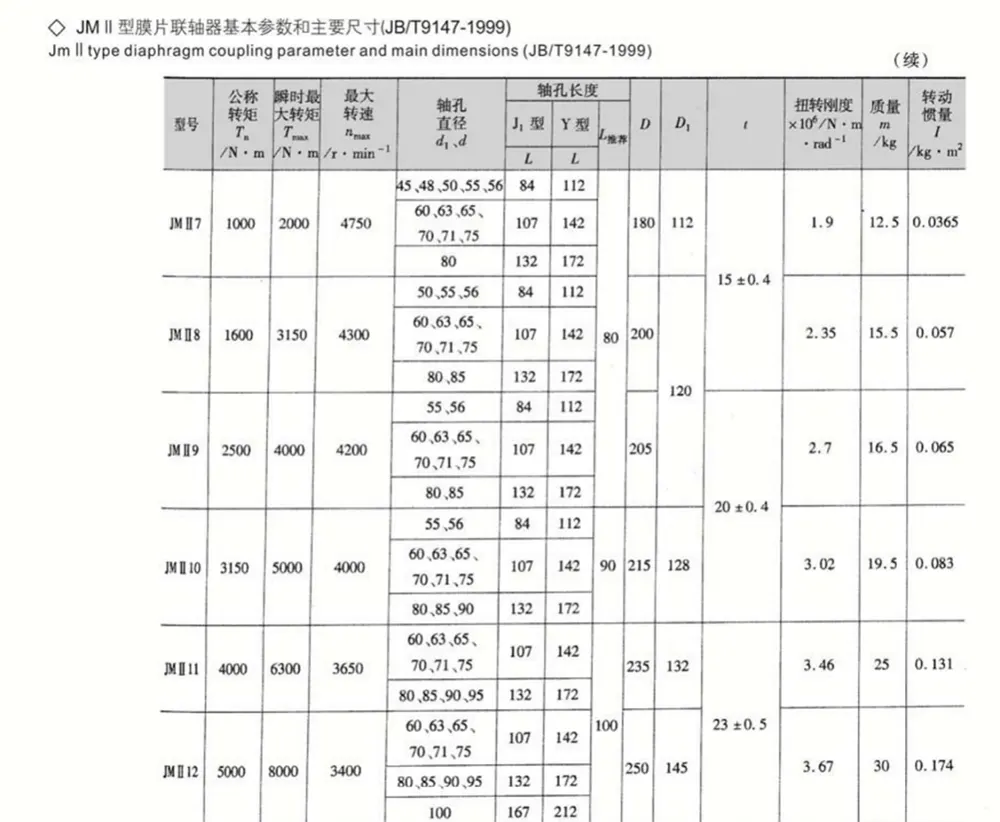

1.  Rekommenderad hållängd Lrec är att föredra för val.

2.  Massa och tröghetsmoment är ungefärliga värden som beräknas baserat på Lrec.

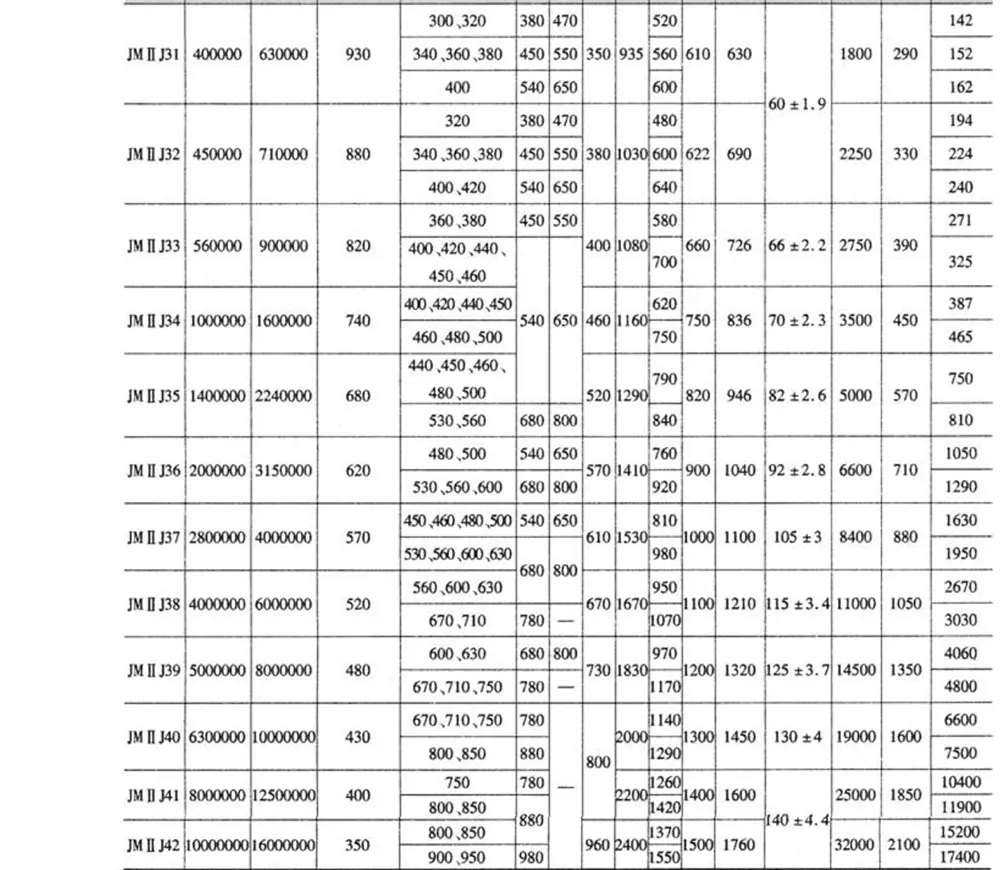

Anmärkningar:

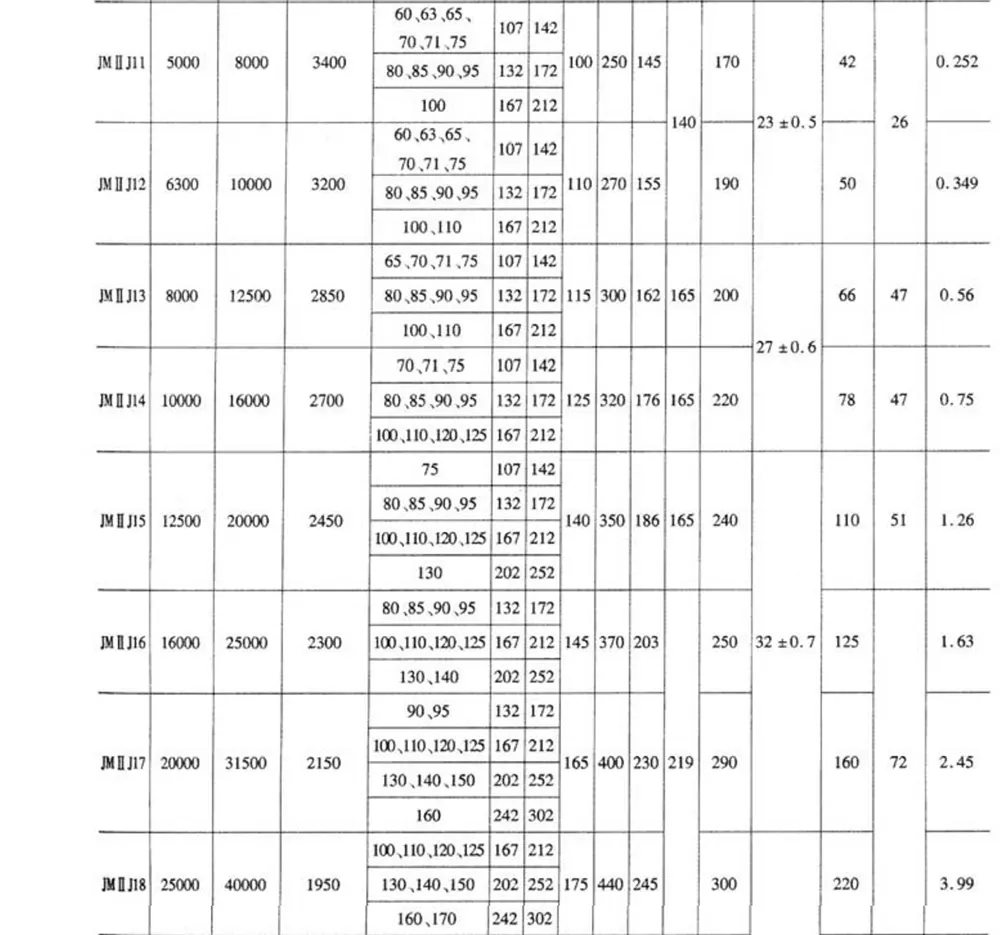

1. Den rekommenderade längden Lrec är att föredra för val.

2.Mass och tröghetsmoment är ungefärliga värden beräknade baserat på Lrec.
