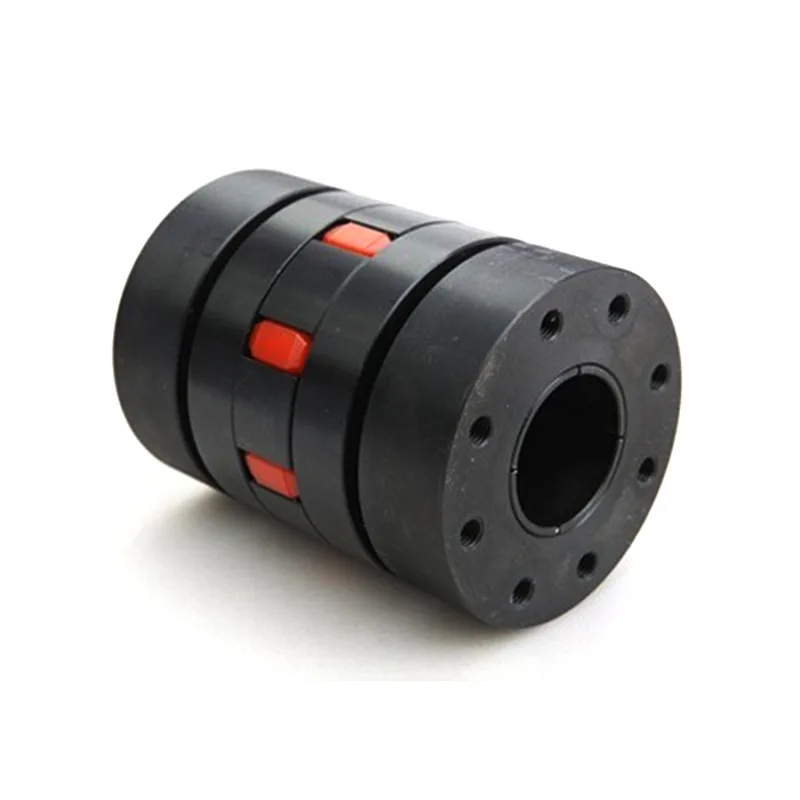

Elastisk koppling av stjärntyp

Star-Type Elastic Coupling är en allmänt använd elastisk buffertkoppling av klotyp inom området industriell mekanisk transmission. Till skillnad från styva transmissionskomponenter fokuserar den på flexibel buffring, brusreducering och vibrationsdämpning och fungerar som kärnfunktionen för skyddsutrustning.

Genom att utnyttja fördelarna med elastiska kroppar med flera hårdheter som tillval, olika materialhus och olika installations- och låsmetoder, kan den anpassas till vanliga arbetsförhållanden, lätta belastningar, dammiga och fuktiga miljöer och kan helt ersätta den importerade ROTEX-seriens koppling. Den är kompatibel med den stora majoriteten av allmän maskiner, ingenjörs-, metallurgisk och kemisk utrustning och har extremt stark mångsidighet och anpassningsförmåga.

Strukturell sammansättning och designfunktioner

Denna elastiska Star-Type-koppling har en krökt klostruktur i europeisk stil. Den övergripande kombinationen är vetenskapligt rimlig, med stark strukturell stabilitet och lämpar sig för långvarig kontinuerlig drift.

1. Övergripande monteringsstruktur

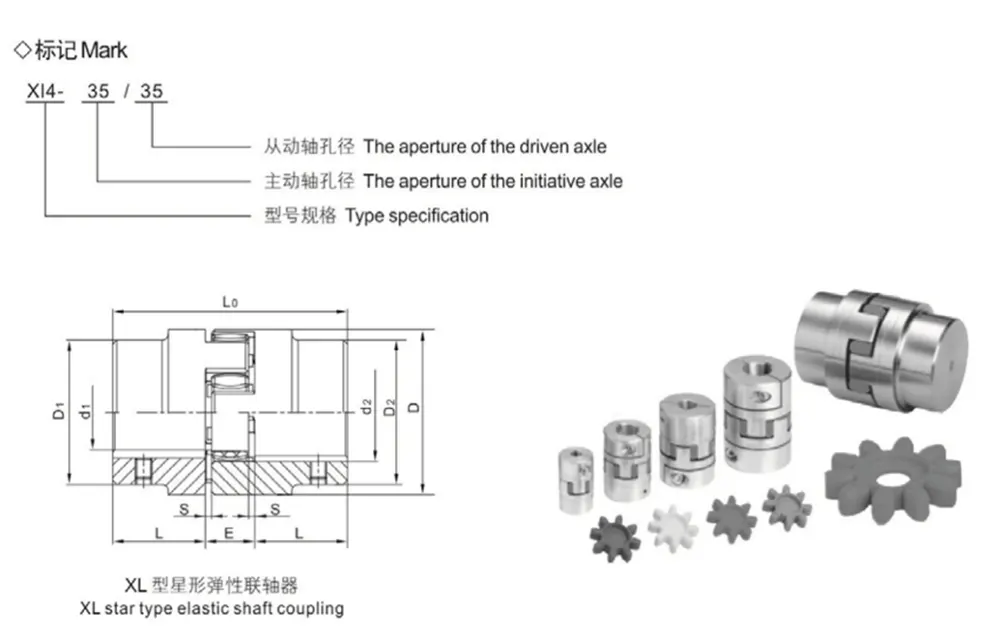

Produkten består av två halva kopplingsenheter och en mellanliggande stjärnformad elastisk buffertdyna. Det finns inga överflödiga eller komplexa tillbehör. Demontering, underhåll och byte av tillbehör kräver inga professionella verktyg. Det dagliga underhållet är enkelt och bekvämt.

2. Böjd klodesign i europeisk stil

Den antar den europeiska standardklostrukturen med krökt ytdesign av klorna. Kontaktytan på den elastiska dynans spår är större, vilket effektivt minskar yttrycket på den evolventa tandytan. Även under tunga förhållanden kommer det inte att uppstå några problem såsom deformation av tandytan, slitage eller krossning.

3. Design av säkerhetsfel

Den är utrustad med en säkerhetsgränsstruktur. Även om den elastiska kroppen slits ut under en lång period, kan kopplingskroppen fortfarande överföra kraft stabilt och kommer inte direkt att orsaka utrustningsavstängning eller skada på axelsystemet, vilket säkerställer säkerheten för utrustningens drift.

Fördelar med materialkonfiguration och val av flera specifikationer

Star-Type Elastic Coupling stöder flera material- och hårdhetskombinationer. Den kan exakt matcha modellen efter kundens belastning, hastighet och arbetsförhållanden, vilket eliminerar nackdelen med att en enda specifikation är lämplig för alla arbetsförhållanden.

1. Olika skalmaterialalternativ

Kopplingens huvuddel kan vara gjord av pulverlegerat gjutjärn, vanligt gjutjärn, segjärn, stål, aluminiumlegering, etc., lämplig för olika användningskrav såsom lätt belastning, medelbelastning, tung belastning och lätt utrustning.

2. Polyuretanelaster med flera hårdhet

Den mellanliggande elastiska dynan använder högkvalitativt polyuretanmaterial och erbjuder fyra olika hårdhetsalternativ på 80A, 92A, 98A och 64D. Motsvarande olika vridmomentparametrar är 92A industristandardtypen, som uppfyller behoven för de allra flesta rutinmässiga arbetsförhållanden.

3. Color to distinguish specifications

Elastomerer med olika hårdhet använder differentierade färger för att särskilja, vilket gör att kunderna snabbt kan identifiera specifikationerna och undvika blandad installation och modellfel, vilket underlättar hantering på plats och utbyte av reservdelar.

Driftsprestanda och miljöanpassningsförmåga

Star-Type Elastic Coupling har utmärkt miljötolerans och driftsprestanda, som kan anpassas till komplexa utomhus- och verkstadsförhållanden. Dess stabilitet överstiger vida den för vanliga enkla kopplingar.

1. Bred temperaturstabil drift

Det tillämpliga arbetstemperaturintervallet är från -20 ℃ till 80 ℃. Den spricker inte vid låga temperaturer eller mjuknar vid höga temperaturer, och kan användas stabilt under alla fyra årstider.

2. Omfattande skyddsprestanda

It has good resistance to oil, dust, sand, and moisture. It can operate continuously in damp, dusty, and slightly oily workshop conditions without aging or failing.

3. Högkvalitativ stötdämpning och bufferteffekt

Genom att förlita sig på den flexibla buffertegenskaperna hos polyuretan-elastomer kan den effektivt absorbera vibrationer och stötar som genereras av utrustningsstart, avstängning och belastningsfluktuationer, vilket minskar utrustningsljud och skyddar motorn och huvudaxeln.

Installationsform och anpassningsmetod

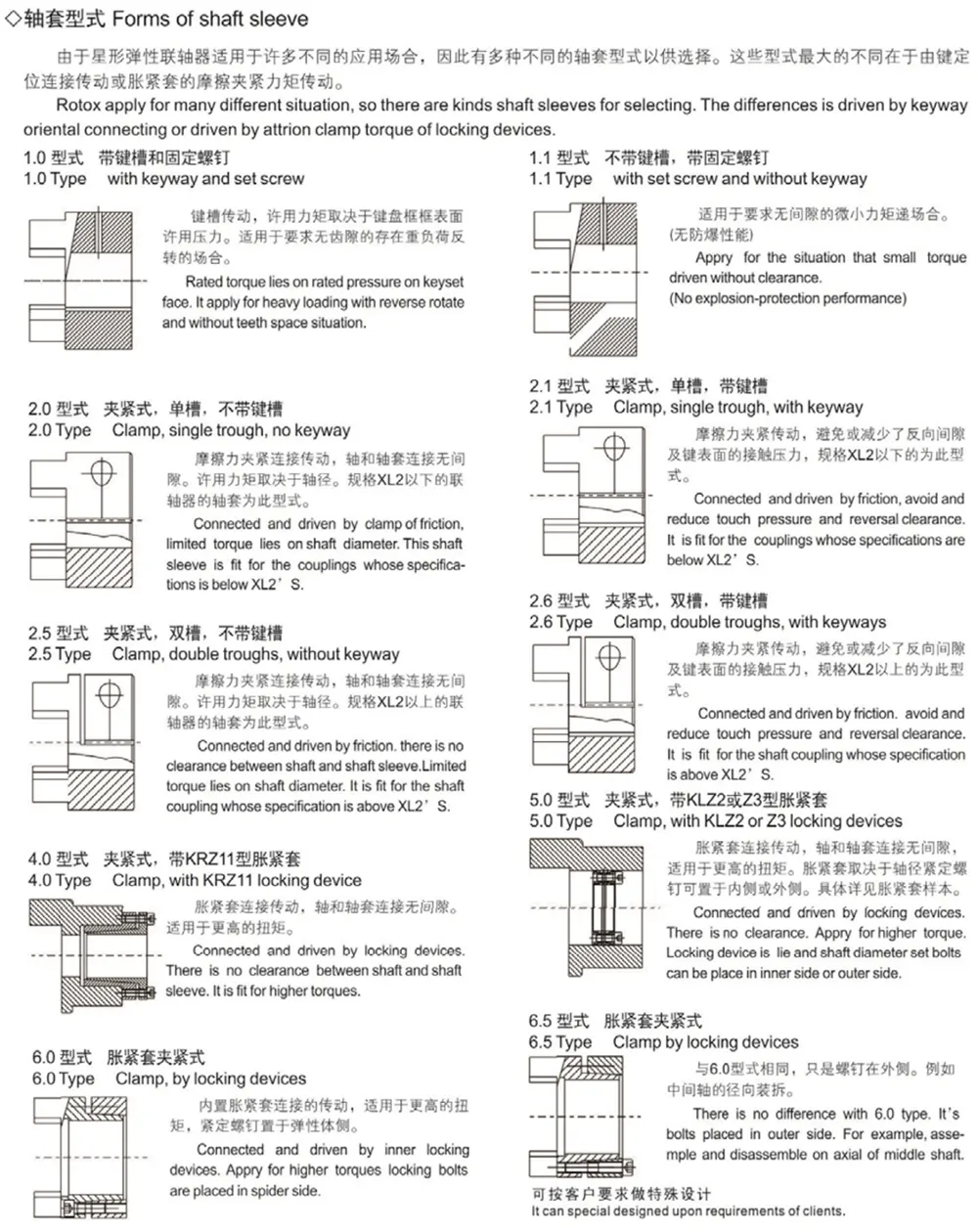

1. Olika låsmetoder

Stöder olika låsformer såsom platt nyckelanslutning, splineanslutning, enkelspårlåsning och konisk friktionslåsning. Den är lämplig för olika axeldiametrar och krav på transmissionsinstallation, vilket säkerställer fast fixering utan glidning.

2. Flera strukturella stilar

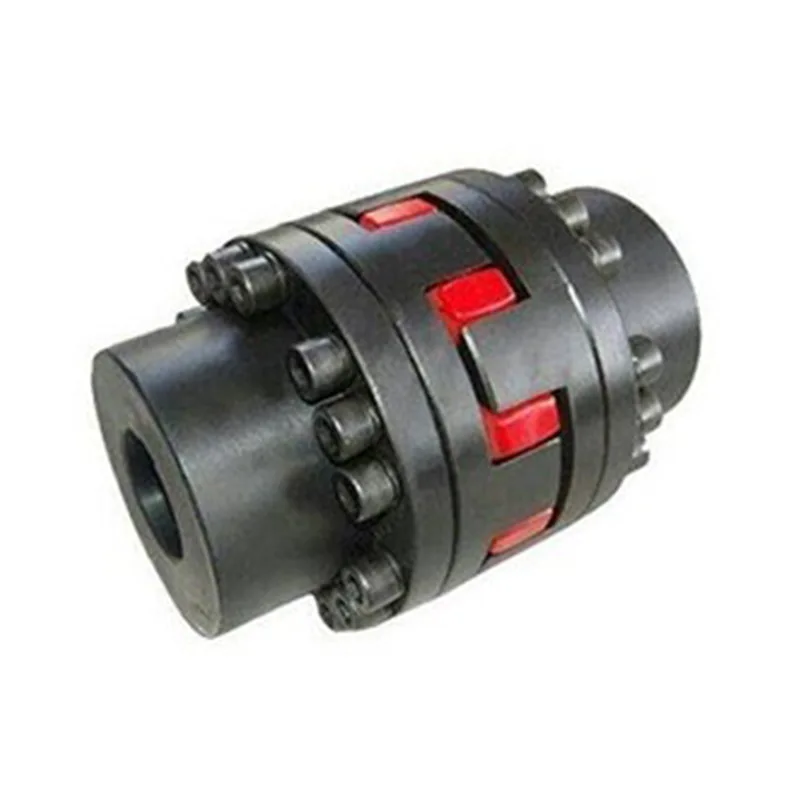

Inkluderar utökad mellantyp, kontrakterad mellantyp, standardkontrakterad typ, flänstyp, etc. Den kan anpassas till olika installationsavstånd och installationspositioner för utrustningsscenarier.

3. Kan ersätta importerade modeller

Parametrar, dimensioner och prestanda kan perfekt matcha den tyska ROTEX-kopplingen. Det kan direkt ersätta importerade produkter, vilket avsevärt minskar kostnaderna för inköp av utrustningskomponenter.

Industriscenarier

1. Allmän mekanisk utrustning

Olika konventionell transmissionsutrustning och universella kraftöverföringsanordningar för axelanslutning och buffrande transmission.

2. Teknik och hydrauliska maskiner

Kraftöverföringssystem för vattenskyddsteknisk utrustning och entreprenadmaskiner, lämpliga för varierande arbetsförhållanden utomhus och tunga belastningar.

3. Metallurgi, gruvdrift och kemiska maskiner

Star-Type Elastic Coupling kan anpassas till metallurgi, gruvdrift och kemisk utrustning, som klarar komplexa arbetsmiljöer som damm, oljeföroreningar och lätt korrosion.
