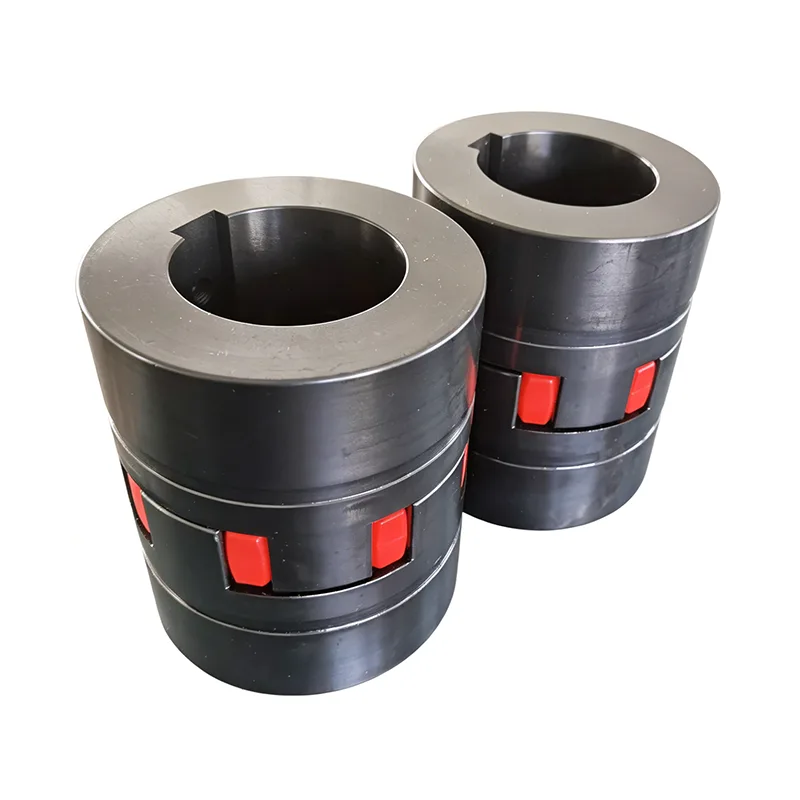

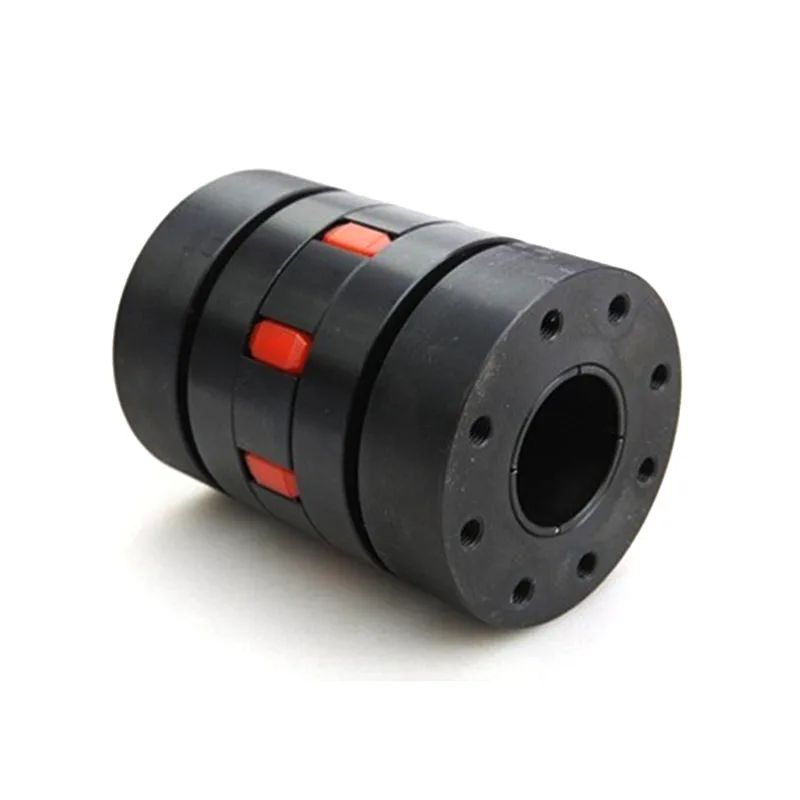

Elastisk käkkoppling

Även kallad plommontyp elastiska kopplingar, är Jaw Elastic Coupling en allmänt använd flexibel dämpningskomponent i industriell kraftöverföring, som finner omfattande tillämpning över olika medel-till-låg effektaxeldrivsystem.

Elastiska käkkopplingar kontra traditionella stela kopplingar

Till skillnad från traditionella styva kopplingar, använder den elastiska käftkopplingen ett centralt, plommonformat elastiskt element för att flexibelt överbrygga de två kopplingshalvorna (var och en har utskjutande "käftar"). Denna design gör det möjligt för kopplingen att automatiskt kompensera för relativ axelförskjutning mellan ansluten utrustning, samtidigt som den effektivt dämpar driftsvibrationer.

Tack vare en omfattande uppsättning fördelar – inklusive strukturell enkelhet, inga smörjkrav, lätt underhåll och hög bärförmåga – har den blivit den föredragna komponenten för applikationer som involverar frekventa start-stopp och snabb omkoppling framåt och bakåt.

Produkten har dock specifika funktionsbegränsningar; den är i allmänhet inte lämplig för tunga applikationer eller specialiserade scenarier där det axiella utrymmet är kraftigt begränsat. Köpare rekommenderas att välja den specifika modellen baserat på deras faktiska driftsförhållanden för utrustningen för att säkerställa optimal kompatibilitet och stabil prestanda.

Strukturell sammansättning

Jaw Elastic Coupling har en strömlinjeformad och vetenskapligt konstruerad design. Med minimala komponenter och en enkel monteringslogik står den som en mycket praktisk och lätt flexibel transmissionskomponent.

1. Huvudenhetsstruktur:

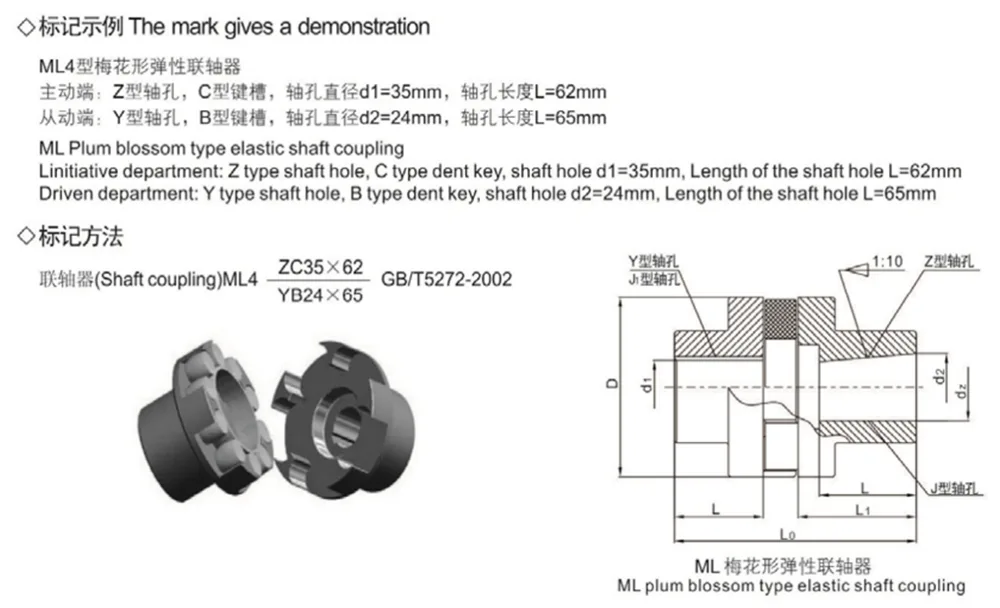

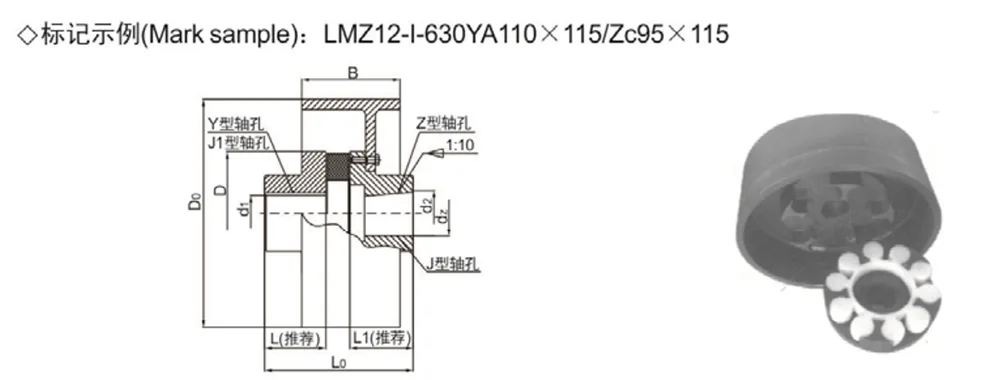

Den kompletta monteringen består av två identiska kopplingshalvor - var och en med utskjutande "käftar" eller klackar - och en central, plommonformad elastisk insats. Kraften överförs stabilt genom mekanismen när käftarna greppar stadigt och griper in i det elastiska elementet.

2. Flexibel transmissionsmekanism:

Den plommonformade elastiska insatsen fungerar som kärndämpningsmedium, inklämt mellan käftarna på de två kopplingshalvorna. Genom att eliminera direkt metall-till-metall-kontakt, minskar denna design i grunden transmissionsslitage och mildrar mekaniska stötar på utrustningen.

3. Lätt och kompakt design:

Med en liten total ytterdiameter och minimalt installationsfotavtryck är kopplingen idealisk för kompakta utrustningslayouter, vilket säkerställer att den inte lägger någon strukturell börda på värdmaskineriet.

Produktfördelar

Jaw Elastic Coupling är speciellt konstruerad för standardscenarier med medel till låg kraftöverföring. Dess centrala fördelar – stabilitet, hållbarhet, underhållsfri drift och höga anpassningsförmåga – gör den till en mycket lämplig komponent för de flesta allmänna industriella utrustningstillämpningar.

1. Inbyggd axelfelsjusteringskompensation

Kompenserar automatiskt för relativa förskjutningsfel mellan drivaxlar, mildrar transmissionsstamning och slitageproblem orsakade av installationsavvikelser och driftsdeformation, vilket förbättrar transmissionens stabilitet.

2. Överlägsen vibrationsdämpning och buffring

Genom att utnyttja de flexibla transmissionsegenskaperna hos dess elastomerelement dämpar den effektivt driftsvibrationer och absorberar start-/avstängningsstötar, minskar driftsljud och skyddar kritiska komponenter som motorer och spindlar.

3. Smörjfri och lätt att underhålla

Den övergripande strukturen kräver ingen smörjning, vilket eliminerar risken för oljeläckage eller läckage. Det kräver inget komplicerat dagligt underhåll, vilket avsevärt minskar utrustningsunderhåll och arbetskostnader.

4. Hög lastkapacitet och bekväm service

Erbjuder utmärkta lastbärande prestanda i förhållande till sin storlek, vilket gör den lämplig för kontinuerliga applikationer som involverar små till medelstora uteffekter. Att byta ut elastomerelementet senare är en enkel process; det kan åstadkommas enbart genom att axiellt förskjuta en av kopplingshalvorna, vilket säkerställer hög underhållseffektivitet.

Tillämpliga scenarier

Baserat på dess strukturella design och prestandaegenskaper är Jaw Elastic Coupling specifikt skräddarsydd för stabila transmissionsapplikationer – inklusive de som involverar frekventa växlingar – och erbjuder ett tydligt definierat tillämpningsområde och möjliggör exakt produktval.

- Högfrekvent start/stopp-överföringsutrustning: Speciellt utformad för drivsystem med små till medelstora krafter som kräver frekvent start, stopp och växling framåt/bakåt; buffrar effektivt de stötbelastningar som genereras under dessa övergångar.

- Medel-till-låg hastighet: Stabil driftutrustning: Lämplig för drivsystem för industrimaskiner som arbetar med låga till medelhöga hastigheter, vilket gör den idealisk för produktionsmiljöer där höga krav ställs på transmissionsstabilitet och driftsäkerhet.

- Små/medelstora kraftutrustning för allmänt bruk: Används i stor utsträckning i olika mekaniska transmissionssystem för små till medelstora krafter; fungerar som en standardtransmissionskomponent för konventionella industriella monteringslinjer och bearbetningsmaskiner för allmänna ändamål.

FAQ

- F1: Kräver det periodisk smörjning eller underhåll?

A1: Den elastiska käftkopplingen har en flexibel elastomertransmissionsstruktur som inte kräver någon smörjning under drift, vilket eliminerar problem med oljeföroreningar. Den är underhållsfri vid daglig användning; periodiska kontroller för att säkerställa att elastomeren är fri från åldrande eller överdrivet slitage är de enda kraven, vilket resulterar i extremt låga drift- och underhållskostnader.

- F2: Är denna koppling lämplig för höghastighets- eller tunglastutrustning?

A2: Denna produkt är främst designad för medel till låg hastighet och små till medelstora kraftöverföringstillämpningar, speciellt skräddarsydd för förhållanden som involverar frekvent start/stopp och omkoppling framåt/bakåt. Den är inte konstruerad för att tåla långvariga tunga belastningar eller ultrahöghastighetsdrift; för scenarier med tung last rekommenderar vi att byta till en specialiserad tung koppling.

- F3: Är det nödvändigt att demontera hela enheten för att ersätta spindelelastomeren?

A3: Det finns inget behov av att demontera hela enheten; elastomeren kan bytas ut helt enkelt genom att flytta de två kopplingshalvorna axiellt. Denna procedur är snabb och enkel och den påverkar inte utrustningens huvudstruktur. Detta förutsätter dock att tillräckligt axiellt spel har tillhandahållits inom utrustningsuppsättningen.
