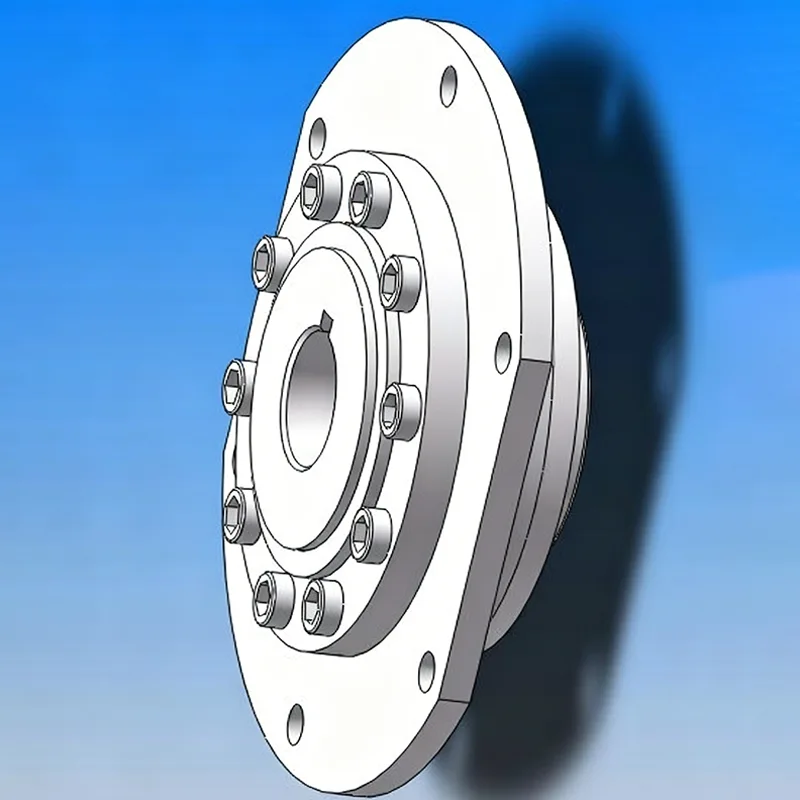

Sfärisk rullkoppling av WJA-typ

Den sfäriska rullkopplingen av WJA-typ är en uppgraderad transmissionsanslutningskomponent speciellt designad för tunga och tunga arbetsförhållanden. Genom att förlita sig på en mogen sfärisk rulltransmissionsstruktur och en mycket mångsidig metod för anslutning av cylindriska axelhål, uppnår den en balans mellan enkel installation och driftsstabilitet.

Till skillnad från vanliga transmissionskomponenter har den flerdimensionell förskjutningskompensation, höghållfast lastbärande förmåga och stark miljöanpassning. Genom integrerat smide och exakt bearbetning förbättrar den strukturella prestanda och kan effektivt hantera komplexa och svåra arbetsförhållanden samt högfrekventa driftlägen under lång tid. Det är den centrala föredragna komponenten för kraftöverföring i olika tung industriell utrustning.

Processfördelar

1. Integrerad list med höghållfast material

Med användning av högkvalitativa höghållfasta legeringsråmaterial formas produkten genom en komplett smidesprocess. Den övergripande strukturen har inga fogspalter och dess grundhållfasthet och strukturella seghet överstiger vida de hos vanliga svetsade produkter. Detta säkerställer att problem som tung belastningsdeformation och brott undviks från första början.

2. Exakt CNC-bearbetning

Hela maskinen bearbetas med CNC-precisionsbearbetning. Dimensionella felen för nyckelkomponenter är kontrollerbara och koaxialitetsavvikelsen är liten, vilket säkerställer komponentsammansättningens noggrannhet och förhindrar att alltför stort monteringsspel orsakar löpande jitter, lossnar fel.

3. Övergripande värmebehandling förstärkande behandling

Den sfäriska rullkopplingen av WJA-typ genomgår en total optimering av värmebehandlingsprocessen. Detta förbättrar samtidigt produktens totala hårdhet och strukturella seghet, vilket uppnår en balans mellan styvhet och seghet. Den tål stötar med tung belastning och undviker utmattningsskador orsakade av långvariga alternerande belastningar.

4. Finslipningsprocess för rullkontaktytor

Kärntransmissionsrullarna har sina kontaktytor finslipade. De matchande kontaktytorna är släta och plana, vilket säkerställer jämn och obehindrad ingrepp under drift utan att klämma eller fastna slitage, vilket avsevärt minskar transmissionsförlusterna.

5. Flera strikta kvalitetskontroller

Flera nivåer av kvalitetsinspektionsstandarder implementeras, strikt kontrollerande kärnparametrar som storleksnoggrannhet, koaxialitet och spelrum. Detta kontrollerar kvaliteten från källan och säkerställer att produkten kan köras kontinuerligt utan att lossna, fel eller instabil prestanda under en lång period.

Anpassningsförmåga för drifttillstånd

- Väderbeständighet i brett temperaturområde: Den sfäriska rullkopplingen av WJA-typ har utmärkt tolerans mot höga och låga temperaturer, kan anpassas till extrema väderförhållanden som utomhusexponering för solljus, extrem kyla och fuktighet, opåverkad av regelbundna temperaturförändringar och bibehåller stabil drift under alla årstider.

- Motståndskraft mot korrosion i komplexa miljöer: Med en förstärkt tätningsstruktur kan den effektivt förhindra erosion av damm, olja och fukt från utsidan, vilket ger ett omfattande skydd för den interna rulltransmissionsstrukturen, lämplig för dammiga, feta och fuktiga hårda produktionsverkstäder.

- Anpassningsförmåga för högintensiva driftlägen: Den kan perfekt anpassa sig till högintensiva driftlägen som 24-timmars kontinuerlig drift, frekvent start-stopp och fram- och återgående rörelse av utrustning, med kontinuerlig och stabil uteffekt, utan strömdämpning eller överföringsfel.

- Universell tung tillämpning: Lämplig för olika tung industriell utrustning som kranar, metallurgiska maskiner och gruvmaskiner, den kan stabilt hantera olika svåra tunga förhållanden och är en pålitlig stödkomponent för tunga transmissionssystem.

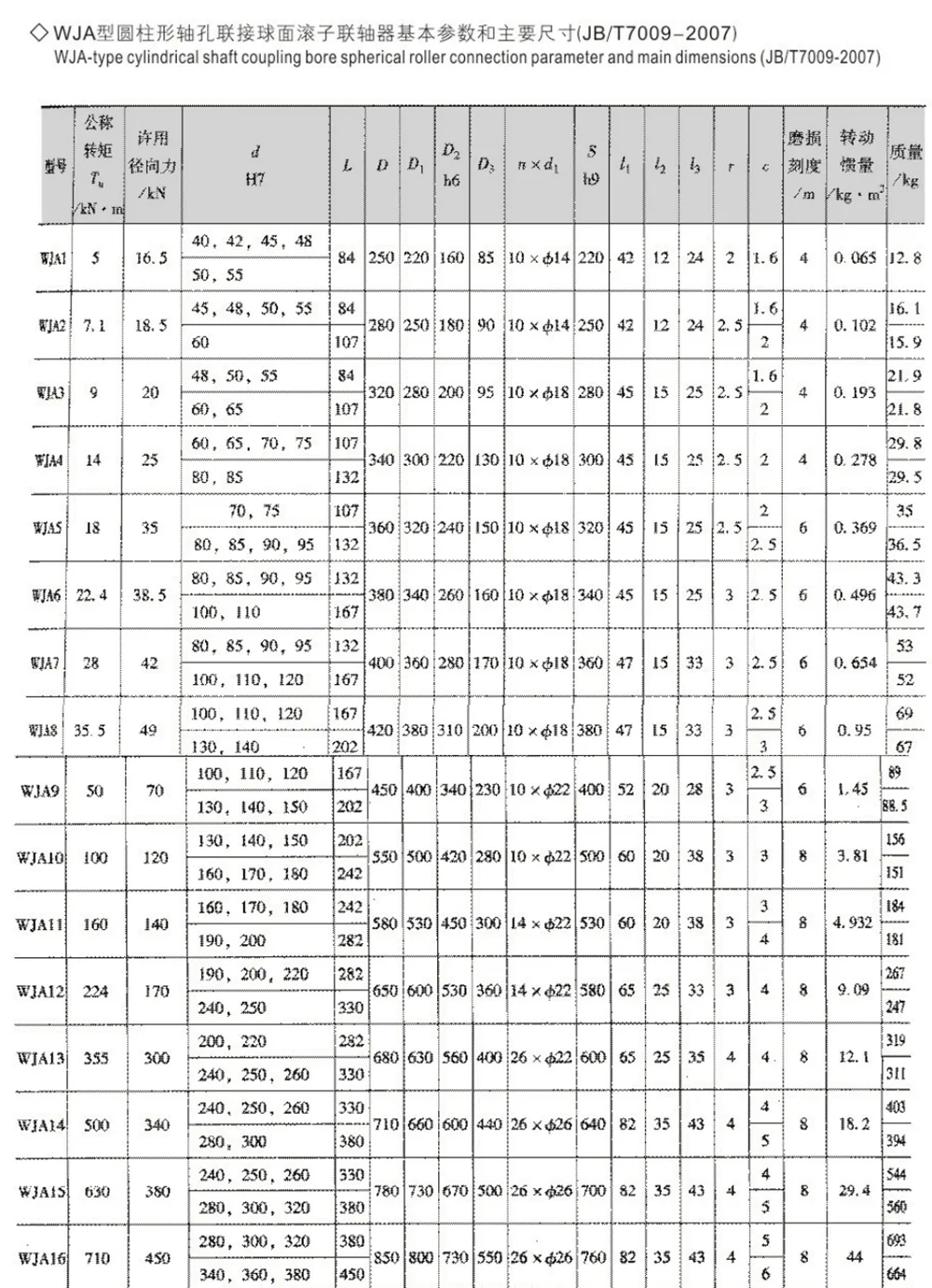

Obs: 1. Tröghetsmoment och massa beräknas enligt den minsta diametern på axelhålet ungefär.

2. Använd axelhålets diameter och graden av Si L utanför omfattningen av den listade eller annan kilspårtyp, i samråd med tillverkaren.

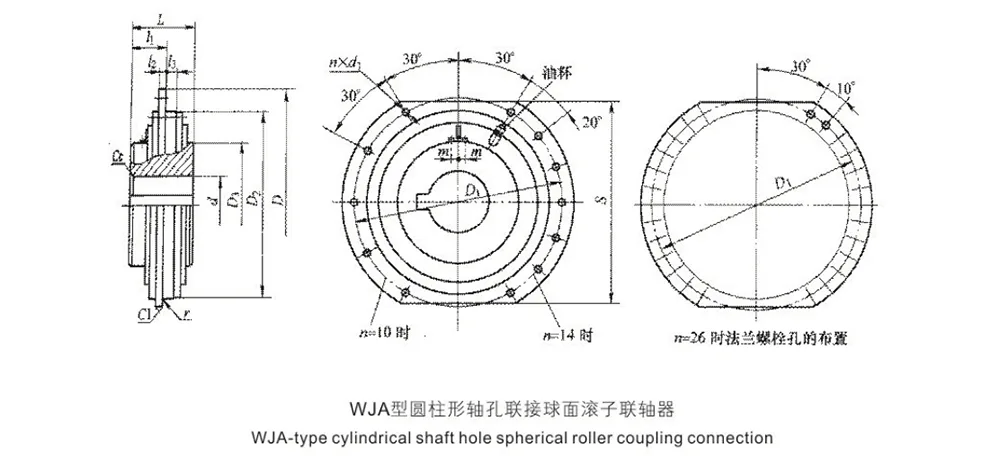

Axelhålet, anslutningsformen och dimensionerna för kopplingen av WJA-typ ska överensstämma med axelhålet av J1-typ och kilspår typ A eller typ B som specificeras i GB/T 3852—1997, och ytjämnheten Ra på axelhålet får inte överstiga 3,2μm.

Grada av kopplingen före montering. Under monteringen, applicera smörjfett på rullarnas kaviteter.

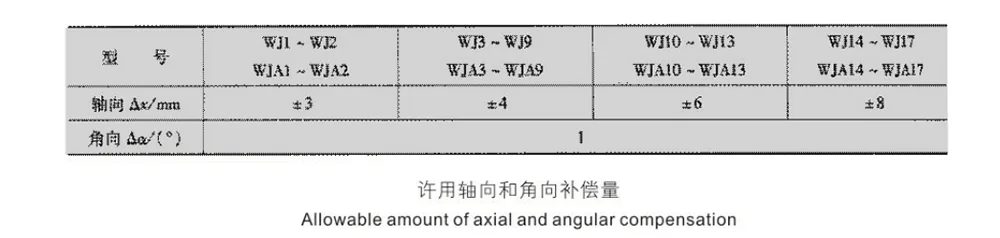

Efter montering ska varje halvkoppling kunna rotera fritt och röra sig axiellt med det Δx-värde som anges i Tabell 4-107.

FAQ

F1: Vilka är de viktigaste fördelarna med den sfäriska rullkopplingen av WJA-typ?

A1: Den sfäriska rullkopplingen av WJA-typ använder cylindriska axelhål för anslutning, med hög mångsidighet och enkel montering. Den behåller också den flerdimensionella förskjutningskompensationsförmågan hos den sfäriska rullkopplingen, vilket balanserar enkel installation med transmissionsstabilitet. Den är speciellt utformad för att anpassa sig till växellådor, trummor och motortransmissionsmekanismer för olika tung utrustning.

F2: Kan den användas under lång tid i dammiga, oljiga och fuktiga utomhusmiljöer?

A2: Produkten är utrustad med en förstärkt tätningsstruktur, som effektivt kan förhindra att damm, olja och vattenånga kommer in i den inre strukturen. Samtidigt har den utmärkt motståndskraft mot temperaturförändringar i både höga och låga temperaturer, och kan anpassas till komplexa och tuffa arbetsförhållanden såsom öppna ytor utomhus, dammiga och oljiga verkstäder etc. för långvarig drift.

F3: Kan den här produkten vara lämplig för tung utrustning som ofta startar och stannar och fungerar kontinuerligt i 24 timmar?

A3: Produkten har genomgått en övergripande värmebehandling för att förbättra dess styrka och har utmärkt utmattningsbeständighet. Den kan motstå påverkan av frekventa uppstarter och stopp samt långvarig kontinuerlig drift med full last. Effekten är stabil, felfrekvensen är låg och den är lämplig för högintensiva industriella driftlägen.

- F4: Hur gynnar den processtekniska fördelen med produkten av WJA-typ driften av utrustningen?

A4: Integrerad smide + CNC-precisionsbearbetning säkerställer maskinens övergripande noggrannhet, med litet koaxialfel och inget jitter under drift; den finslipande behandlingen av rullkontaktytan gör ingreppet jämnare, transmissionsförlusten lägre och det är mindre sannolikt att den lossnar eller misslyckas under en lång driftsperiod, vilket avsevärt minskar underhållskostnaderna.
