Typ Elastisk ärmstiftskoppling

Jiteng är en professionell tillverkare och leverantör av TL Type Elastic Sleeve Pin Couplings i Kina. För närvarande åtnjuter denna flexibla kopplingskomponent en utbredd popularitet inom området för kraftöverföring i små till medelstora, beroende på en kombinerad struktur av stift och elastiska gummihylsor för att underlätta kraftöverföringen. Till skillnad från styva kopplingar – som saknar dämpningsförmåga och riskerar att skada huvudaxlar eller växlar under överbelastningsförhållanden – utnyttjar denna produkt de flexibla egenskaperna hos dess elastiska gummihylsor för att absorbera stötar och vibrationer som genereras under utrustningens start och avstängning, samtidigt som den tillhandahåller en dedikerad överbelastningsskyddsmekanism.

Designförmåga

1. På grund av elastisk hylsförvrängning och tandavståndet mellan ringhålen i halvkopplingen, har kopplingen en viss kompensatorisk relativitetsförskjutning och isoleringsegenskaper.

2. Arbetstemperaturen är från -20 ℃ till +70 ℃

3. Kilspårsformer och storlek på axelhålen och märkningsmetoden måste överensstämma med bestämmelserna i GB/T3852-1977 och 《anslutningsformstorlekar och axelhål för kopplingen》

Markera Beskrivning

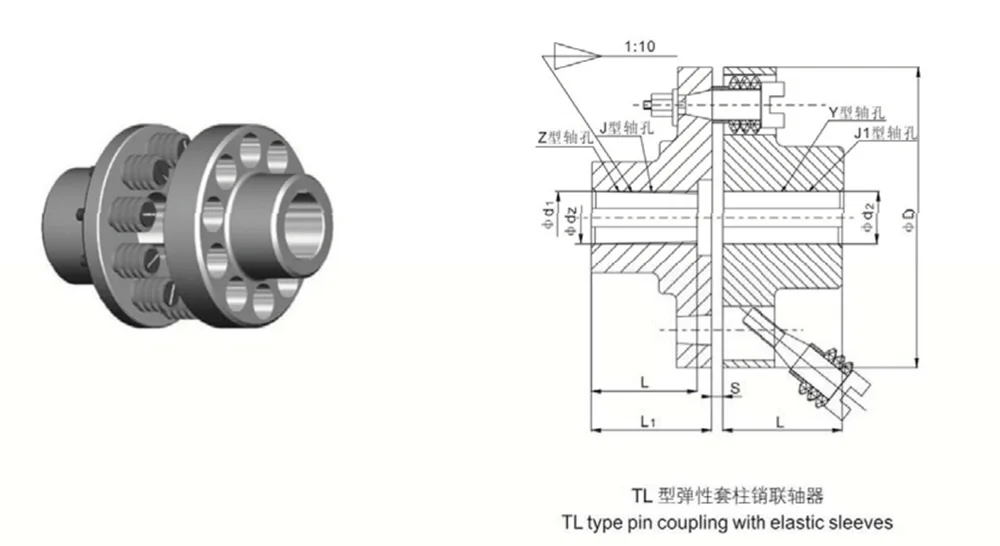

För Z- och J-typ med försänkning, är det passningslängd inklusive försänkning, L-värde enligt ritningen nedan.

Standardkoden av gammal typ är GB4323-84

Marks exempel

Anpassningsförmåga för arbetsvillkor

Elastisk hylsstiftskoppling av TL-typ är lämplig för allmänna arbetsscenarier med medelstor och liten effekt, medelhög och låg hastighet, frekventa uppstarter och frekvent rotation framåt och bakåt.

Den har måttlig buffrande och vibrationsdämpande kapacitet och kan absorbera konventionella stötar, men den är inte tillämpbar på arbetsförhållanden med kraftiga stötar och kraftiga vibrationer.

Den är mest lämplig för utrustning med styv monteringsbas och hög inriktningsnoggrannhet.

Säkerhetsskydd

TL Type Elastisk Sleeve Pin Coupling har en inbyggd passiv överbelastningsskyddsmekanism med enkel, intuitiv logik. Den är speciellt utformad för att ta itu med kritiska smärtpunkter i branschen – såsom utrustning som fastnar, fastnar eller skador på värdmaskinen orsakade av momentana överbelastningsstötar i små till medelstora maskiner – och möjliggör därmed en skyddsstrategi i nivåer.

- Dedikerad överbelastningstryckavlastningsdesign: Inom hela transmissionsenheten fungerar den elastiska gummihylsan som den förbrukningsbara kärnkomponenten. Under normala arbetsbelastningar ger hylsan stabil dämpning och vridmomentöverföring; Men i händelse av onormala förhållanden – såsom material som fastnar, motorstopp eller momentan överbelastning – är den elastiska hylsan designad för att vara den första komponenten som genomgår kompression, slitage och efterföljande fel.

- Isolering av överbelastningsstötkrafter: När den elastiska hylsan misslyckas avbryts vridmomentöverföringsbanan automatiskt. Detta isolerar effektivt överbelastningsstötkrafterna, förhindrar dem från att fortplanta sig längre ner i transmissionskedjan och skyddar därmed i grunden kritiska, högvärdiga komponenter som motorer, huvudaxlar, lager och växelreducerare.

- Kostnadseffektiv skyddslösning: I motsats till den kostsamma skada som kan åsamkas en hel maskinenhet, kräver felåterställning endast byte av den billiga elastiska hylsan. Detta gör det möjligt att lösa överbelastningsrelaterade fel till minimala kostnader, vilket undviker både orimliga reparationskostnader och komplexa underhållsprocedurer.

Kostnads- och prestandavärde

När den jämförs med jämförbara styva kopplingar och högklassiga elastiska kopplingar, visar TL-typ elastiska hylsstiftskopplingar betydande fördelar över tre nyckeldimensioner: initial inköpskostnad, felfrekvens och reservdelskostnad. Detta gör det till ett idealiskt val för storskalig utrustningsintegration och upphandling.

- Kontrollerbara kostnader genom massproduktion: Genom att utnyttja mogna, standardiserade tillverkningsprocesser och massproducerade komponenter är produktionsarbetsflödet strömlinjeformat och effektivt. Följaktligen förblir priset fritt fabrik mycket överkomligt, vilket gör den väl lämpad för bulkintegration av utrustningstillverkare och för att hålla färdiga lager av distributörer.

- Stabil struktur och låg felfrekvens: Med ett minimalt antal interna komponenter och utan komplexa, precisionsberoende strukturer, innehåller kopplingen inga ömtåliga precisionsdelar som är benägna att skadas. Den klarar långa perioder av kontinuerlig drift med frekventa starter och stopp, vilket resulterar i en extremt låg sannolikhet för funktionsfel under daglig användning.

- Universella och prisvärda reservdelar: Slitagebenägna komponenter - som de elastiska ärmarna - är standardindustridelar. De är allmänt tillgängliga på marknaden genom många upphandlingskanaler, vilket resulterar i extremt låga kostnader för utbyte av enskilda komponenter. Jämfört med traditionella styva kopplingar är den totala kostnadseffektiviteten och värdeerbjudandet betydligt överlägsen.

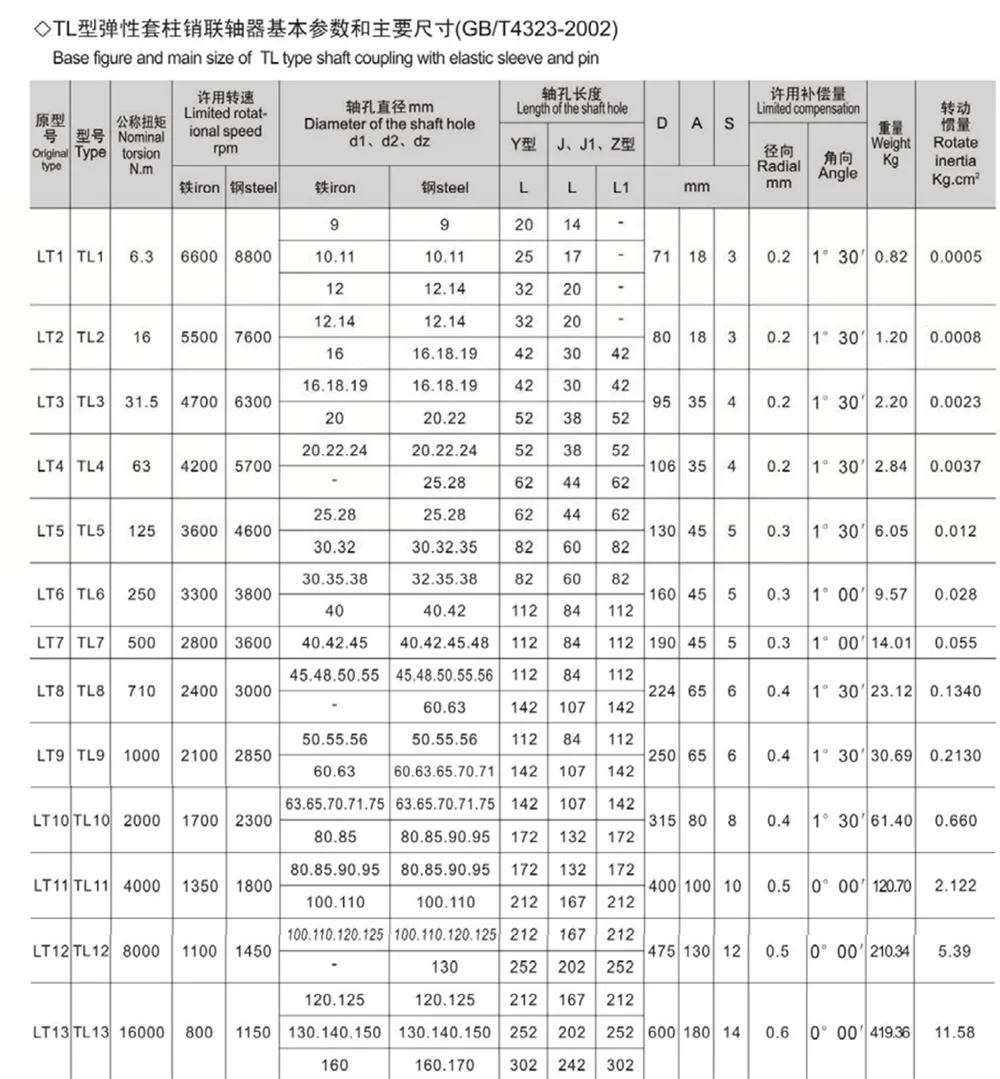

Obs: ① Kopplingsvikter i plåten beräknade som minsta diameter och maxlängd.

② Kort överbelastning får inte överstiga 2 gånger märkt normalt vridmoment.

③ Former av axelhål i längderna L och L1 kan väljas efter kundens önskemål.

④ Löpande trögheter har liknande värde.

Underhålls- och driftskostnadsfördelar

Ur ett långsiktigt operativt perspektiv effektiviserar TL Type Elastisk Sleeve Pin Coupling avsevärt underhåll och driftprocesser. Det minskar effektivt kostnaderna för manuella reparationer, byten av reservdelar och produktionsstopp, vilket gör den idealisk för allmänna maskiner som kräver kontinuerlig 24-timmarsdrift.

- Livstidssmörjfri drift: Produkten är beroende av gummielastomerer för att dämpa kraftöverföringen; eftersom den inte har några inre friktionsgenererande komponenter, kräver den ingen smörjolja eller fett efter installationen. Detta eliminerar behovet av periodiskt underhåll och minskar arbetskostnaderna i samband med underhåll.

- Enkelt byte av slitdelar: Om de elastiska ärmarna så småningom åldras eller skadas behöver underhållspersonal bara ta bort ändskydden för att slutföra bytet. Hela processen kan utföras utan att behöva flytta de anslutna värdmaskinerna på vardera sidan, vilket säkerställer ett enkelt och mycket effektivt arbetsflöde för demontering och återmontering.

- Minskade förluster av stillestånd: Reparations- och ersättningsuppgifter går snabbt att slutföra – kräver ofta bara en enskild tekniker – vilket minimerar stilleståndstiden för utrustningen. Detta förhindrar produktionskapacitetsförluster som vanligtvis orsakas av komponentreparationer, vilket gör kopplingen lämplig för olika typer av kontinuerliga produktionsmaskiner.

Applikationsscenarier

- Pumputrustning: Mycket kompatibel med vätskehanteringsutrustning som centrifugalpumpar, vakuumpumpar och kemikalieöverföringspumpar. Den dämpar driftvibrationer i pumphuset och skyddar därigenom både pumpaxeln och den anslutna motorn.

- Fläkt- och fläktutrustning: Lämplig för olika ventilationssystem, inklusive fläktar för allmänna ändamål, HVAC-fläktar och fläktar med inducerat drag. Den dämpar vibrationer som genereras under höghastighetsfläktdrift, vilket optimerar utrustningens totala driftsstabilitet.

- Allmänt industriellt maskineri: Kan integreras med ett brett utbud av utrustning - inklusive transportörsystem, lätta kompressorer, verktygsmaskiner, jordbruksmaskiner och små till medelstora växellådor - för att uppfylla de dubbla kraven för grundläggande kraftöverföring och överbelastningsskydd.

FAQ

- Q1: Vad är skyddsmekanismen för TL-typ Elastisk sleeve Pin Coupling? Hur skiljer den sig från en vridmomentbegränsare?

- A1: TL-typ elastisk hylsstiftskoppling använder en passiv överbelastningsskyddsmekanism; i händelse av en överbelastning är de elastiska gummihylsorna utformade för att komprimera, nötas och så småningom klippa – och därigenom koppla bort vridmomentöverföringen. Däremot använder en vridmomentbegränsare en aktiv utlösningsmekanism för att koppla ur drivningen. Denna produkt är specialiserad på kostnadseffektivt, grundläggande skydd och stötdämpning, vilket gör den lämplig för standardutrustning med låg till medelhög effekt; omvänt är våra vridmomentbegränsare designade för tunga, högrisk- och högprecisionsindustrimaskiner.

- F2: Kräver att ersätta en sliten elastisk hylsa att hela kopplingsenheten tas isär?

S2: Nej, det är inte nödvändigt att demontera hela maskinen, och du behöver inte heller flytta de anslutna drivmotorerna – som motorer eller pumpar – som sitter i någon ände. Du behöver helt enkelt ta bort det yttre ändskyddet för att direkt byta ut den inre elastiska hylsan om den har åldrats eller blivit skadad. Proceduren är enkel, vilket gör att även nybörjare kan utföra underhållsuppgiften snabbt.

- F3: Kräver denna koppling periodisk smörjning eller underhåll under rutindrift?

A3: Produkten är helt underhållsfri och kräver ingen smörjning; det finns inget behov av att applicera något fett eller smörjmedel. Bytesintervallet för den elastiska hylsan beror på de specifika driftsförhållandena. Under standardförhållanden - vid omgivningstemperaturer och i dammfria miljöer - håller hylsan vanligtvis i 1 till 3 år. För tillämpningar som involverar frekventa start-stopp eller höga vibrationsnivåer, rekommenderar vi att man inspekterar hylsan var sjätte månad; byt bara ut den omedelbart om du ser några tecken på sprickbildning, härdning eller åldrande.
