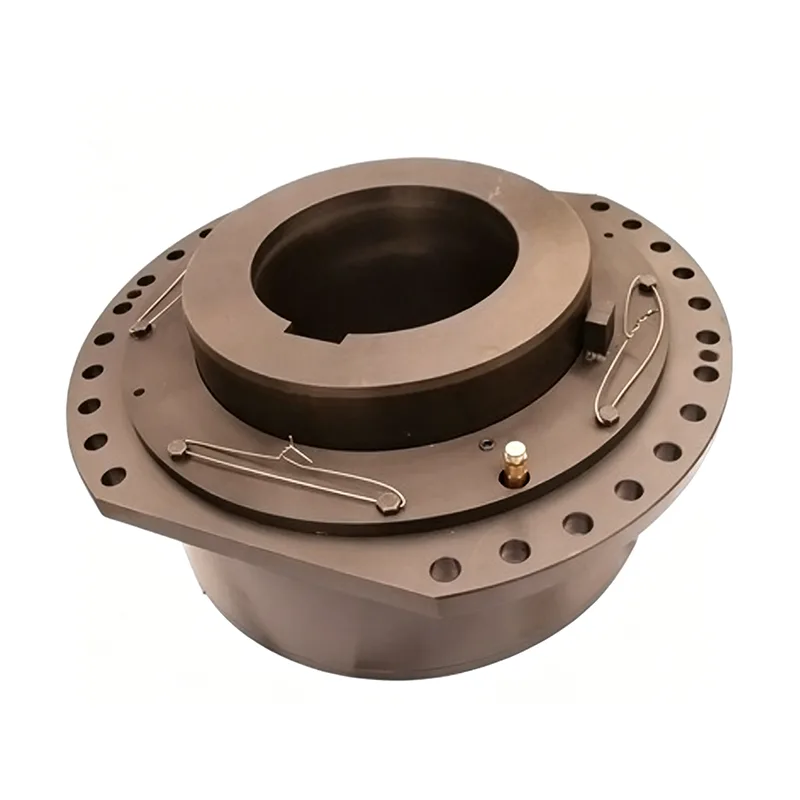

Sfärisk rullkoppling

Den sfäriska rullkopplingen är en specialiserad transmissionskomponent som utvecklats speciellt för att ta itu med kritiska smärtpunkter i trumdrivsystem för kranlyftmekanismer. Det avhjälper effektivt många brister som är inneboende i traditionella växelkopplingar, öppna växlar och ledade axelstrukturer. Produkten förlitar sig på sfäriska rullars flexibla ingrepp för att överföra vridmoment, och produkten har i sig självinställande lageregenskaper, vilket gör att den kan anpassa sig automatiskt till vinkelfel i utrustningen. Dess strukturella layout är kompakt och lätt, vilket säkerställer att den inte tar upp något extra utrymme i vagnmekanismen. Den är idealisk lämpad för låghastighets-, tunglast- och trumdrivna driftsförhållanden som är typiska för lyftutrustning; dessutom erbjuder den ett brett utbud av parametertäckning och säkerställer stabil och tillförlitlig drift.

Jämförelse av fördelar och nackdelar med traditionella krankopplingskonstruktioner

I transmissionslänken mellan reduktionsaxelns utgående axel och trumman i kranlyftmekanismer använder traditionella konstruktioner vanligtvis växelkopplingar av skivtyp, öppna växeldrivningar eller ledade axelanslutningar med fast axel och flytande axel. Var och en av dessa strukturella typer uppvisar distinkta operativa nackdelar som begränsar utrustningsunderhåll och strukturell layoutflexibilitet.

- Kuggkopplingar med flera plattor av skivtyp (för små till medelstora kranar): Samtidigt som de erbjuder en kompakt övergripande struktur och hög integration, resulterar deras komplexa geometri i höga tillverkningskostnader och betydande bearbetningssvårigheter. Dessutom hindrar deras betydande egenvikt lättviktsdesigninitiativ för små till medelstora kranar, och efterföljande demonterings- och underhållsprocedurer är mycket obekväma.

- Öppna växlar (för utrustning med tunga ton): Används främst i kranar med lyftkapacitet över 80 ton, denna konfiguration möjliggör hastighetsminskning i två steg och möjliggör ett ökat centrumavstånd mellan motorn och trumman. Även om de är strukturellt enkla, leder växlarnas exponerade karaktär till dåliga smörjförhållanden; följaktligen är kuggkuggsytor mycket känsliga för slitage och snabba fel, vilket resulterar i en relativt hög utrustningsfelfrekvens.

- Ledaxelstrukturer med fast axel och flytande axel (design med långa axlar): Dessa konstruktioner möjliggör en minskning av trummans axiella dimension, vilket ger plats för kompakta installationsutrymmen. De kräver dock användning av långa axlar, vilket ökar lyftmekanismens totala egenvikt. Dessutom kan växelmonteringen och inriktningen inte utföras oberoende; demonterings- och återmonteringsprocesserna är besvärliga, vilket leder till låg underhållseffektivitet.

Produktstruktur och vridmomentöverföringsprincip

Den sfäriska rullkopplingen har en tydligt definierad strukturell sammansättning och en vetenskapligt konstruerad vridmomentöverföringsmetod. Genom att utnyttja det flexibla ingreppet av sfäriska rullar, uppnår den samtidig överföring av både vridmoment och radiella krafter, vilket resulterar i en högre grad av operationell flexibilitet.

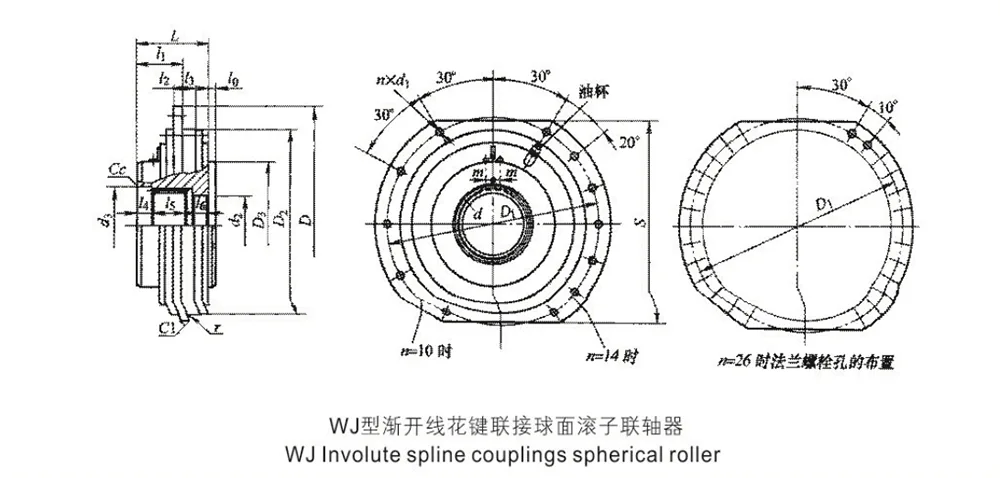

- Omfattande strukturell konfiguration: Den kompletta monteringen består huvudsakligen av kärnkomponenter såsom kopplingshalvorna, yttre hylsan, sfäriska rullar, inre kåpa och yttre kåpa. Komponentarrangemanget är strömlinjeformat – utan överflödiga, komplexa precisionsdelar – vilket resulterar i en betydligt lägre felfrekvens.

- Vridmomentöverföring i omkretsriktningen: Sfäriska rullar är jämnt fördelade längs kopplingens omkrets, placerade i positioneringshålen mellan kopplingshalvorna och den yttre hylsan. Genom den täta kontakten och tryckverkan mellan rullarna och deras respektive hål, uppnår kopplingen dubbelriktad överföring av både vridmoment och radiella belastningar.

- Standardiserad monteringsmetod: Under drift är en kopplingshalva monterad och fäst vid växellådans utgående axel (reducerare), medan den yttre hylsan är stadigt ansluten till vajertrumman med hjälp av höghållfasta bultar. Denna konfiguration säkerställer enhetlig lastfördelning under överföring, vilket skapar en säker anslutning som är mycket motståndskraftig mot lossning.

- Flexibel växellåda: Den övergripande transmissionsmekanismen liknar den hos en växelkoppling av elastisk stifttyp. Den förlitar sig på den flexibla kraftöverföringen som de rullande elementen tillhandahåller för att effektivt mildra problemen med hårda stötar och slitage som vanligtvis förknippas med system med stela ingrepp.

Grundläggande operativa egenskaper och kompensationsförmåga

Den sfäriska rullkopplingen har en inneboende självjusterande funktion, som gör att den automatiskt anpassar sig till driftsavvikelser inom utrustningen. Den löser på ett effektivt sätt vanliga problem i lyftmaskiner – som installationsfelinriktning och driftsdeformationsförskjutningar – vilket gör den idealisk för långvarig, tung drift.

1. Självjusterande kompensationsprestanda: Kopplingen uppvisar de funktionella egenskaperna hos ett självinställande lager och kompenserar exakt för vinkelförskjutning mellan växellådans utgående axel och trumaxeln, och tar därigenom både initiala monteringsfel och dynamiska deformationsskiftningar under drift.

2. Anpassningsförmåga till dubbelriktad relativ förskjutning: Kopplingen rymmer samtidigt olika former av relativ förskjutning mellan de två axlarna, vilket flexibelt kompenserar spänningar som genereras under utrustningens drift. Detta förhindrar fel som axelbindning (fastlåst påkänning), onormalt slitage och stamning i transmissionen.

3. Stabil lastbärande transmission: Kopplingen hanterar samtidigt både överföringen av driftmoment och stödet av radiella laster. Dess bärande struktur är optimalt utformad, vilket säkerställer halkfri och driftfri prestanda under långvarig, låghastighets, tung drift. Dess transmissionsstabilitet överträffar avsevärt den för traditionella strukturer med öppen växel.

Strukturella fördelar

Jämfört med traditionella hisstransmissionsstrukturer erbjuder den sfäriska rullkopplingen tydliga fördelar när det gäller lättviktsdesign, rumslig layout, enkel installation och övergripande tillförlitlighet. Dessa egenskaper gör den särskilt väl lämpad för att möta de krävande rumsliga begränsningarna och layoutkraven för lyftvagnar.

1. Kompakt och lätt design: Med en liten total fotavtryck och låg egenvikt, eliminerar enheten behovet av ytterligare långa axlar eller komplexa kugghjul. Detta minskar den totala vikten av mekanismen avsevärt och optimerar den strukturella layouten av kranvagnen.

2. Bekväm installation och underhåll: Designen har en snygg struktur och en enkel monteringslogik, som inte kräver några komplicerade idrifttagningsprocedurer. Monterings- och underhållsuppgifter kan utföras oberoende, vilket effektivt löser de vanliga smärtpunkterna som är förknippade med traditionella strukturer – specifikt svårigheten att demontera/återmontera och oförmågan att utföra isolerade justeringar.

3. Hög driftsäkerhet: Genom att eliminera de inneboende bristerna hos utsatta växlar – som är benägna att slitas – förblir den inneslutna rullingreppsstrukturen i stort sett opåverkad av miljöfaktorer. Den säkerställer smidig drift i låg hastighet med minimalt buller, vilket gör den idealisk för de kontinuerliga arbetsförhållanden som är typiska för lyftutrustning.

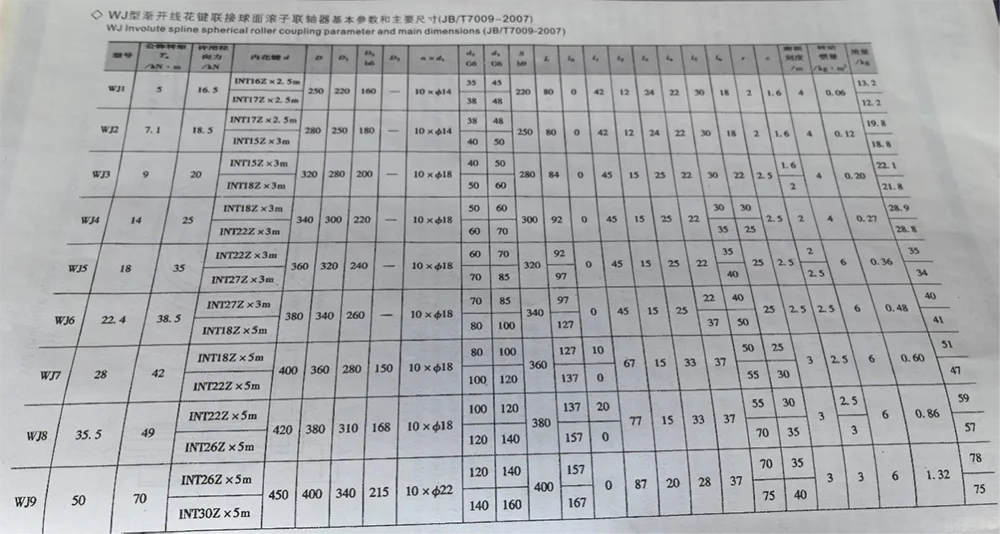

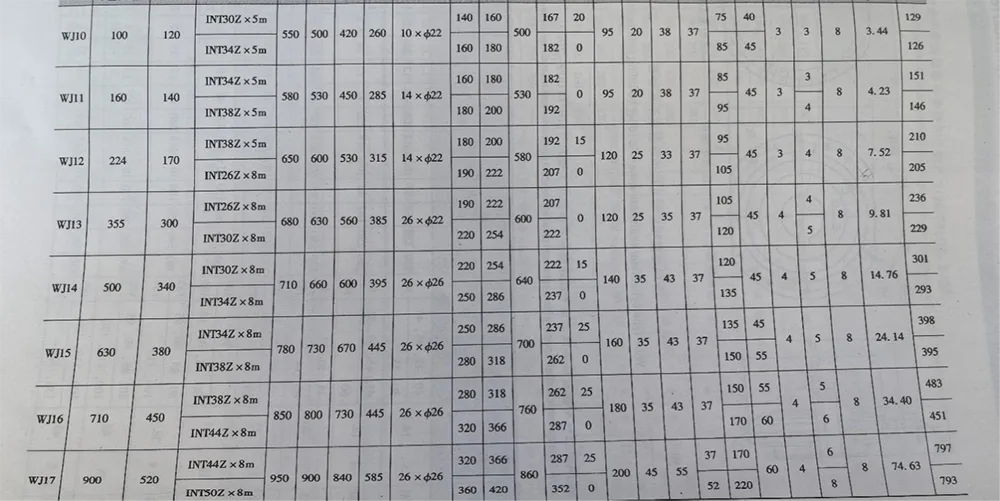

Driftsvillkor Anpassningsförmåga och parameterområde

Produkten erbjuder ett brett utbud av parametrar och exceptionell anpassningsförmåga till olika driftsförhållanden. Den är speciellt konstruerad för att passa de specialiserade transmissionskraven för lyftmaskiner, med prestandaspecifikationer som strikt följer industriella standarder för tunga belastningar.

- Tillämpliga utrustningsscenarier: Den sfäriska rullkopplingen används främst i kranlyftmekanismer, låghastighets trumdrivsystem och liknande allmän transmissionsutrustning. Den är speciellt utformad för att uppfylla lyftindustrins krävande krav på låghastighets-, tunglast- och kontinuerlig drift.

- Driftstemperaturområde: Kan fungera stabilt och normalt inom ett omgivningstemperaturområde på -25°C till +28°C, vilket gör den lämplig för standard inomhusmiljöer såväl som icke-extrema utomhuslyft.

- Vridmomentkapacitetsområde: Det nominella vridmomentöverföringsområdet sträcker sig från 5 000 N·m till 900 000 N·m, vilket effektivt täcker transmissionskraven för lyftutrustning från små till medelstora upp till storskaliga maskiner.

- Radiell belastningsgräns: Kan motstå radiella krafter som sträcker sig från 16 500 N till 450 000 N. Dess robusta radiella belastningskapacitet säkerställer att den effektivt kan hantera de tunga radiella krafterna som vanligtvis förknippas med trumbaserade lyftsystem.
