JS Series Serpentine fjäderkoppling

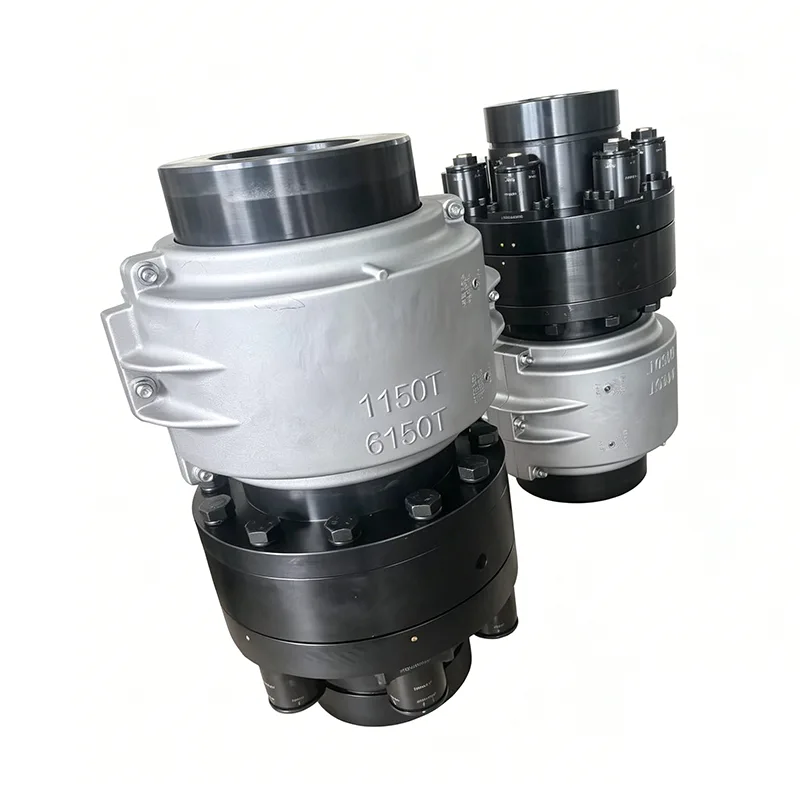

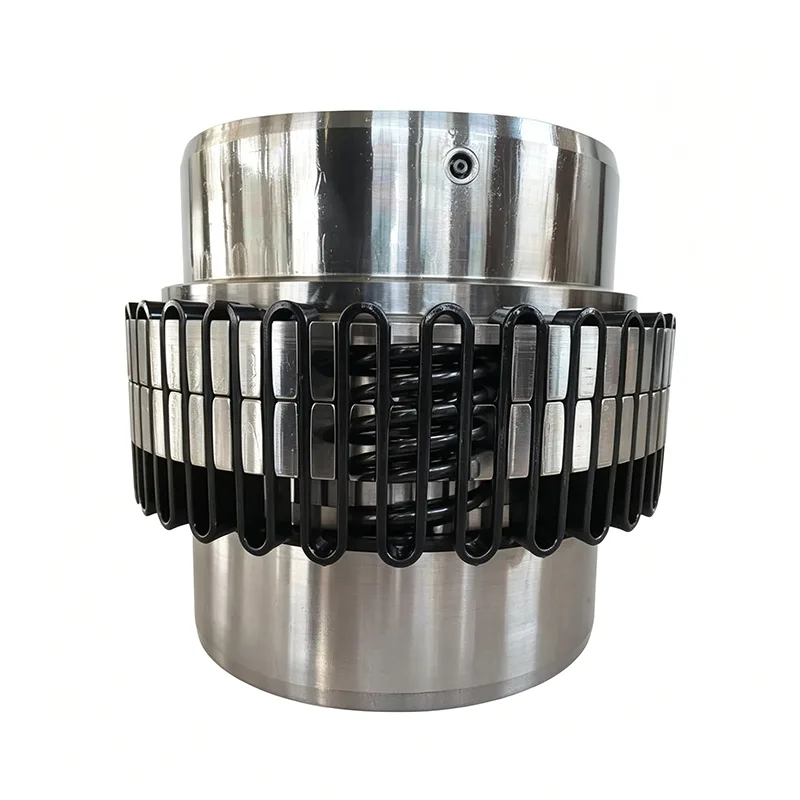

JS Series Serpentine Spring Coupling representerar en högpresterande, elastisk metalltransmissionskomponent med variabel styvhet. Den fungerar som en avancerad uppgraderingsprodukt, speciellt utformad för att ersätta icke-metalliska elastiska kopplingar i medium-till-höghastighet, tunga arbetsmiljöer. Till skillnad från flexibla kopplingar gjorda av gummi eller nylon - material som är benägna att åldras - undviker denna produkt lättförgängliga icke-metalliska ämnen. Istället förlitar den sig på höghållfasta serpentinfjäderremsor som sina elastiska vridmomentöverförande element, som utnyttjar fjädrarnas elastiska deformation för att absorbera stötar och motverka resonans. Den kompletta monteringen består av två kopplingshalvor, ett skyddskåphus, tätningsringar och serpentinfjäderremsorna. Kraftöverföring åstadkommes genom att fjäderremsorna låser ihop sig i kopplingens växelslitsar, och kombinerar därigenom den höga transmissionseffektiviteten hos styva kopplingar med buffrings- och kompensationsförmågan hos flexibla kopplingar.

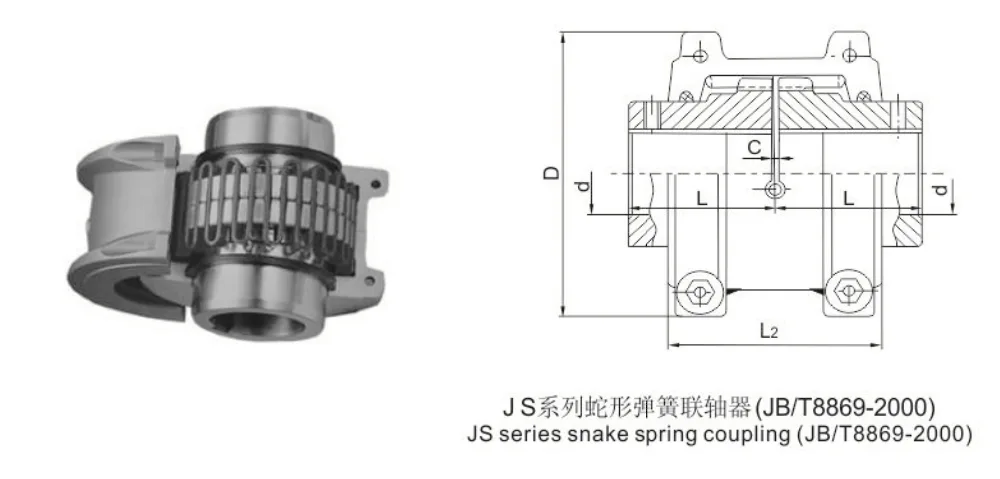

Strukturella komponenter

- Komplett standardmontering: En hel enhet består av två kopplingshalvor, två sektioner av det yttre skyddshöljet, två dammsäkra tätningsringar och serpentinfjäderremsorna. Det totala antalet delar är betydligt lägre än för andra tunga kopplingar med likvärdig lastkapacitet, vilket resulterar i en lägre felfrekvens.

- Exklusiv axiell vridmomentöverföringsstruktur: Serpentinfjäderremsorna är axiellt införda och placerade i växelslitsarna på de två kopplingshalvorna. Vridmomentöverföringen drivs av det likformiga trycket som utövas av växelslitsarnas flanker mot fjädrarna; detta säkerställer en balanserad fördelning av krafter och förhindrar därigenom lokala spänningskoncentrationer som kan leda till strukturella fel.

- Sluten skyddande design: Kopplingen har ett yttre hölje av delad typ tillsammans med tätningsringar. Denna design säkrar inte bara fjäderremsornas position utan förhindrar också effektivt inträngning av externt damm och fukt i ingreppszonen, och skyddar därigenom både fjäderremsorna och växelspårets struktur samtidigt som dagligt slitage minimeras.

Verksamhetsprinciper

JS Series Serpentine Spring Coupling använder en överföringslogik med variabel styvhet baserad på den kompressiva interaktionen mellan växelslitsarna och fjäderremsorna. Under drift kan kopplingen dynamiskt justera sin buffertintensitet, vilket i grunden mildrar vanliga problem inom transmissionssystem, såsom vibrationer och resonans.

- Standard kraftöverföringslogik: Drivaxeln och den drivna axeln är kopplade via motsvarande halvkopplingar i varje ände. Sidoväggarna på drivsidans kugghjulsslitsar utövar en periferiell kraft på serpentinfjädrarna; genom den elastiska deformationen av dessa fjäderelement, drivs den drivna sidan att rotera synkront, varigenom överföringen av vridmoment åstadkommes.

- Högeffektiv stötdämpnings- och vibrationsdämpningsmekanism: Under utrustningsstart, avstängning eller belastningsfluktuationer genomgår serpentinfjädrarna adaptiv elastisk deformation för att dämpa vibrationer som induceras av alternerande belastningar, vilket förhindrar hela transmissionssystemet från att gå in i ett tillstånd av resonans. Produkten har en genomsnittlig dämpning och vibrationsreduktion som överstiger 36 %, vilket ger en stötdämpande prestanda som vida överträffar den hos vanliga elastiska kopplingar.

- Variabel styvhet Anpassning till belastningsförhållanden: Eftersom storleken på det överförda vridmomentet varierar, ändras graden av elastisk deformation i fjäderelementen på motsvarande sätt, vilket automatiskt justerar kopplingens totala styvhet. Denna design balanserar effektivt driftjämnhet under lätta belastningar med robust belastningskapacitet under tung belastning, vilket gör den idealisk för applikationer som involverar fluktuerande belastningsförhållanden.

Materialkonfiguration och livslängd

De elastiska kärnkomponenterna är tillverkade av specialanpassat fjäderstål, förstärkt genom en flerstegs värmebehandlingsprocess. Detta tillvägagångssätt löser effektivt vanliga smärtpunkter i industrin som är förknippade med icke-metalliska elastiska element - såsom känslighet för åldrande, utmattningsfel och dålig motståndskraft mot höga temperaturer.

- Högkvalitativa fjäderråmaterial: Serpentinfjäderelementen är tillverkade av utvalda fjäderstål av industriell kvalitet. Dessa material genomgår en omfattande serie av precisionsbehandlingar – inklusive härdning och härdning – för att säkerställa att deras draghållfasthet, utmattningsbeständighet och seghet alla uppfyller de högsta industristandarderna.

- Långvarig hållbarhet och minimalt slitage: Den metalliska fjäderkroppen är immun mot problem som åldring, härdning eller frätande sprickor och förblir opåverkad av extrema höga eller låga temperaturer. Jämfört med icke-metalliska elastiska kopplingar (t.ex. de gjorda av gummi eller nylon), erbjuder denna design en avsevärt förlängd total livslängd.

- Anpassningsförmåga till komplexa växlande belastningar: JS-serien serpentinfjäderkoppling är konstruerad för att motstå långvarig exponering för frekventa start-stopp-cykler, dubbelriktade stötbelastningar och höghastighets fram- och återgående deformation. Även när den arbetar kontinuerligt i miljöer med hög belastning och omväxlande stress, bibehåller den stabil mekanisk prestanda och uppvisar minimal känslighet för elastisk nedbrytning.

Transmissionsprestanda och säkerhetsegenskaper

- Ultrahög transmissionseffektivitet: Genom att använda en ytkontaktöverföringsmekanism mellan växelslitsarna och fjäderelementen, minimerar kopplingen effektförlust. Dess totala överföringseffektivitet kan nå så högt som 99,47 %, vilket ger energiutnyttjande som överträffar de allra flesta flexibla överföringskopplingar som finns tillgängliga för närvarande.

- Dubbelriktat överbelastningsskydd: Har kortvariga överbelastningsbuffringsmöjligheter, med en ultimat belastningskapacitet som når upp till två gånger det nominella vridmomentet. Detta gör att den utan ansträngning kan absorbera momentana toppbelastningar och därigenom förhindra katastrofala fel – som axelbrott eller kollaps av kuggar – orsakade av plötsliga överbelastningar.

- Multidimensionell feljusteringskompensation: Genom att utnyttja de flerriktade deformationsegenskaperna hos dess serpentinfjädrar, kan kopplingen samtidigt kompensera för axiella, radiella och vinkelmässiga installationsfel. Detta sänker installationströskeln för axelkoaxialitet, vilket gör den idealisk för integration i befintlig utrustning där inriktningsavvikelser kan överskrida standardtoleranser.

Monterings- och underhållsfördelar

- Kompakt och lätt struktur: JS Series Serpentine Spring Coupling har ett kompakt fotavtryck och en lätt design. För ett givet vridmoment tar den upp betydligt mindre installationsutrymme jämfört med andra kopplingstyper, vilket gör den perfekt lämpad för användning i slutna eller slutna transmissionssystem.

- Förenklad montering och demontering: Varje kopplingsenhet använder endast 2 till 4 fjäderelement, vilket säkerställer en enkel och intuitiv monterings-/demonteringssekvens. Jämfört med membran- eller kopplingar av växeltyp reduceras komplexiteten och svårigheten i samband med inspektion och komponentbyte drastiskt.

- Lågfrekvent rutinunderhåll: Metallfjädrarna kräver inget frekvent utbyte, medan den förseglade husstrukturen effektivt skyddar interna komponenter. Rutinunderhåll är begränsat till periodiska kontroller av husets fäststatus och smörjnivåer, vilket eliminerar behovet av periodiskt utbyte av elastiska slitdelar som vanligtvis krävs av andra kopplingstyper.

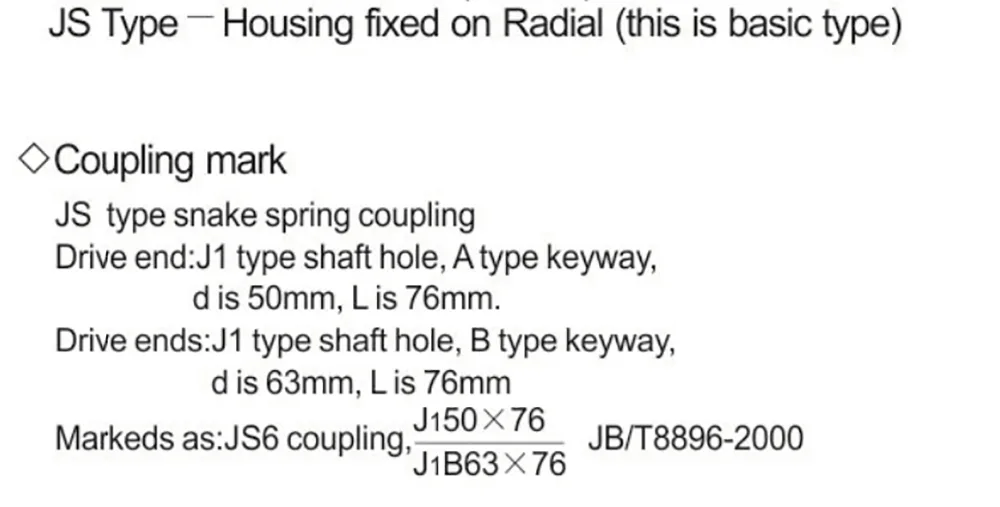

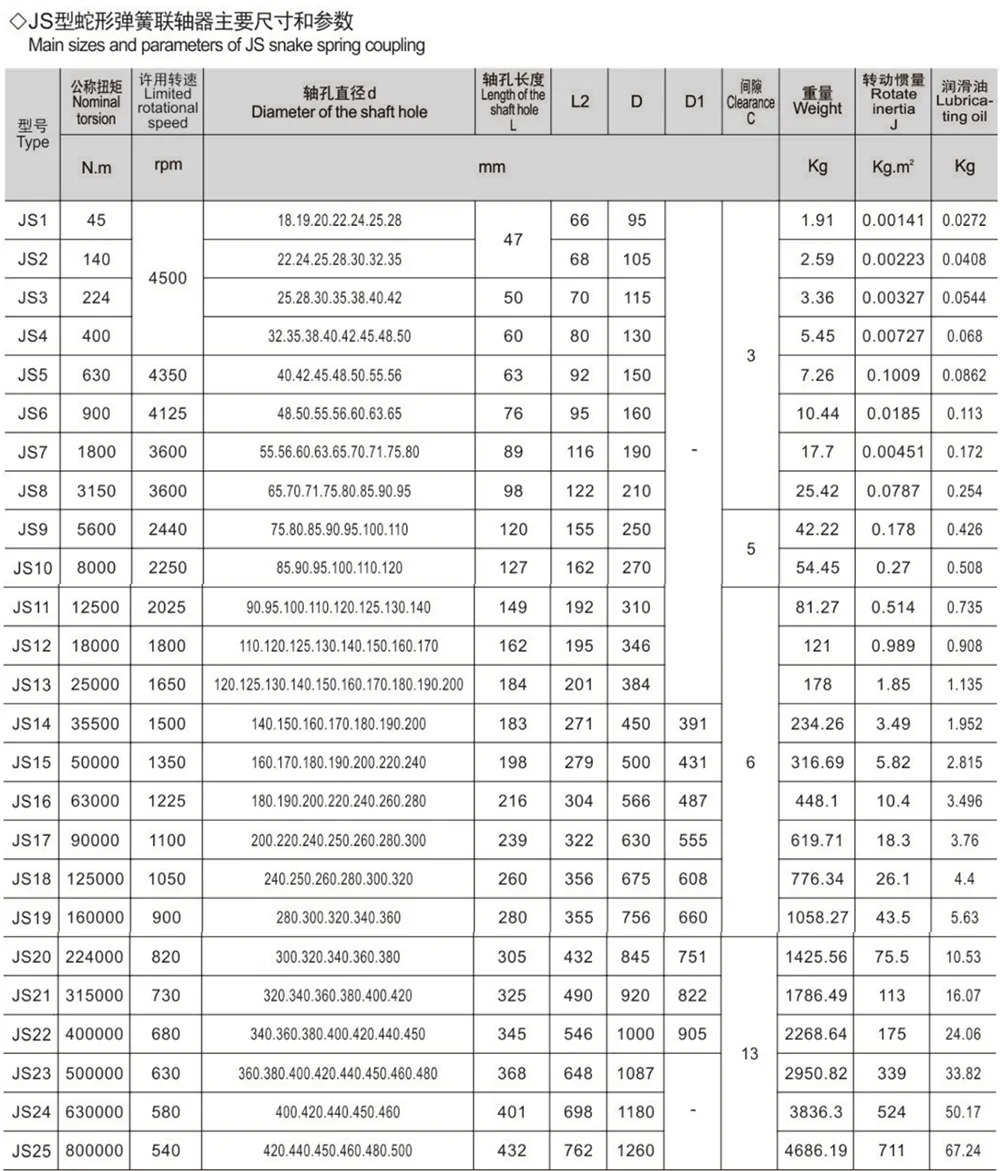

Obs: 1. Rådgör med vår teknikavdelning när du väljer axelhål (GB/T 3852). 2. Beräknar vikt och roterande tröghet som inget hålstatus.
