Elastisk stiftkoppling av typ HL

Till skillnad från gummibaserade elastiska kopplingar, använder den elastiska stiftkopplingen av HL-typ höghållfast nylon för sina transmissionsstift, vilket utnyttjar nylonmaterialets inneboende seghet och skjuvhållfasthet för att underlätta kraftöverföringen. Medan traditionella styva direktdriftsmetoder är benägna att ge vanliga problem som kilspårslitage, komponentbrott, utrustningsvibrationer och onormalt ljud, erbjuder denna produkt en perfekt lösning; den förlitar sig på nylonstiften för att dämpa stöten från start och stopp samtidigt som den dämpar vibrationer orsakade av växlande belastningar.

Designförmåga

1. Materialet i elastiska komponenter är linne så det har hög hårdhet och motståndskraft mot slitage och gäller för omständigheten med kausticitet.

2. Cirkelyta på metallbromsringen som manövreras genom härdning.

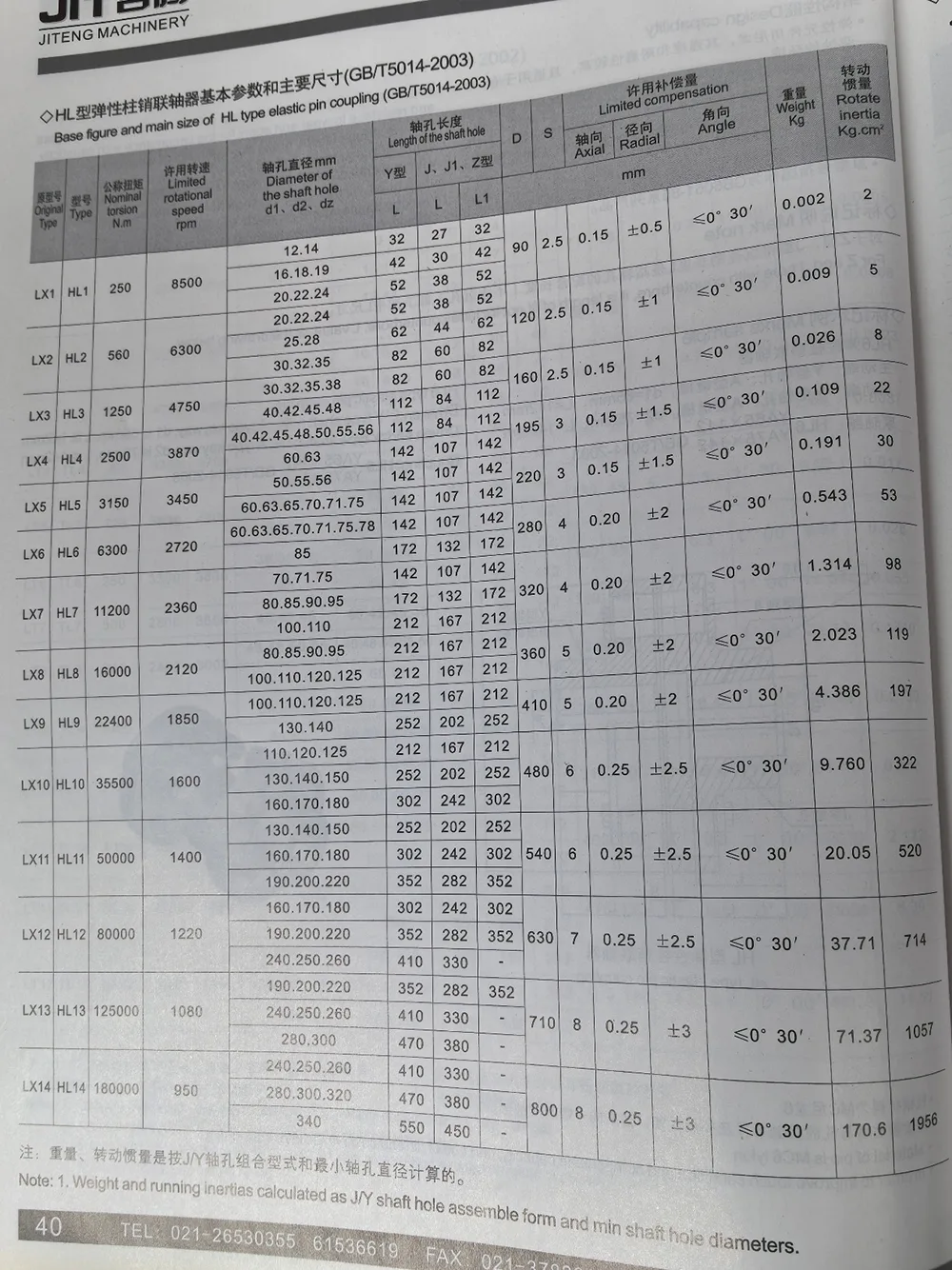

3. Håldimensioner, kilspårdimensioner och beteckningsmetod för kopplingen uppfyller kraven i GB/T 3852-1977, "Anslutningstyper och dimensioner för axelhål". De två kopplingshalvornas hål kan väljas oberoende och kombineras i valfri konfiguration.

4. Arbetstemperatur: Från -20 till +70 ℃.

5. Ursprunglig standard är internationell standard GB5051-85.

Markera anmärkning:

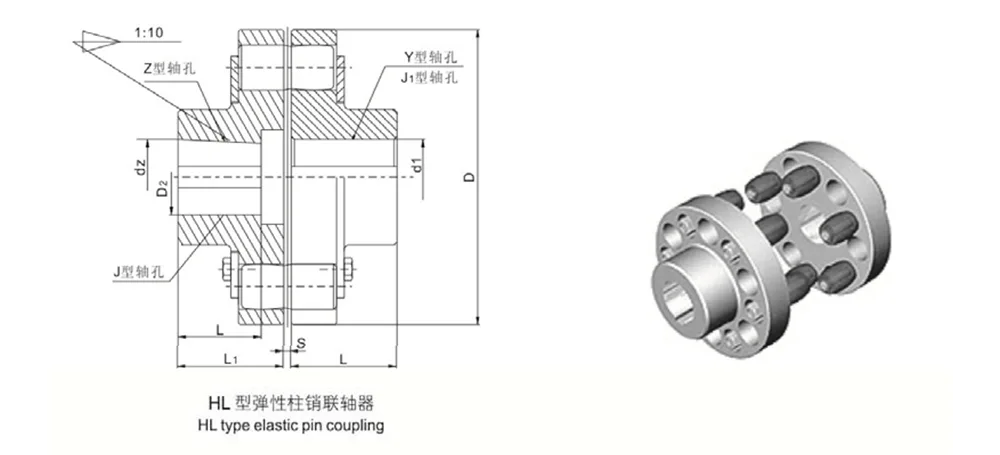

För Zand J-typ med försänkning, är passningslängden inte inkluderad, L-värde enligt ritningen nedan

Markera prov:

Elastisk stiftkoppling typ HL6

Drivände: Y-typ axelhål, A-typ kilspår, d1 är 65 mm, L är 142 mm

Driv ände: Y-typ axelhål, A-typ kilspår, d2 är 75 mm, L är 142 mm

Koppling: HL6 YA75×142YA65×142 GB/T5014-2003

Materialet på stiftet är MC6 lylon

För att förbättra beröringsvillkoren och kompensera kapaciteten, bör ena änden av stiftet göras till trumform.

Operationell lämplighet

Elastisk stiftkoppling av HL-typ har optimerats specifikt för standardmiljöer som kännetecknas av frekventa start/stopp och instabila belastningar. Den är kompatibel med den stora majoriteten av allmän mekanisk utrustning som involverar medelhöga belastningar, vilket optimerar utrustningens driftstatus direkt från källan.

- Anpassningsförmåga till frekventa omkastningar: Speciellt utformade för transmissionssystem som kräver upprepade start/stopp och kontinuerlig riktningsväxling, de elastiska nylonkomponenterna har tillräcklig seghet för att motstå de stötbelastningar som genereras av alternerande riktningar på lång sikt, vilket effektivt förhindrar problem relaterade till materialåldrande eller brott.

- Dämpande belastningsfluktuationer: När du stöter på mindre belastningsfluktuationer eller tillfälliga toppbelastningar under drift, använder nylonstiften sin inneboende elasticitet för att dämpa stöten och avleda kraften, och förhindrar därigenom transmissionsljud och utrustningsvibrationer orsakade av belastningsinstabilitet.

- Minskar nackdelar med stela anslutningar: Denna produkt tjänar som en ersättning för traditionella styva kopplingar i ett stycke och mjukar upp de hårda effekterna som är förknippade med stela direkta anslutningar, vilket effektivt eliminerar vanliga utrustningsfel som komponentbrott, kilspårslitage, kroppsvibrationer och driftsljud.

Säkerhetsskydd

- Skyddsmekanism för offeröverbelastning: I händelse av onormala driftsförhållanden - såsom utrustning som fastnar, stannar eller tillfällig överbelastning - är de interna nylonstiften designade för att förstöras genom skjuvbrott och därigenom aktivt avbryta hela vridmomentöverföringsvägen. - Skydd av högvärdig kärnutrustning: Överbelastningar fångas effektivt upp genom att de elastiska stiften skärs, vilket förhindrar dem från att fortplanta sig till nedströms strukturella komponenter. Detta ger ett robust skydd för dyra kärnkomponenter – såsom motorer, reducerare och spindlar – och skyddar dem mot oåterkalleliga skador.

- Mekaniskt stabilt skydd: Hela skyddsmekanismen är av rent mekanisk natur; den förblir opåverkad av faktorer som strömavbrott, signalfel eller miljöstörningar. Följaktligen överträffar dess skyddande stabilitet vida den för elektroniska larmbaserade säkerhetssystem, vilket gör den idealisk för komplexa och tuffa industriella verkstadsmiljöer.

Driftskompatibilitet

Jämfört med vanliga elastiska kopplingar erbjuder den elastiska stiftkopplingen av HL-typ en högre belastningskapacitet och täcker ett bredare spektrum av applikationsscenarier. Den kan samtidigt ta emot olika typer av medelstor överföringsutrustning inom flera industrier.

- Riktad applikationsfokus: Den är i första hand utformad för driftsmiljöer med medelstor belastning och är idealisk för mekanisk utrustning som involverar frekventa startstopp, riktningsväxlingar och alternerande stötbelastningar. Den åtgärdar effektivt branschbrister – specifikt den otillräckliga bärförmågan hos gummikopplingar och bristen på stötdämpning som är inneboende i stela kopplingar.

- Mångsidighet över branscher: Produktens kompatibilitet är inte begränsad av utrustningskategori; det kan framgångsrikt implementeras i gruvmaskineri, omfattande industriella produktionsanläggningar, olika bearbetningsmaskiner för lätt industri, såväl som vätskemaskiner som vattenpumpar och fläktar.

- Anpassningsförmåga till ny och befintlig utrustning: Med standardiserade dimensioner kan kopplingen förinstalleras direkt som en OEM-komponent i ny utrustning. Den fungerar också som en idealisk ersättning för gamla, utslitna kopplingar i befintliga maskiner; eftermonteringsprocessen är låg svårighetsgrad och kräver ingen modifiering av utrustningens ursprungliga transmissionsstruktur.

Varför välja Jiteng?

Som den ursprungliga tillverkaren av HL Type Elastic Pin Coupling har vårt företag ägnat år åt forskning och utveckling och tillverkning av olika elastiska kopplingar och vridmomentbegränsare. Vi tillhandahåller omfattande, one-stop-supporttjänster till inhemska och internationella köpare – som täcker alla steg från produktkvalitetskontroll och leverans till produktval och support efter försäljning.

1. Intern FoU och tillverkning med strikt kvalitetskontroll:

Hela serien av kopplingar av HL-typ genomgår integrerad egenproduktion. De elastiska nylonstiften – den enda outsourcade komponenten – tillverkas av strikt anskaffade, högrena, slitstarka råmaterial. Varje batch genomgår rigorösa vridmoment- och skjuvprovningar innan de lämnar fabriken.

2. Gott lager och effektiv leverans:

Vi har ett färdigt lager av standardkopplingsmodeller och extra nylonstift. Vi är utrustade för att utföra beställningar som sträcker sig från enstaka prover till storskaliga bulkköp, vilket eliminerar de långa ledtiderna som vanligtvis förknippas med anpassade tillverkningscykler.

3. Gratis, exakt produktvalstjänst

Vårt tekniska team analyserar faktorer som utrustningsbelastningstyp, start-stoppfrekvens och axeldiameterparametrar för att skilja mellan produktserien HL elastisk stift och TL elastisk hylsa, och matchar därigenom varje kund med den mest lämpliga kopplingslösningen.

4. Omfattande eftermarknadssupport under hela livscykeln

Vi tillhandahåller måttritningar och installationshandledning gratis, och erbjuder teknisk fjärrstyrning specifikt för våra utländska kunder. Dessutom stöder vi anpassning av icke-standardiserade hålstorlekar och stift med specialiserade hårdhetsnivåer för att säkerställa kompatibilitet med utrustning som arbetar under unika förhållanden.
