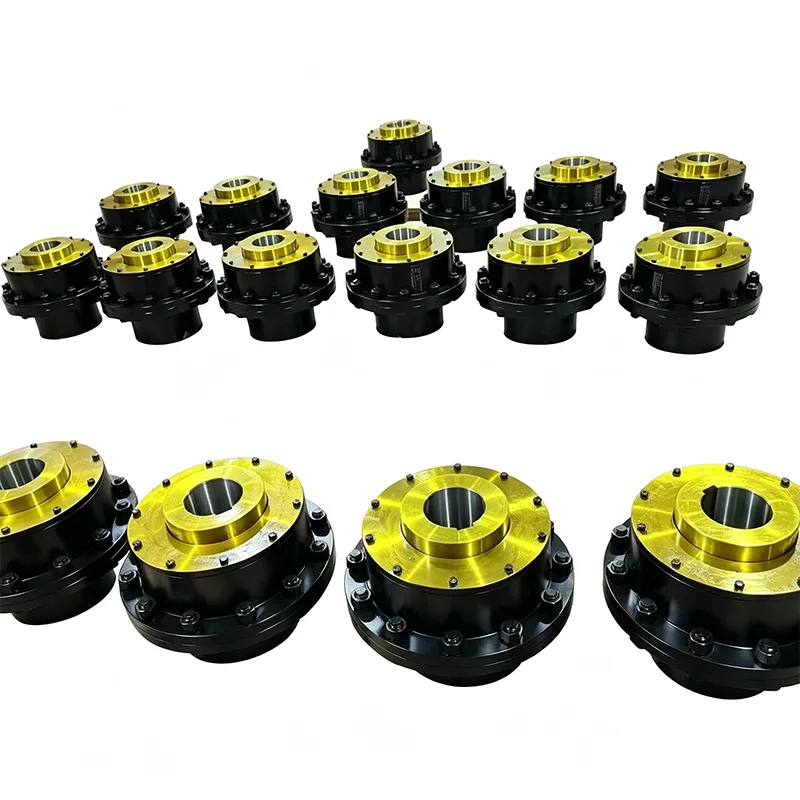

GIICL Typ Trumma Kuggkoppling

Trumväxelkopplingen av GIICL-typ är en växellådskomponent av högklassig typ som är noggrant konstruerad för tunga transmissionsapplikationer som kännetecknas av långa spännvidder och betydande inriktningsavvikelser. Till skillnad från konventionella växelkopplingar med en trumma, använder denna produkt en precisionsstruktur med dubbla trummor, vilket resulterar i avsevärt förbättrad feltolerans och anpassningsförmåga. Med exceptionell strukturell styvhet och hög koncentricitetsprecision, motstår den deformation och lossning även under långvarig drift. Den tar specifikt upp kritiska industriutmaningar förknippade med transmissionsaxlar med långa spann—såsom dålig uppriktning, utrustningssättning, ramdeformation och driftsförskjutning.

Vilka applikationsscenarier passar det?

Trumväxelkopplingen av GIICL-typ är exakt skräddarsydd för tungindustrimiljöer som involverar transmissioner med långa spann, betydande installationsfel och kontinuerliga, högintensiva operationer. Den är kompatibel med ett omfattande utbud av utrustningstyper och visar exceptionell anpassningsförmåga till olika miljöförhållanden, vilket säkerställer låg felfrekvens och hög driftsäkerhet.

Idealisk för storskaliga tunga maskiner

Den fungerar som en heltäckande tillbehörslösning för ett brett utbud av stora och medelstora tunga maskiner – inklusive kulkvarnar, roterande ugnar, krossar, hissar, långdistanstransportörer, stålvalsutrustning, stora vinschar, industrifläktar, kompressorer och tunga pumpar. Den täcker de centrala maskinkraven inom gruv-, metallurgi-, byggmaterial- och kemisk industri.

Anpassad för komplexa och svåra driftsförhållanden

Den fungerar tillförlitligt i utmanande miljöer – inklusive utomhusplatser utomhus, dammiga verkstäder och fuktiga förhållanden. Det gör det möjligt för utrustning att upprätthålla 24-timmars, oavbrutna, högintensiva produktionscykler utan frekventa haverier, vilket effektivt förhindrar kostsamma stilleståndstider.

Speciellt optimerad för långdistansöverföringar

Konstruerad för att specifikt ta itu med de kritiska problem som är förknippade med transmissionsaxlar med långa spann – såsom känslighet för felinriktning och dålig inriktningsprecision – dess stabila struktur motstår deformation och lossning. Den står som standardkomponenten för tunga, långväga industriella transmissionsapplikationer.

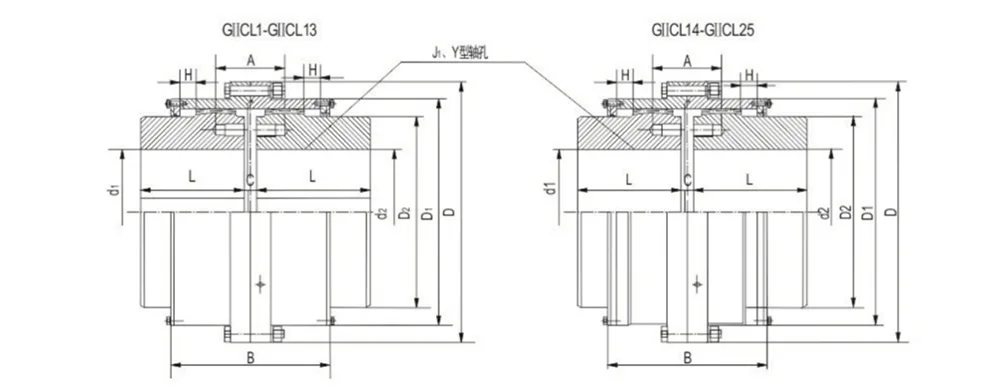

Strukturella egenskaper

Kompakt och robust monteringsstruktur

Enheten har en snygg, kompakt övergripande layout med en flänsanslutningsmetod som säkerställer en stadig och pålitlig skarv, vilket förhindrar att den lossnar eller förskjuts under drift. Installations-, demonterings- och inriktnings-/idrifttagningsprocesserna är enkla och kräver inga komplexa verktyg eller specialiserad teknisk expertis, vilket avsevärt minskar arbets- och tidskostnaderna på plats.

Högeffektiv tätning och design med lågt underhåll

Trumväxelkopplingen av GIICL-typ har en integrerad, tättslutande struktur som effektivt förhindrar inträngning av externt damm och samtidigt eliminerar internt smörjmedelsläckage. Detta förlänger smörjintervallen, minskar behovet av frekvent underhåll och oljepåfyllning och sänker avsevärt driftskostnader och stilleståndsförluster för företag.

Omfattande specifikationer: Universell och anpassningsbar

Hela produktserien använder en standardiserad design, som är naturligt kompatibel med vanliga anslutningsmetoder som standard kilspår, cylindriska hål och koniska hål. Dessutom stöder vi anpassning av olika icke-standardiserade dimensioner och speciella strukturer, vilket gör att vi kan matcha överföringsportarna för de allra flesta tunga maskiner.

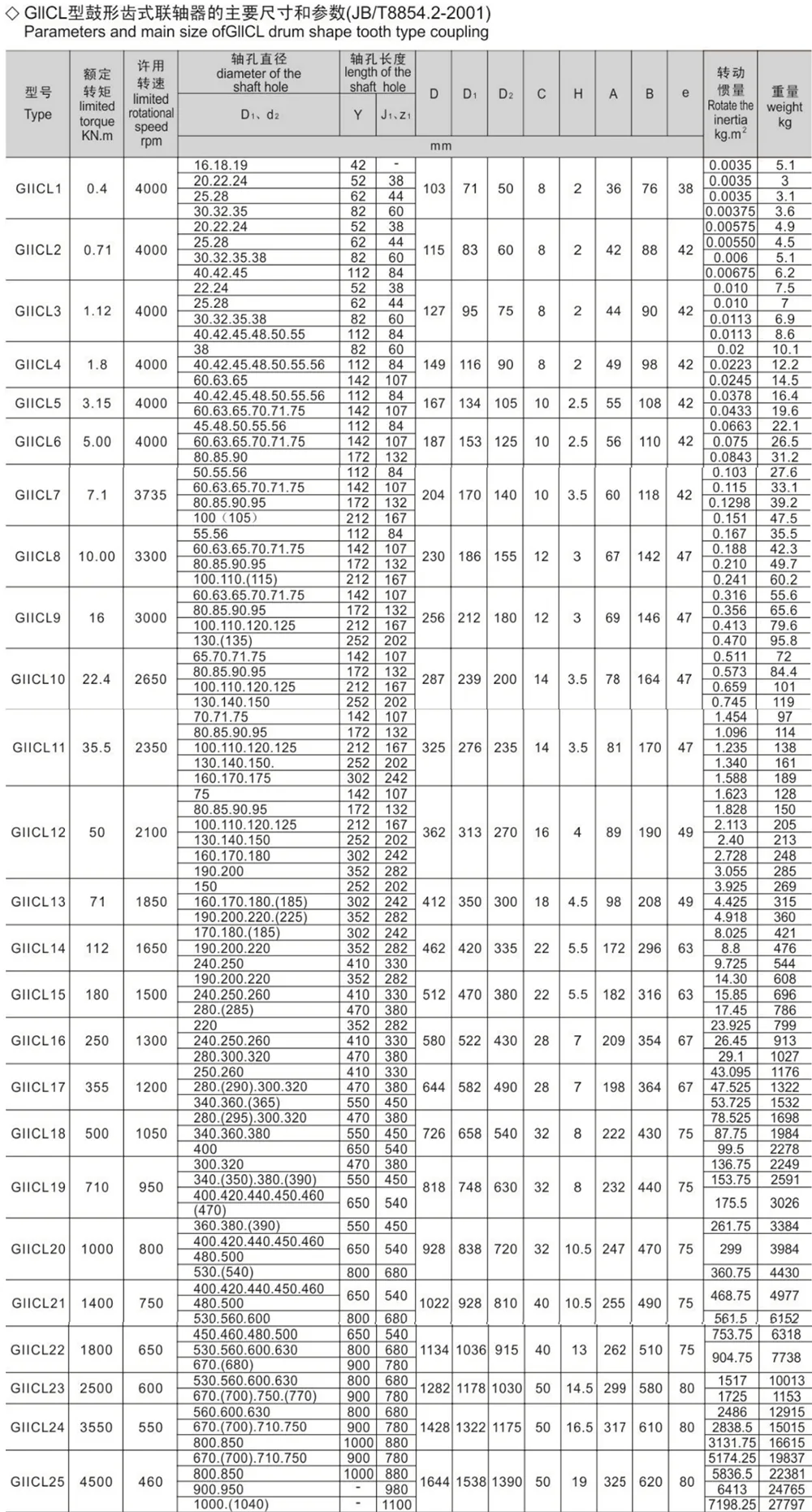

1. rotationsvolymen och vikten beräknas med J1, inklusive axelförlängning. 2, bestäms axellängden av J-typ

2. Håldiametern med fäste används inte vid ny design.

Varför välja Jiteng?

Som en originalutrustningstillverkare (OEM) upprätthåller Jiteng oberoende kontroll över hela värdekedjan – som omfattar FoU, produktion, kvalitetsinspektion och eftermarknadsservice – och skyddar därmed kundernas intressen över flera dimensioner: kvalitet, leveranssäkerhet, anpassningsförmåga och utmärkt service.

- Rigorös, end-to-end kvalitetskontroll: Innan de lämnar fabriken genomgår varje trumkoppling av GIICL-typ tre kärninspektionssteg: precisionsdimensionell mätning, nominellt vridmomenttestning och omfattande visuell kvalitetsinspektion. Denna rigorösa process eliminerar frisläppandet av defekta produkter och säkerställer att varje enhet fungerar med stabilitet och hållbarhet.

- Direkt-från-fabriksvärde (inga mellanhänder): Vår rena fabriksdirekta leveransmodell eliminerar prispåslag som är förknippade med mellanhänder. Detta ger betydande kostnads-prestandafördelar för bulkinköp, vilket gör det till ett idealiskt val för utrustningstillverkare som söker partikomponenter och för industri-/gruvföretag som kräver regelbunden påfyllning av lager.

- Flexibel icke-standardanpassning: Vi erbjuder flexibla anpassningstjänster, inklusive icke-standarddimensionell bearbetning, specialiserade axelhålskonfigurationer och modifieringar skräddarsydda för specifika driftsförhållanden. Vi kan specifikt optimera produktdesign och tillverkningsprocesser för att passa utmanande miljöer – som de som involverar höga temperaturer, hög luftfuktighet eller höga dammnivåer.

- Omfattande teknisk support och eftermarknadssupport: Vi tillhandahåller en svit av stödtjänster, inklusive en-till-en produktvalsvägledning, teknisk felsökning för installation och skräddarsydda lösningar för utrustningsintegration. Vårt mål är att leverera stabila, effektiva och hållbara kraftöverföringslösningar till ett brett spektrum av industri- och gruvföretag.

Högtolerans operativ prestanda

Med hjälp av en precisionsmaskig, dubbelkrönt växelstruktur, erbjuder GIICL Type Drum Gear Coupling kapacitet för avvikelsekompensation och funktionsfeltolerans som vida överstiger standardkopplingar. Detta gör den idealisk för anpassning till komplexa, variabla och icke-standardiserade driftsförhållanden. - Intelligent multidimensionell feljusteringskompensation: Med en precisionsdesign med dubbla krönade kugghjul, kompenserar denna koppling omfattande för axiella, radiella och vinkelförskjutningar som uppstår under utrustningens drift. Den löser perfekt vanliga industriella utmaningar som dålig uppriktning i långa drivaxlar, utrustningssättningar, ramdeformation och driftsförskjutning.

- Enhetlig lastfördelning för att förhindra transmissionsfel: Den specialiserade kuggprofilen säkerställer jämn lastfördelning under ingrepp. Detta förhindrar effektivt problem som lokaliserat tandytslitage, överföringsstopp, onormalt driftljud och effektavvikelser, vilket avsevärt förbättrar driftsstabiliteten för hela transmissionssystemet.

- Anpassningsförmåga till komplexa förhållanden med hög snedställningstolerans: Denna koppling ställer lägre krav på utrustningsinstallationsprecision. Den är väl lämpad för produktionsmiljöer som kännetecknas av betydande installationsfel och komplexa, varierande driftsförhållanden, och är fullt kompatibel med kraven på eftermontering av transmissionen för olika åldrande eller modifierad utrustning.

FAQ

- Q1: Vad är kärnskillnaden mellan trumkopplingar av GIICL-typ och standard GICL-typ?

- A1: GIICL använder en dubbelkrönt kugghjulsstruktur, som erbjuder överlägsna felinställningskompensationsmöjligheter, funktionsfeltolerans och strukturell stabilitet. Den är speciellt utformad för komplexa driftförhållanden som involverar långa drivaxlar, betydande installationsfel och utrustningssättning eller deformation. GICL, omvänt, har en konventionell enkelkrönt struktur; den är bättre lämpad för vanliga korta avstånd, tunga applikationer där inriktningsprecisionen är relativt hög. Följaktligen skiljer sig tillämpningsscenarierna för dessa två typer avsevärt.

- F2: Varför är GIICL-kopplingen det föredragna valet för långdistanstransportutrustning?

- A2: Drivaxlar med långa spann är mycket känsliga för problem som felinriktning, strukturell sättning och ramdeformation. GIICL:s exceptionella flerdimensionella feljusteringskompensationsförmåga gör den perfekt lämpad för sådana förhållanden. Dessutom förhindrar dess robusta strukturella styvhet lossning eller deformation, medan dess effektiva tätningsmekanism säkerställer en extremt låg felfrekvens. Detta garanterar den långsiktiga stabiliteten hos tunga, långdistanstransmissionssystem, vilket gör det till det dedikerade och idealiska valet för sådana applikationer.

- F3: Är rutinunderhållet för denna koppling svårt?

- A3: Trumväxelkopplingen av typ GIICL har en tätt sluten struktur som effektivt förhindrar inträngning av damm och oljeläckage. Detta möjliggör förlängda smörjintervall, vilket eliminerar behovet av frekventa avstängningar av utrustningen för att fylla på smörjmedel eller utföra underhåll. Rutinunderhåll kräver helt enkelt periodiska kontroller av flänsbultarnas åtdragning och tätningarnas integritet, vilket avsevärt minskar utrustningens stilleståndstid och tillhörande förluster.
