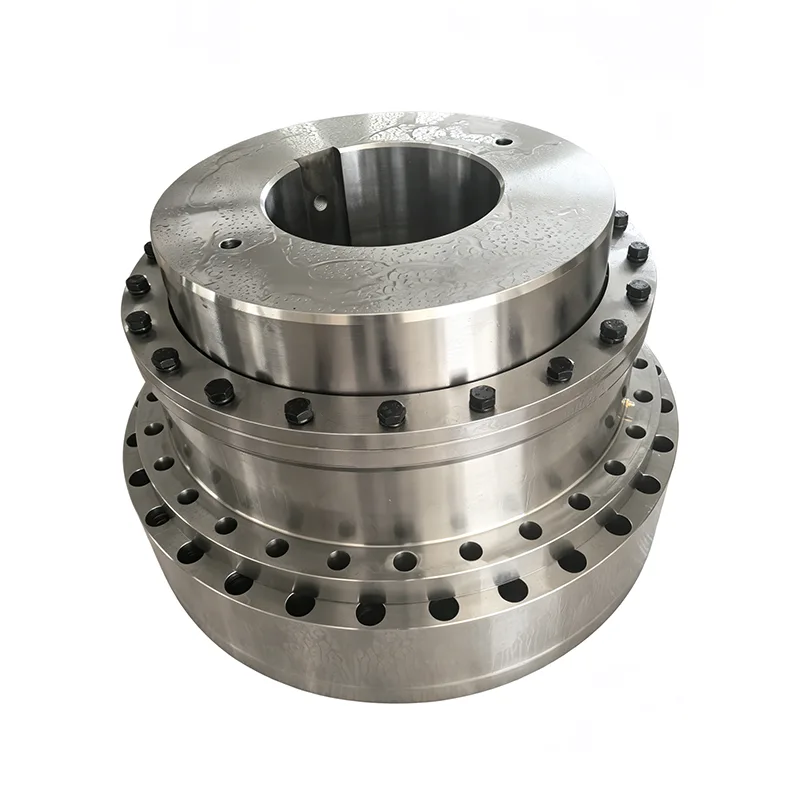

GICL Type Drum Gear Coupling fungerar som en kraftfull anslutningskomponent i industriella kraftöverföringssystem. Genom att använda en unik ingreppsstruktur som parar konvexa (krönta) utvändiga tänder med raka inre tänder, övervinner den begränsningarna hos standardkuggkopplingar med raka kuggar – som lider av begränsad kompensationsförmåga för feljusteringar – genom att utnyttja den krökta profilen på kugghjulen för att uppnå flerriktad kompensation för installationsfel.
Denna produkt har en exceptionell maximal vridmomentkapacitet och minimal effektförlust. Den kan stödja kontinuerlig drift med full last av tunga maskiner – som kulkvarnar och krossar – under långa perioder, samtidigt som den är idealisk för högprecisionstransmissionsenheter och utrustning som arbetar i tuffa utomhusmiljöer.

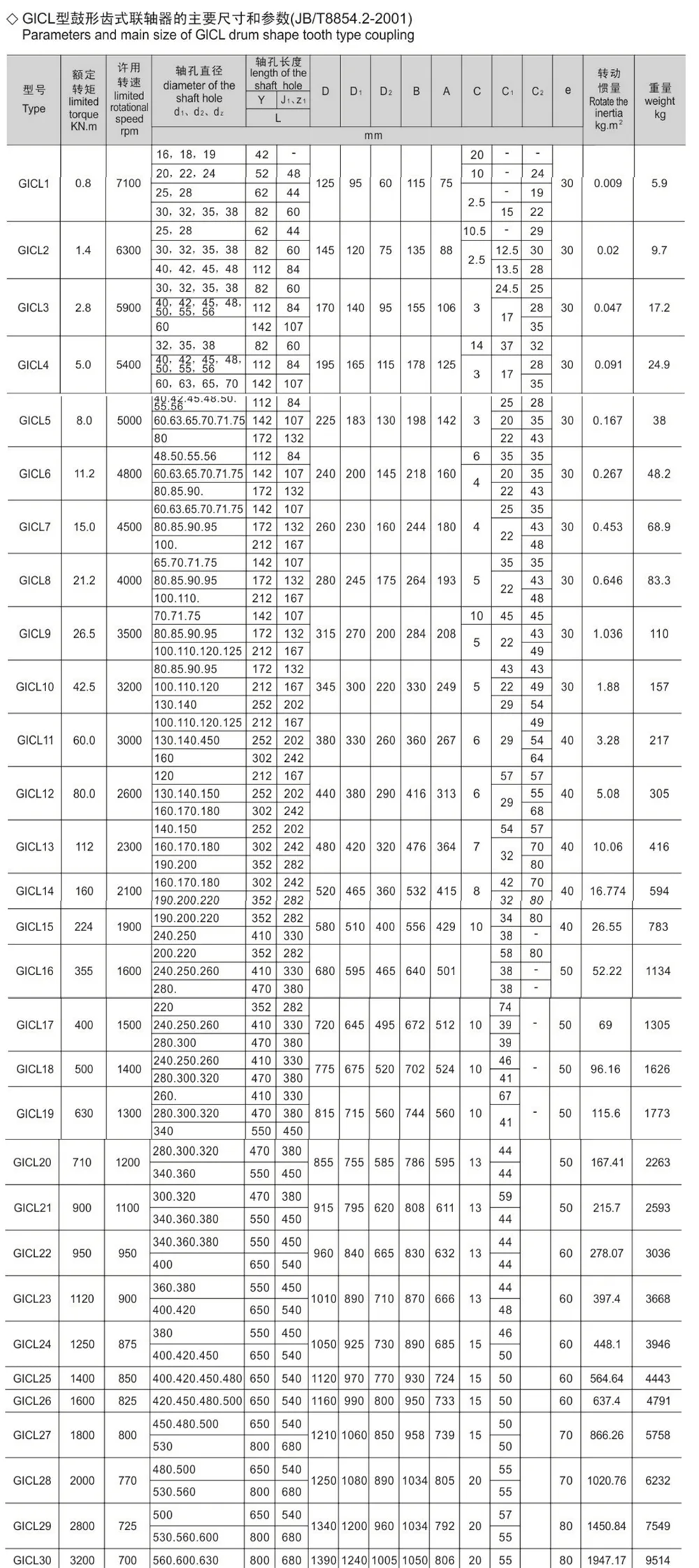

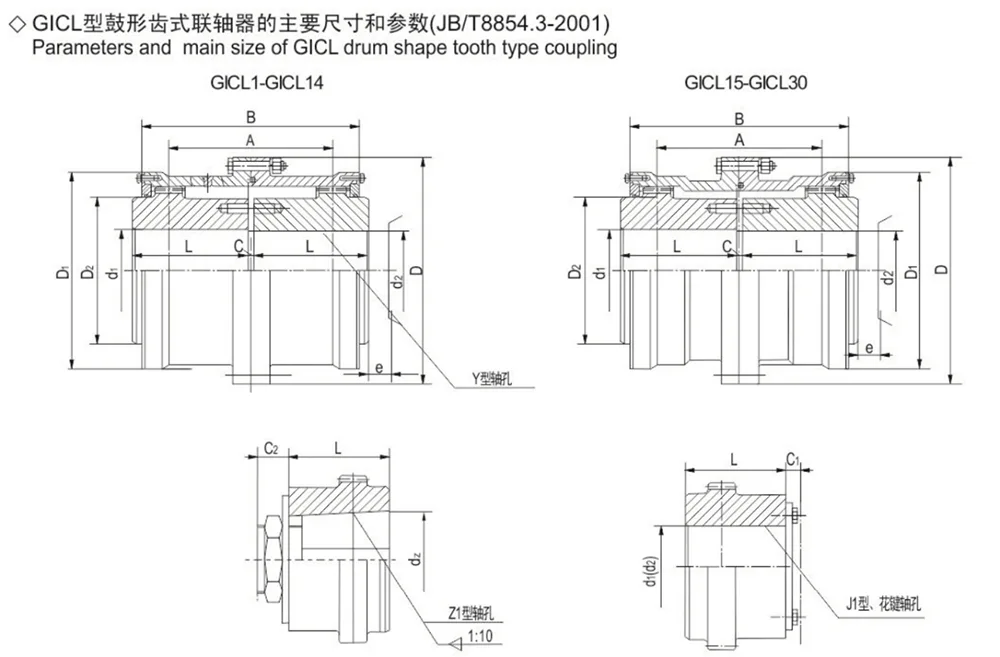

1. Kvaliteten och tröghetsmomentet är approximationer beräknade av den minsta diametern och den största längden på axellängden.
2. Tätningsringen antas av den cirkulära ytan filtad av gummi.
3. På grund av behov kunde J1-axelhålet inte använda blockringen i änden.
4. Tillåt orienteringskompensation1° 30'

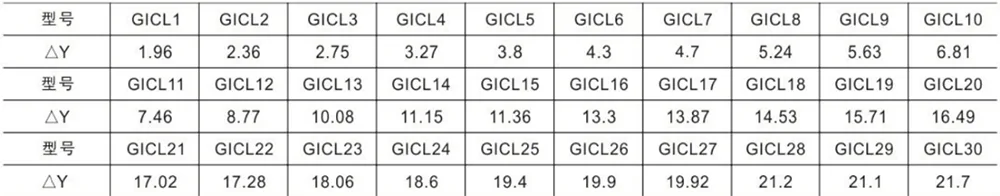

5. Tillåt radiell kompensation, Y är enligt följande lista
GICL Type Drum Gear Coupling har enastående nominell vridmomentkapacitet och extremt låg kraftöverföringsförlust, vilket resulterar i hög transmissionseffektivitet. Det underlättar energibesparing och kostnadsreduktion även under långvarig drift med full last, vilket effektivt uppfyller de kontinuerliga effektkraven för tunga maskiner med hög effekt.
Tack vare dess unika krönade kugghjulsstruktur – som utnyttjar det inneboende spelet som de böjda kuggprofilerna ger – kan kopplingen samtidigt kompensera för axiella, radiella och vinkelförskjutningar. Detta löser effektivt den branschomfattande utmaningen att uppnå exakt koaxial inriktning under utrustningsmontering.
Kopplingen ger en inneboende dämpning och vibrationsdämpande effekter under drift, vilket resulterar i låga totala ljudnivåer. Det säkerställer smidig kraftöverföring över både hög- och låghastighetsdriftsförhållanden, vilket effektivt minskar totala maskinvibrationer och komponentslitage, vilket förlänger livslängden för hela transmissionssystemet.
GICL Type Drum Gear Coupling är kompatibel med ett brett utbud av vanliga tunga maskiner, inklusive kulkvarnar, krossar, hissar, transportörer, valsverk, vinschar, kemiska pumpar och storskaliga kompressorer. Den fungerar som en ofta specificerad anslutningskomponent för originalutrustningstillverkare (OEM) av tunga industrimaskiner.
Oavsett om den används i tuffa utomhusmiljöer utsatta för vind och regn, i högbelastningsverkstäder som kräver kontinuerlig produktion dygnet runt, eller i precisionstransmissionsstationer där hög inriktningsnoggrannhet är avgörande, bibehåller denna koppling stabil och pålitlig prestanda.
Dessa komponenter är mycket anpassningsbara till olika miljöer och kännetecknas av låga felfrekvenser i fält, och erbjuder kontrollerbara totala inköps- och underhållskostnader. De utmärker sig som mycket kostnadseffektiva standardkomponenter för olika tunga transmissionssystem som finns i industri- och gruvtillämpningar.
Genom att utnyttja våra egna interna bearbetningslinjer uppnår vi helt autonom produktion över hela arbetsflödet – från kvalitetskontroll, anpassning och prissättning till support efter försäljning – och eliminerar därigenom pålägg från mellanhänder.
Alla produkter tillverkas och levereras i strikt överensstämmelse med gällande industristandarder. Varje färdig enhet genomgår en rigorös inspektionsprocess i tre steg – precisionsdimensionell verifiering, testning av faktiskt nominellt vridmoment och omfattande visuell inspektion – för att garantera kompromisslös fabrikskvalitet.
Vi erbjuder flexibla anpassningstjänster för att möta specifika kundkrav, inklusive icke-standardiserade yttre dimensioner och specialiserade håldiametrar. Dessutom kan vi konstruera skräddarsydda modifierade modeller speciellt utformade för att klara utmanande driftsförhållanden, såsom korrosiva miljöer eller extrema temperaturer.
Genom att eliminera lager av mellanliggande markeringar erbjuder vi konkurrenskraftiga priser – med ännu förmånligare priser tillgängliga för bulkorder. Vi tillhandahåller omfattande teknisk support och eftermarknadsservice, och levererar kontinuerligt kostnadseffektiva transmissionslösningar till ett brett utbud av industri- och gruvföretag.
F1: Vad är kärnskillnaden mellan GICL Type Drum Gear Coupling och en standard koppling med rak kugg?
A1: Standard kopplingar med raka kuggar har en linjär kuggprofil, som endast tillåter minimal snedställning och ställer höga krav på installationsinriktning. Däremot använder GICL en "trumformad" (krönt) yttre tandprofil; denna design säkerställer en jämnare belastningsfördelning över tandytorna och erbjuder ett betydligt bredare utbud av kompensation för axiella, radiella och vinkelförskjutningar. Följaktligen fungerar GICL tillförlitligt även när utrustningsinstallationen uppvisar större inriktningsavvikelser, vilket gör den lämplig för ett bredare spektrum av driftsförhållanden.
F2: Kan denna produkt användas under längre perioder i utomhusmiljöer som kännetecknas av kraftigt damm och regn?
A2: Den här produkten har en växelstruktur helt i metall och innehåller inga elastiska komponenter – som gummi eller nylon – som är benägna att åldras. Den fungerar stabilt i fuktiga, dammiga utomhusmiljöer; rutinmässig periodisk smörjning med fett är det enda underhåll som krävs. Detta gör den till ett idealiskt val för användning året runt i gruvdrift och utomhuskrossanläggningar.
F3: Är GICL-kopplingen ett lämpligt val för utrustning som ofta växlar mellan höga och låga driftshastigheter?
A3: Trumväxelkopplingen av GICL-typ säkerställer smidig kraftöverföring under både höga och låga hastigheter, och erbjuder utmärkt vibrationsdämpning och brusreducerande kapacitet. Vibrationsstötar till följd av frekventa hastighetsfluktuationer buffras och absorberas effektivt genom ingreppet mellan kugghjulens tänder, vilket minimerar slitaget på axelsystemet och reduceringen.
F4: Vad händer om de erforderliga axelhålsdimensionerna inte överensstämmer med standardspecifikationerna? Kan fabriken utföra anpassad borrningsbearbetning?
A4: Vi stöder anpassade bearbetningstjänster. Som en direkt tillverkare kan vi bearbeta icke-standardiserade axelhål för att matcha de faktiska axeldiametrarna på våra kunders utrustning. Dessutom, för applikationer som involverar korrosiva miljöer eller höga temperaturer, kan vi tillämpa specialiserade ytbehandlingar för att möta de specifika monteringskraven för icke-standardiserade maskiner.
