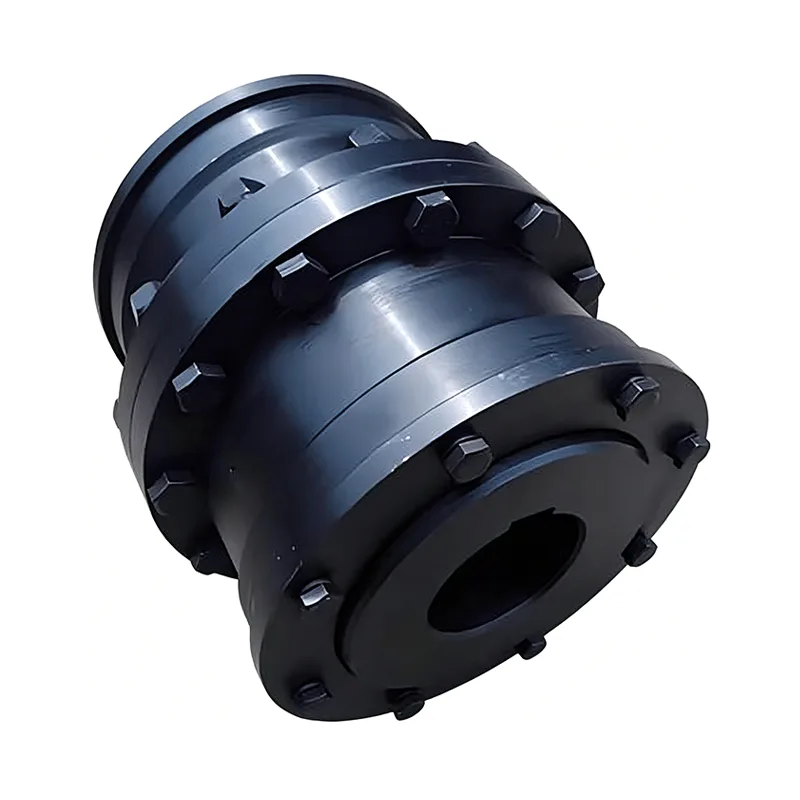

NGCL Typ Trumma Kuggkoppling

NGCL Type Drum Gear Coupling är en specialiserad, integrerad transmissionskomponent för lyftmaskiner – en sällsynt kundanpassad produkt på marknaden som unikt kombinerar ett bromshjul och en växelkoppling till en enda enhet. Till skillnad från konventionella växelkopplingar – som kräver separat montering, tillägg av ett fristående bromshjul och tråkiga inriktningsprocedurer på plats – integrerar NGCL transmissionens växelkropp och bromshjulet i en enda enhetlig gjutning. Levereras som en komplett strukturell enhet, och eliminerar effektivt vanliga problem vid källan, såsom monteringsfel på plats och bromssynkroniseringsfel.

Bromshjulet genomgår precisionsbearbetning för att säkerställa en plan, slät friktionsyta; kombinerat med felinställningskompenserande egenskaper hos dess krönta kuggar, överför enheten inte bara ett tillförlitligt tungt vridmoment utan underlättar också exakt bromsning i kombination med olika bromssystem – speciellt för att hantera de operativa kraven på lyftutrustning, såsom frekventa starter, stopp och momentana bromskrav.

Vilka är de viktigaste särskiljande egenskaperna jämfört med vanliga växelkopplingar för allmänt bruk?

1. Integrerad strukturell design

Bromshjulet och kopplingskroppen är gjutna som en enda integrerad enhet. Detta eliminerar behovet av att separat köpa och installera oberoende bromskomponenter, vilket förenklar den övergripande transmissionslayouten för maskinen. Det sparar avsevärt det begränsade installationsutrymmet som vanligtvis finns inom lyftutrustning, vilket resulterar i en mer kompakt och strömlinjeformad strukturell konfiguration.

2. Bromsfriktionsyta med hög precision

Friktionsytan på bromshjulet bearbetas med precisionssvarvningstekniker, vilket säkerställer exceptionell planhet och snäva dimensionstoleranser. Detta möjliggör ett perfekt, sömlöst gränssnitt med ett brett utbud av standardbromssystem som för närvarande finns tillgängliga på marknaden, vilket säkerställer en känslig bromsrespons utan någon stamning eller fördröjning.

3. Optimerad för lyftspecifika förhållanden

Den uppnår synkroniserad, koordinerad drift mellan kraftöverföring och mekanisk bromsning. Detta löser effektivt vanliga driftsproblem som är inneboende i lyftutrustning – såsom högfrekventa starter och stopp, fördröjd bromsrespons och betydande koaxialitetsavvikelser under montering på plats – samtidigt som den är speciellt konstruerad för att motstå de alternerande stötbelastningar som är karakteristiska för lyftoperationer.

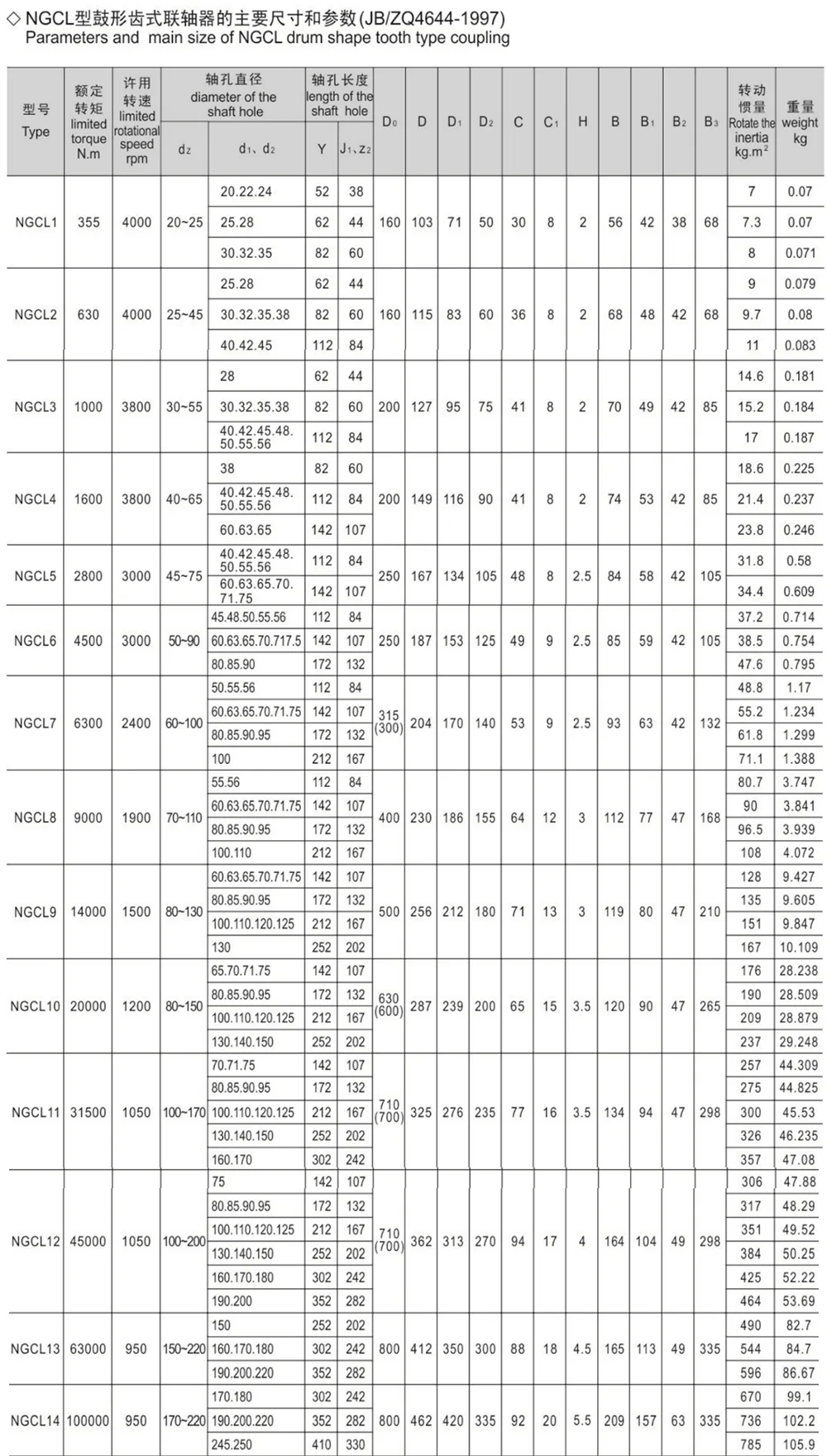

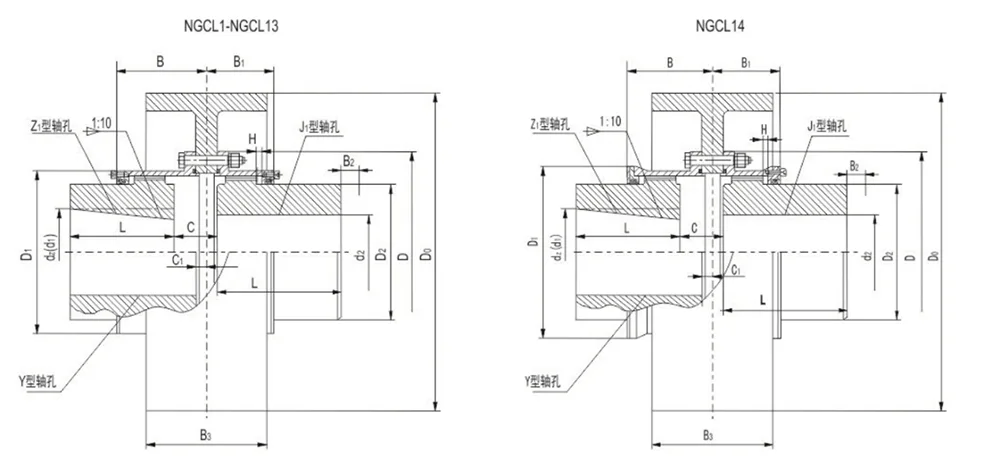

Produktstruktur och prestanda

Genom en rationaliserad strukturell layout är NGCL-typ trumväxelkopplingen heltäckande skräddarsydd för att möta de högintensiva och högfrekventa operativa kraven för lyftutrustning över tre nyckeldimensioner: passningsprecision, miljöskydd och enkel montering/underhåll.

- Hög styvhet; Motståndskraftig mot deformation och lossning: Bromshjulet och växelkroppen har högprecisionskoppling och stark strukturell integritet, vilket säkerställer riklig övergripande styvhet för enheten. Under påverkan av momentana stötar och växlande belastningar som är typiska för lyftoperationer, förblir kopplingen motståndskraftig mot strukturell deformation, flänslossning och felinställning av växelkroppen, vilket säkerställer exceptionell driftsstabilitet.

- Helt förseglad; Anpassad för tuffa miljöer: Utrustad med en högkvalitativ sammansatt tätningsstruktur, erbjuder kopplingen treskiktsskydd mot damm, vatteninträngning och fettläckage. Detta gör att den tål långvarig, högintensiv kontinuerlig drift i utomhusmiljöer som kännetecknas av höga dammnivåer, hög luftfuktighet och alla väderförhållanden.

- Bekväm montering; Enkelt underhåll: Den övergripande strukturen är välorganiserad, vilket underlättar enkel montering, inriktning och finjustering utan behov av specialiserade eller komplexa verktyg. Rutinunderhåll kräver endast periodisk smörjning, vilket effektivt minskar arbetskostnaderna förknippade med underhåll och minimerar förluster av stilleståndstider, vilket säkerställer en långsiktig, stabil drift av maskineriet.

Underhållsrekommendationer

- Periodisk smörjning och underhåll: Fyll på med högkvalitativt växellådsfett med jämna mellanrum baserat på driftsfrekvens. För applikationer som involverar frekventa starter och stopp, rekommenderas det att inspektera smörjstatusen varje månad och utföra ett komplett fettbyte var 3:e till 6:e månad. Detta förhindrar torr friktion på kugghjulsytor, onormalt slitage och stamning i transmissionen, vilket säkerställer smidigt ingrepp av de trumformade kugghjulens tänder.

- Inspektion av bromshjulsyta: Under rutininspektioner, var noga uppmärksam på tillståndet på bromshjulets friktionsyta. Ta omedelbart bort eventuellt samlat damm, oljerester eller föroreningar för att förhindra att ytan glider, vilket kan leda till bromsfel eller försenad bromsrespons. Om friktionsytan uppvisar ojämnt slitage, spår eller deformation, utför omedelbara reparationer eller byten för att säkerställa bromsprecision.

- Inspektion av tätning och fästelement: Inspektera regelbundet integriteten hos ändtätningarna och packningarna. Byt ut dem omedelbart om tecken på åldrande, läckage eller skador upptäcks för att förhindra att damm och regnvatten kommer in i det inre och orsakar slitage på växelkroppen. Kontrollera samtidigt att flänsbultarna är åtdragna för att förhindra att de lossnar eller förskjuts på grund av långvarig vibration. - Hantering av drifttillstånd: Förbjud strängt långvarig drift under överbelastning eller överhastighetsförhållanden. Undvik frekventa, högintensiva nödbromsar för att minimera omedelbart stötslitage på växelkroppen och bromstrumman. För utrustning som används utomhus, se till att lämpliga skyddsåtgärder finns på plats för att minska långvarig exponering för direkt solljus och nedsänkning av regnvatten, och därigenom bromsa komponenternas åldringshastighet.

Fördelar med vår modell direkt från fabrik

Jiteng följer strikt industristandarder under hela produktionsprocessen av våra NGCL-typ trumkopplingar. Vi har etablerat en omfattande servicekedja – som omfattar kvalitetsinspektion, lagerhantering, specialtillverkning och support efter försäljning – för att skydda våra kunders inköps- och driftsintressen.

- Rigorös kvalitetsinspektion i flera steg: Innan den lämnar fabriken genomgår varje färdig produkt en sekvens av tre kärninspektionssteg: precisionsdimensionell verifiering, testning av nominellt vridmoment och omfattande visuell screening. Denna rigorösa process säkerställer att inga defekta produkter skickas, vilket garanterar en stabil och pålitlig kvalitet på varje enhet.

- Direkt-från-fabriksförsörjning med gott om lager: Vi arbetar på en ren direktförsäljningsmodell och eliminerar de lager av markeringar som vanligtvis påtvingas av mellanhänder. Vi har ett färdigt lager med standardspecifikationer för att säkerställa snabb leverans. Dessutom kvalificerar köp av stora volymer till rabatterade priser, vilket ger exceptionellt värde för pengarna.

- Omfattande stöd för icke-standardanpassning: Vi erbjuder fulldimensionella anpassningsmöjligheter för att möta specifika utrustningskrav – inklusive icke-standardiserade yttre dimensioner, specialiserade hålstorlekar och unika kilspårspecifikationer. Dessutom kan vi implementera processuppgraderingar och modifieringar skräddarsydda för speciella driftsmiljöer, såsom de som involverar höga temperaturer, hög luftfuktighet eller tunga dammbelastningar.

- One-Stop Technical and After Sales Support: Vi tillhandahåller en rad kostnadsfria tekniska tjänster – inklusive produktvalsvägledning, installationsinstruktioner och driftsoptimeringskonsultation – med stöd av ett robust och heltäckande supportsystem efter försäljning.

FAQ

- Q1: Vad är den viktigaste skillnaden mellan NGCL-kopplingen och GIICL/GICL-växelkopplingarna?

A1: Trummakopplingen av NGCL-typ har en integrerad bromstrumma i ett stycke, som tjänar den dubbla funktionen av både kraftöverföring och bromsning. Den är speciellt utformad för användning i lyft- och vinschutrustning. Däremot är GIICL- och GICL-modellerna rent transmissionsfokuserade kopplingar; de saknar en intern bromsstruktur och kräver separat installation av en extern bromstrumma. Dessa modeller används vanligtvis i tunga maskiner – som kulkvarnar och transportörsystem – där bromsfunktionalitet inte krävs.

- F2: Om min befintliga lyftutrustning använder ett bromssystem av äldre modell, kommer NGCL-bromstrumman att vara kompatibel med det?

A2: Standardbromshjulets skivyta är bearbetad för att matcha vanliga bromsdimensioner, vilket möjliggör direkt installation med de flesta vanliga lyftbromsar som för närvarande finns på marknaden. För specialiserade, icke-standardiserade bromsspecifikationer kan vår fabrik anpassa den yttre diametern och bredden på bromshjulet på begäran.

- F3: Är denna koppling lämplig för långtidsanvändning på traverskranar som arbetar i industriella utomhusanläggningar?

A3: Ja, det är det. Produkten har en inbyggd dammtät och vattentät tätningsstruktur som kan förhindra inträngning av regnvatten, sand och damm utomhus. Detta säkerställer att den uppfyller driftskraven – inklusive frekventa starter och stopp – för utomhuslyftutrustning under alla väderförhållanden.
