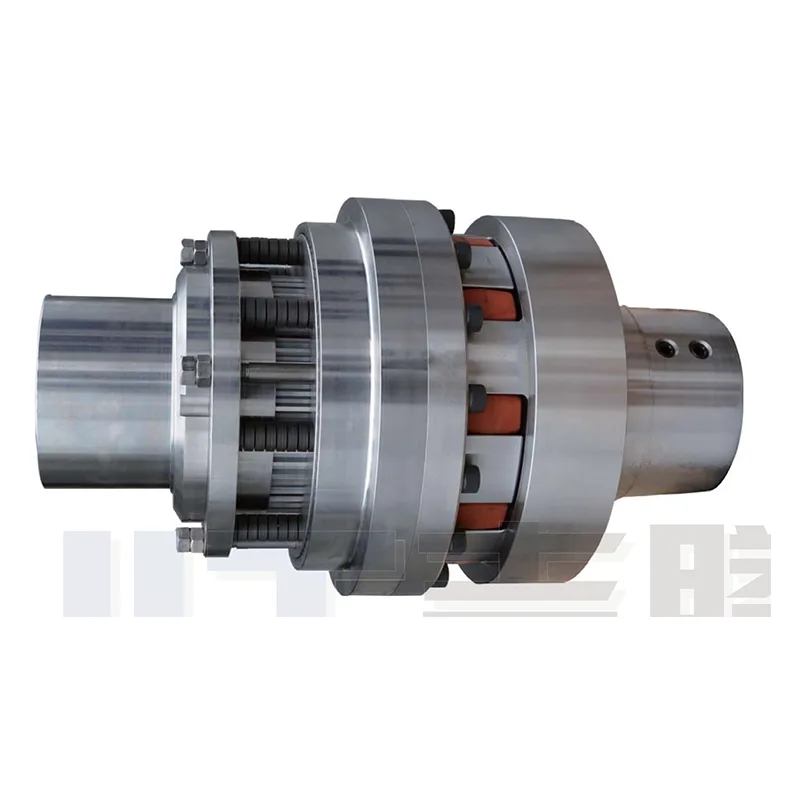

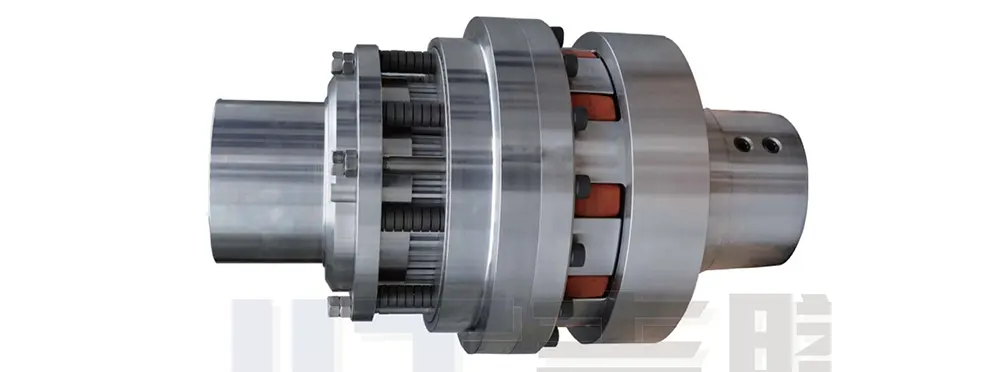

Friktionsmomentbegränsare med flera plattor

Multi-Plate Friction Torque Limiter är en komposit, glidtyp överbelastningsskyddskomponent speciellt utvecklad för medium till högt vridmoment, tunga driftförhållanden. Till skillnad från konventionella friktionsbegränsare med en eller flera plattor, använder vår design en flerskiktad, staplad friktionsskivastruktur. Denna konfiguration maximerar den effektiva friktionsytan inom en extremt kompakt installationsyta, vilket gör att den kan hantera betydande vridmomentbelastningar som når tusentals Newtonmeter.

Förutom att erbjuda ett brett utbud av finjusterbara vridmomentinställningar och lämplighet för kontinuerlig drift med medelhög till hög hastighet, har enheten asbestfria torrfriktionsplattor. Dessa plattor har i sig rostsäkra, slitstarka och explosionssäkra egenskaper, vilket gör att enheten kan distribueras direkt i farliga och komplexa driftsmiljöer utan att kräva några ytterligare modifieringar.

Dessutom kan enheten kopplas ihop med flexibla kopplingar för att kompensera för olika inriktningsavvikelser som uppstår vid installation av utrustning. Detta gör den idealisk för industriella tillämpningar med hög belastning – som gruvdrift och storskaliga transportsystem – och fungerar som en oumbärlig flexibel säkerhetskomponent inom tunga transmissionssystem.

Friktionsskivorna är asbestfria, rostsäkra torra friktionselement, lämpliga för explosionssäkra applikationer med utmärkt slitstyrka och lång livslängd.

Exempel på internationella tillämpningar:

Flerskivs vridmomentbegränsare

Används i alla applikationer som kräver halkskydd mot överbelastning (överdrivet vridmoment), förhindrar skador på utrustningen och undviker förluster av stillestånd.

- Industrianläggningar / Kraftverksavgaskontroll (Siemens, GE)

- Monteringslinjer (Niles-Simmons)

- Maskinindustri för kolgruve (ThyssenKrupp, Grabe)

- Vindkraftsproduktion (Samsung, Siemens, Bard, GE)

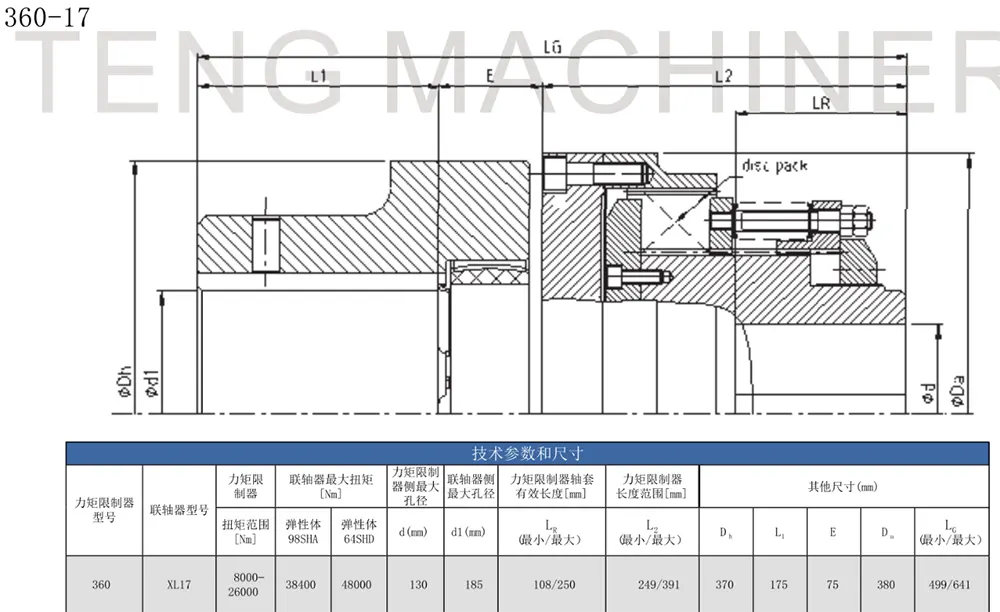

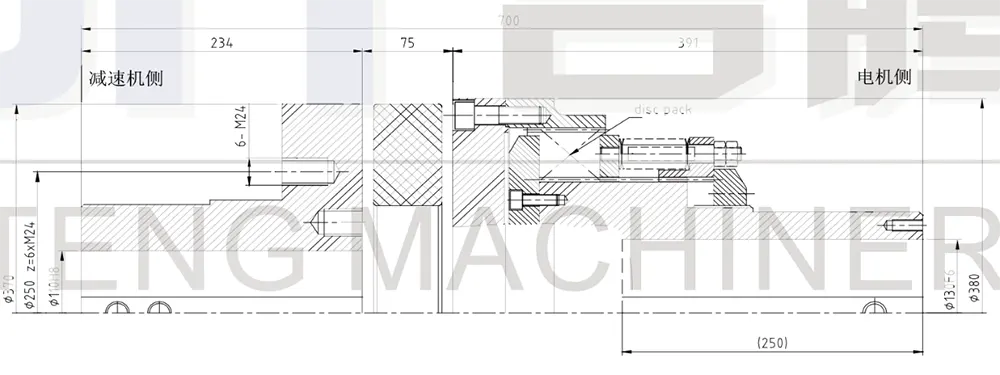

Kombination av vridmomentbegränsare för flera skivor och flexibel koppling för käft (spindel) (1)

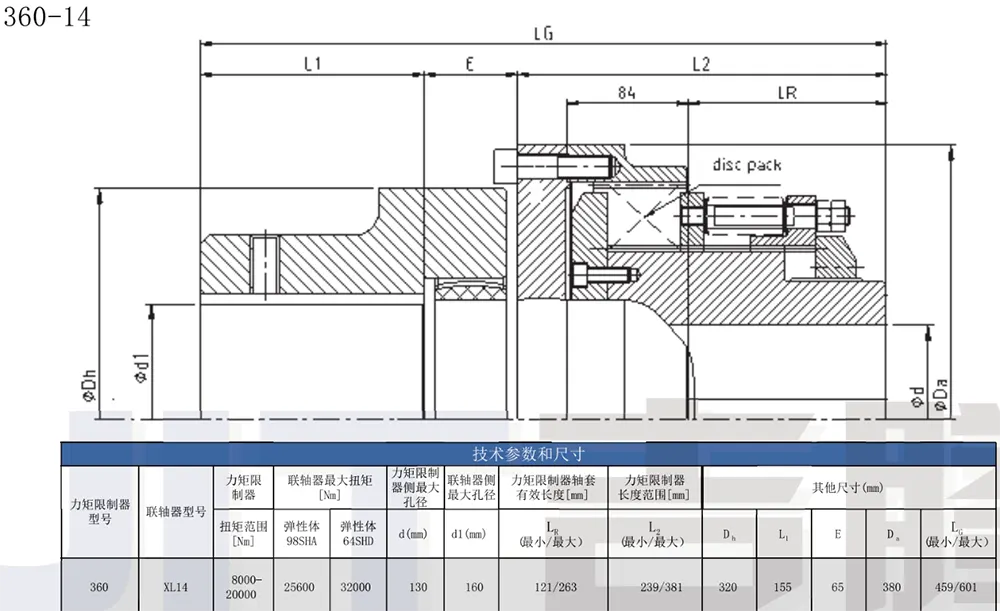

Kombination av vridmomentbegränsare för flera skivor och flexibel koppling för käft (spindel) (2)

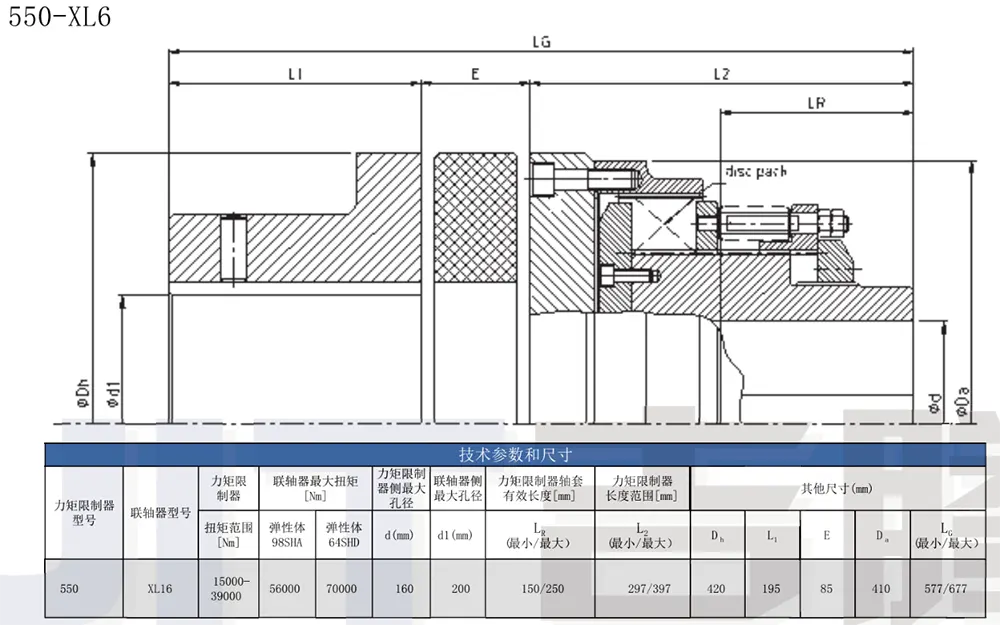

Kombination av vridmomentbegränsare med flera skivor och flexibel koppling för käft (spindel) (3)

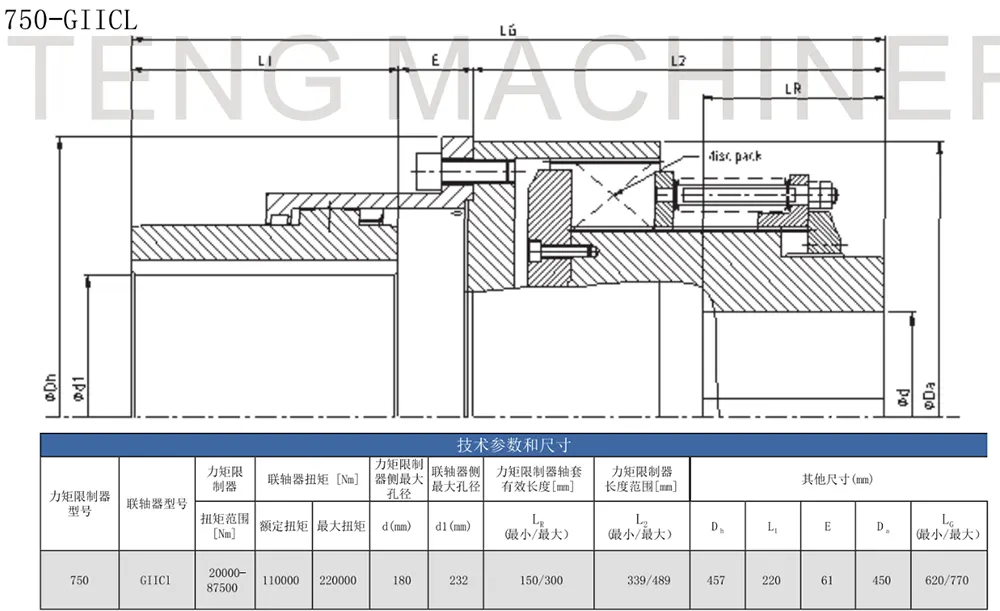

Kombination av vridmomentbegränsare med flera skivor och växelkoppling i helt stål (4)

Typiska applikationsexempel på flerplåtsfriktionsmomentbegränsare

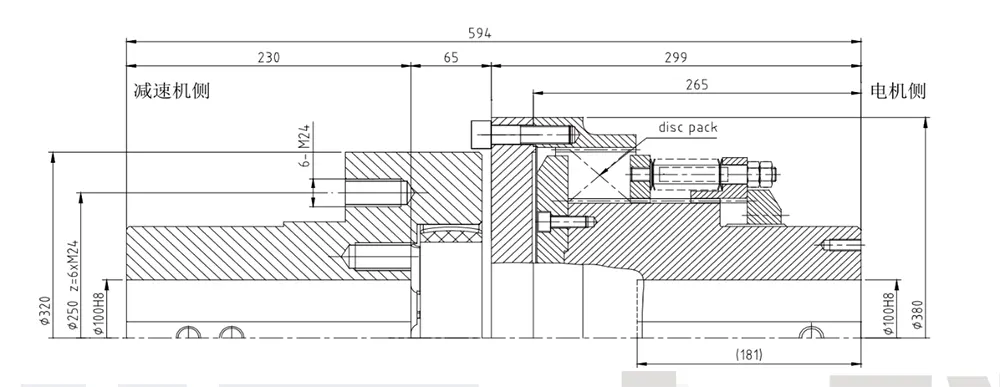

Används för att driva en 525 kW transportör, installerad mellan motor och växellåda.

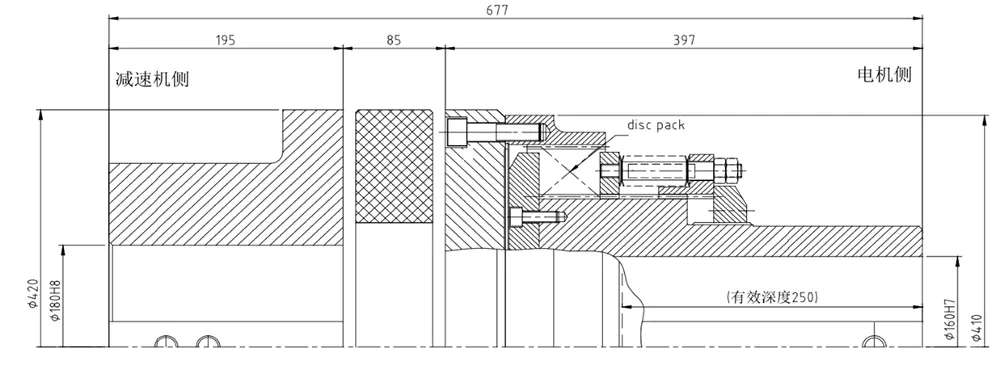

Används för att driva en 800 kW transportör, installerad mellan motor och växellåda.

Används för att driva 1000 kW–1200 kW transportörer, installerade mellan motor och växellåda.

Tekniska specifikationer och anpassningsförmåga

Multi-Plate Friction Torque Limiter visar exceptionell anpassningsförmåga över parametrar, anslutningsmetoder, rotationshastigheter och allmän kompatibilitet. Den kan möta installations- och driftkraven för de allra flesta av tung utrustning, och stöder både standardiserade urvalsalternativ och personliga, icke-standardiserade anpassningar.

- Vridmomentbelastningsområde: Standardmodeller täcker medelhögt till högt vridmomentspektrum, främst inriktat på applikationer för tung utrustning. För specialiserade scenarier med ultrahög belastning erbjuder vi skräddarsydda anpassningstjänster baserade på kundens faktiska vridmomentparametrar och utrustningsbelastningskurvor, vilket säkerställer omfattande kompatibilitet med alla typer av tunga driftsmiljöer.

- Anslutningsmetoder för axelände: Kompatibel med de två vanligaste monteringsscheman på marknaden: den kan använda en standard kilförsedd anslutning - lämplig för konventionella transmissionsaxlar - eller kopplas ihop med en nyckellös låsenhet (expansionsbussning) för att uppnå en nyckelfri anslutning, som är idealisk för högprecisionsutrustning, utrustning med stor axeldiameter och ett brett spektrum av bakslag.

- Rotationshastighetsanpassning: Standardmodeller är kapabla att direkt möta de kontinuerliga, oavbrutna driftskraven för medel-till-höghastighetsutrustning. Skulle utrustningens nominella hastighet överskrida standardmodellens övre gräns, kan vi specifikt optimera friktionsmaterialen och den inre fjäderstrukturen för att skapa en skräddarsydd höghastighetslösning, som effektivt löser de utmaningar som är förknippade med överbelastningsskydd i höghastighetsapplikationer.

- Installationsfeljusteringskompensation: Produkten kan integreras med olika typer av flexibla kopplingar för att effektivt absorbera och kompensera för axiella förskjutningar, radiella avvikelser och vinkelfel som uppstår under monteringsprocessen. Detta minskar de strikta kraven på koaxialitet under utrustningsmontering och hjälper till att minimera installations- och idrifttagningskostnaderna.

Kärnfördelar

Jämfört med traditionella friktionsmomentbegränsare av spärrtyp och standard enplatta, visar Multi-Plate Friction Torque Limiter enastående fördelar över tre nyckeldimensioner: lastbärande kapacitet, justeringsprecision och miljöförmåga. Den är speciellt utformad för att hantera kritiska smärtpunkter i branschen förknippade med tung utrustning – såsom svårigheten med överbelastningsskydd, känslighet för slitage och driftsbegränsningar som ställs av hårda arbetsförhållanden.

1. Hög vridmomentdensitet: Ta emot tunga belastningar i trånga utrymmen

Genom att använda en staplad friktionsskivastruktur i flera lager ökar enheten avsevärt den totala friktionskontaktytan. Utan att öka produktens yttermått eller kräva ytterligare installationsutrymme kan den på ett tillförlitligt sätt överföra massiva vridmomentbelastningar – och nå nivåer på flera tusen Newtonmeter (N·m). Detta gör den idealisk för tunga industriella maskiner, såsom storskaliga transportörsystem och gruvutrustning, vilket effektivt löser utmaningen med begränsat installationsutrymme som ofta stöter på med tunga maskiner.

2. Exakt vridmomentjustering och hög repeterbarhet av skyddströsklar

Operatörer kan finjustera slirvridmomentet över ett brett område genom att helt enkelt justera det interna fjäderförspänningstrycket. De inställda parametrarna uppvisar hög repeterbarhet och extremt låga felmarginaler, vilket säkerställer effektiv och stabil kraftöverföring under normala driftsbelastningar. I händelse av en plötslig överbelastning glider friktionsytorna omedelbart för att avleda kraften, vilket ger omedelbart skydd vid den kritiska överbelastningströskeln samtidigt som transmissionens effektivitet balanseras med utrustningens säkerhet.

3. Överlägsen materialprestanda: Anpassad för tuffa och explosionsfarliga miljöer

Enheten levereras som standard med asbestfria torrfriktionsskivor av industrikvalitet. Genom att undvika traditionella, sämre friktionsmaterial har skivytorna inneboende rost- och nötningsbeständiga egenskaper, vilket resulterar i en livslängd som vida överstiger den för standardfriktionskomponenter. Produktens övergripande struktur har optimerats för krävande driftmiljöer; kräver inga ytterligare tätningstillbehör eller strukturella modifieringar, den kan placeras direkt i speciella arbetszoner som kännetecknas av kraftig dammansamling, oljeförorening eller strikta explosionssäkra krav.

FAQ

- Q1: Vad är den grundläggande skillnaden mellan Multi-Plate Friction Torque Limiter och en vanlig friktionstyp vridmomentbegränsare?

A1: Standardbegränsare av friktionstyp använder vanligtvis en enkelplattas struktur, vilket gör dem lämpliga endast för lätta till medelstora belastningar och små till medelstora utrustningar. Däremot använder den flerplatts tunga modellen en staplad flerskiktsfriktionsstruktur, vilket resulterar i betydligt högre vridmomentdensitet. Vid en likvärdig fysisk volym ökar dess bärande kapacitet flera gånger – kan motstå massiva vridmomentbelastningar som når tusentals N·m – och är speciellt konstruerad för tunga applikationer som gruvmaskiner och storskaliga transportörsystem.

- F2: Kan den här enheten kompensera för installationsfel? Är det nödvändigt att köpa en separat koppling också?

S2: Produkten i sig har inte en inneboende självcentrerande kompensationsfunktion; därför måste den paras ihop med en flexibel koppling för samverkan. När den installeras i kombination kompenserar den här installationen effektivt för tre typer av installationsfel - axiell, radiell och vinkel - och förenklar därigenom monteringsprocessen. Den är idealisk för storskaliga, tunga maskiner där exakt kontroll över axelkoaxialiteten är svår att uppnå.

- F3: Är det nödvändigt att modifiera tätningsstrukturen för användning i farliga (explosionssäkra) miljöer?

A3: Ingen sekundär modifiering krävs. Enheten levereras fabriksförsedd med asbestfria torrfriktionsfoder, vars materialegenskaper helt uppfyller de stränga kraven på explosionssäkra driftsförhållanden. Följaktligen kan enhetens standardkonfiguration från fabriken användas direkt i tuffa industriella miljöer – inklusive de som kännetecknas av damm, brandfarliga/explosiva faror, oljeförorening eller hög luftfuktighet – vilket sparar både kostnad och tid som vanligtvis är förknippad med strukturell eftermontering.

- F4: Erbjuder du anpassning för vridmomentspecifikationer? Kan enheter tillverkas utifrån specifika utrustningsritningar?

S4: Ja, anpassning stöds fullt ut. Utöver våra standardvridmomentspecifikationer kan vårt tekniska team designa och konstruera specialiserade modeller med högt vridmoment som är skräddarsydda exakt efter kundens specifika utrustningskrav – med hänsyn till faktorer som nominellt vridmoment, topplastkapacitet och maximal rotationshastighet. Dessutom erbjuder vi personliga bearbetningstjänster för att tillgodose icke-standardiserade axeldiametrar och unika anslutningsstrukturer.
