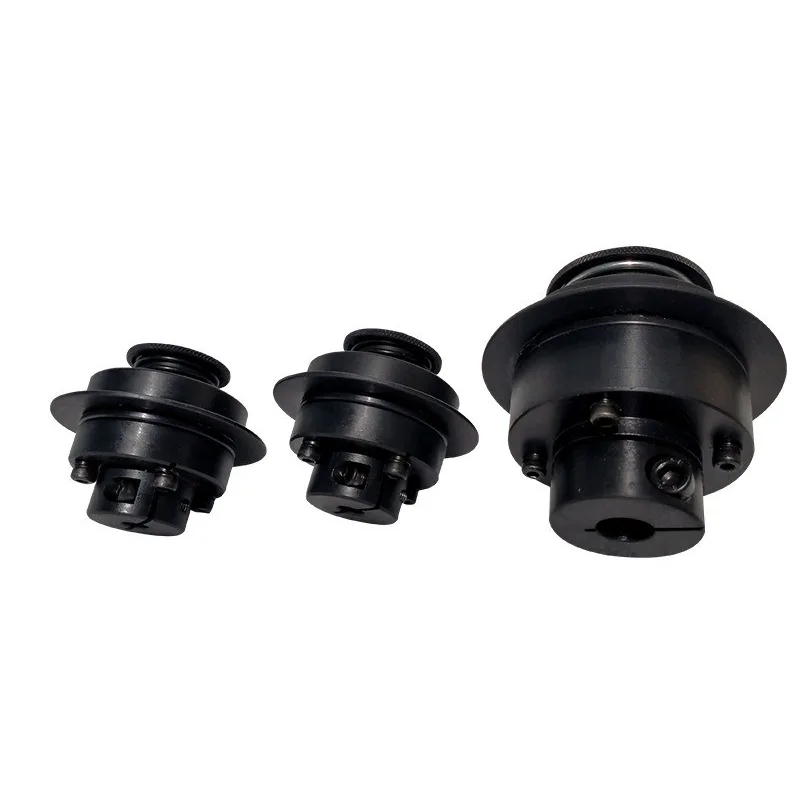

Vridmomentbegränsare av rulltyp

Roller Type Torque Limiter är en allmänt använd mekanisk säkerhetskomponent inom industriella transmissionssystem. Genom att utnyttja en mogen rullingreppsstruktur uppnår den exakt vridmomentkontroll; till skillnad från elektroniskt styrda säkerhetsanordningar, är den helt beroende av mekaniska mekanismer för att utföra överbelastningsskydd.

När utrustningen stöter på onormala driftsförhållanden – som att den fastnar, stannar eller för stor belastning – slirar enheten automatiskt och kopplas ur, vilket bryter kraftöverföringen. Detta förhindrar fel vid källan och skyddar kritiska komponenter – såsom motorer, reducerare och spindlar – mot problem som axelbrott eller komponentbrott.

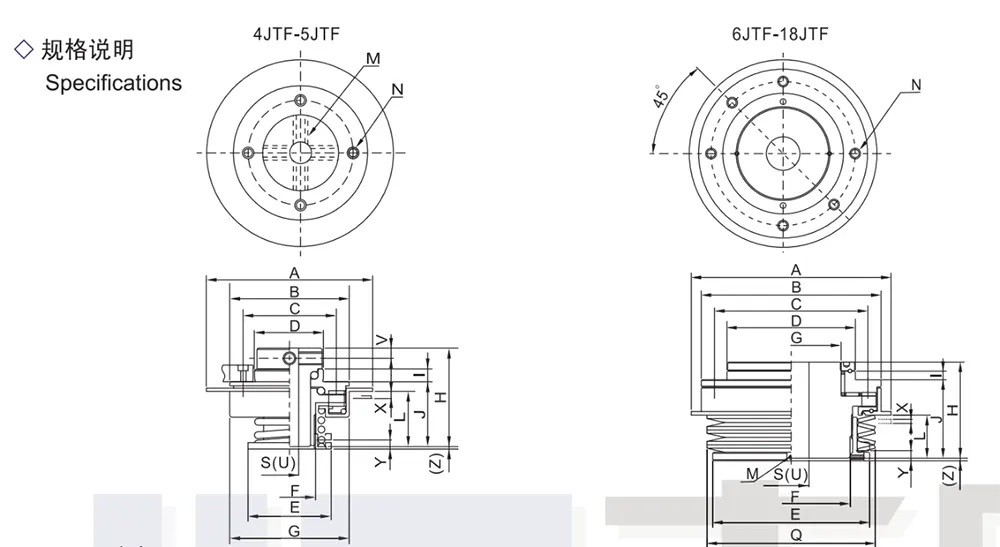

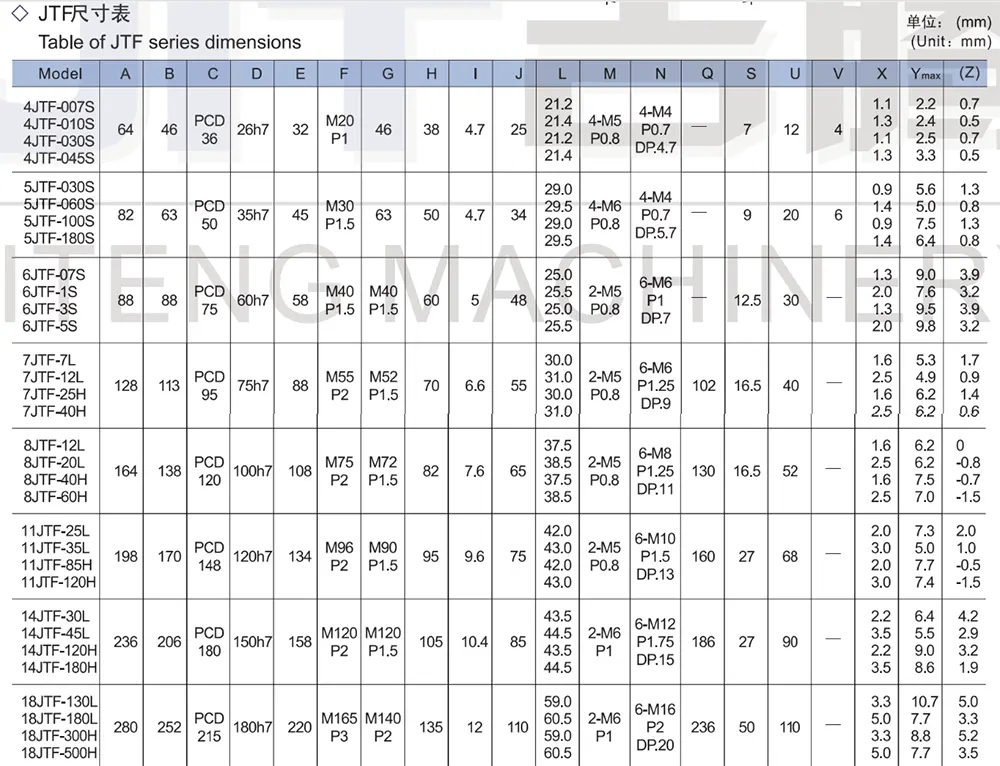

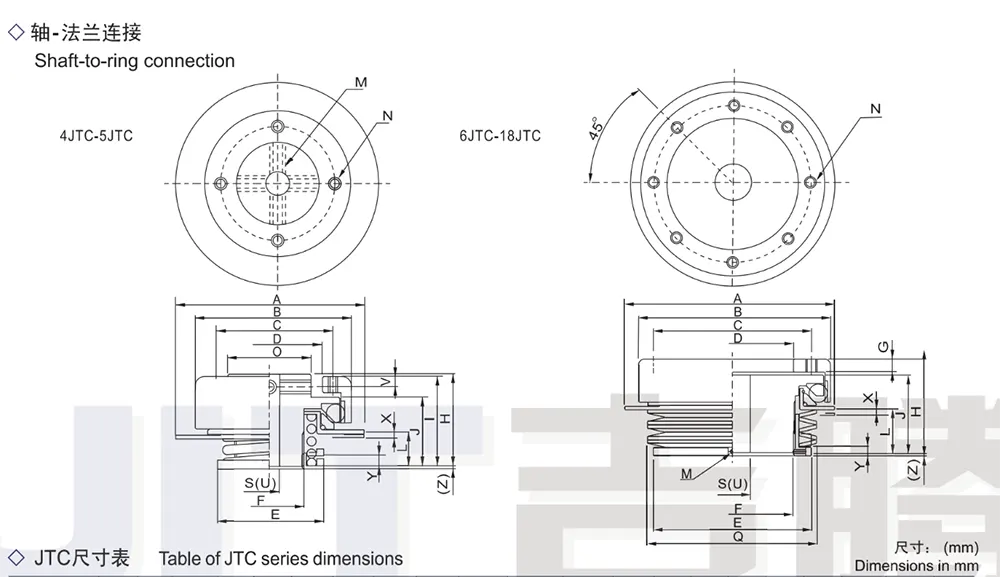

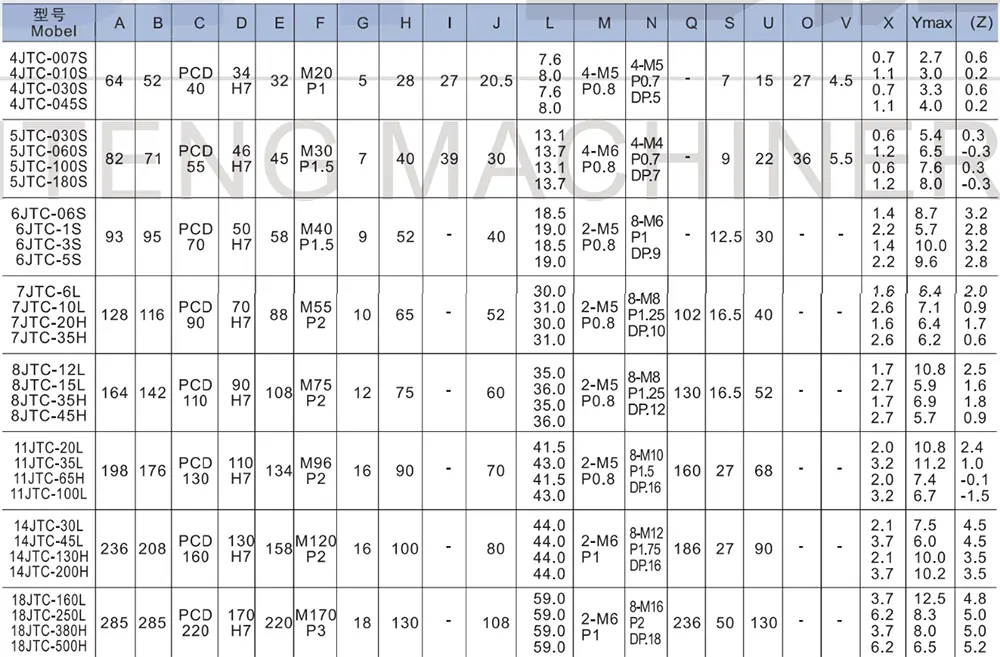

Specifikationer

(M): Borrningsdiameter och stigning för ställskruvarna inuti vridmomentjusteringsmuttern.

(N): Djup på monteringsbulthålen.

(S): Mått på de förborrade hålen.

(U): Maximal bearbetbar håldiameter.

(X): Studsavstånd för detekteringstryckplattan när överbelastning inträffar.

(Ymax): Maximal låslängd för vridmomentjustermuttern.

(Z): Höjd på vridmomentjusteringsmuttern när fjädern är obelastad.

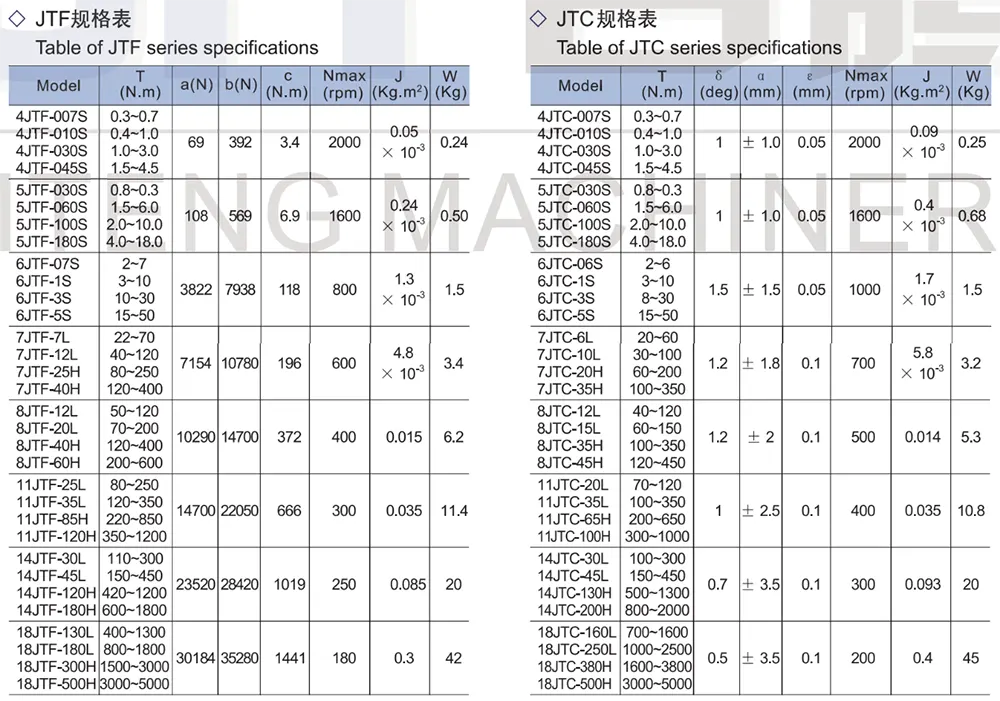

(T): Justeringsområde för utlösningsmomentet. (δ): Maximalt tillåtet vinkelfel.

(α): Maximalt tillåtet axiellt spel mellan de två anslutna axelcentrumen.

(ε): Maximalt tillåtet parallell (offset) feljusteringsfel.

(Nmax): Högsta tillåtna rotationshastighet.

(J): Tröghetsmoment för momentbegränsaren.

(W): Vikt.

Anmärkning 1: Spelningsfelet bestäms baserat på dimensionssats H, vilket ger det maximalt tillåtna axialaxelavståndet.

Anmärkning 2: Parallell (offset) felinställningsfel indikerar den maximala toleransen för de vridmomentöverförande stålkulorna.

Anmärkning 3: För drift vid hastigheter som överstiger Nmax (RPM), vänligen kontakta vårt företag.

Produktstruktur och operativa principer

Roller Type Torque Limiter har en rent mekanisk, integrerad design. Den förlitar sig på fysiskt ingrepp och urkoppling för att ge överbelastningsskydd; dess driftlogik är enkel och pålitlig, vilket säkerställer en låg risk för fel även under långvarig användning.

- Kärningreppsstruktur: Enheten använder en transmissionsmekanism för rullingrepp genomgående. Dess komponenter är precisionsbearbetade med optimerade ingreppsavstånd, vilket möjliggör stabil vridmomentöverföring under normala förhållanden och säkerställer att utrustningen fungerar smidigt.

- Princip för frikoppling av överbelastning: När utrustningen fastnar, låser sig eller belastningen överskrider den förinställda gränsen, förskjuts de inre rullarna av den applicerade kraften. Enheten slirar och kopplas ur automatiskt, vilket snabbt bryter kraftöverföringen och förhindrar att stötbelastningar överförs direkt till spindeln och motorn.

- Återställnings- och återställningslogik: När utrustningsfelet har åtgärdats och belastningen har återgått till normala nivåer, kan enheten snabbt kopplas in igen och återställas till sitt normala överföringstillstånd utan att behöva demontera hela maskinen. Detta minskar avsevärt driftstopp som krävs för underhåll.

Kärnfunktioner och justeringsfunktioner

- Exakt vridmomentinställning: Stöder steglös, flexibel justering av vridmomentvärden, vilket möjliggör en exakt definition av utrustningens skyddströskel. Operatörer kan fritt konfigurera parametrar för att matcha utrustningens specifika belastning, effekt och erforderlig säkerhetsnivå.

- Snabb överbelastningsreaktion: I händelse av onormala förhållanden – såsom fastnar, material som fastnar eller överbelastas – utför vridmomentbegränsaren av rulltyp en omedelbar urkoppling och strömavstängning. Dess mycket känsliga respons blockerar omedelbart stötkrafter och skyddar därigenom de kritiska komponenterna i hela maskinen.

- Rent mekanisk kontrolldesign: Enheten har en helt mekanisk struktur; den innehåller inga elektroniska styrenheter, sensorer eller andra elektriska komponenter. Den kräver ingen extern strömförsörjning eller kontrollsignaler och eliminerar i grunden potentiella felrisker i samband med kretsåldring eller signalfel. Miljöanpassningsförmåga och installationsfördelar

Optimerad för de komplexa driftsförhållanden som finns i verkstäder, den här enheten har stark störningsimmunitet och bred installationsmångsidighet, vilket gör den kompatibel med en mängd olika transmissions- och monteringskonfigurationer.

- Tolerans för hård miljö: Har exceptionell motståndskraft mot störningar; den upprätthåller stabil drift även under förhållanden som involverar kraftig dammansamling, oljeförorening eller kontinuerliga vibrationer i utrustningen, vilket gör den lämplig för alla typer av tuffa produktionsmiljöer.

- Kompakt kroppsdesign: Den övergripande strukturen är strömlinjeformad och kompakt - betydligt mindre i volym än traditionella vridmomentbegränsare av friktionstyp - vilket säkerställer att den inte upptar överdrivet installationsutrymme och är väl lämpad för kompakta automatiserade utrustningslayouter.

- Mångsidig monteringskompatibilitet: Mycket mångsidig i strukturen, den rymmer olika standardmetoder för transmissionsmontering - inklusive montering på axeländen, flänsmontering och kedje- eller remdrift - vilket gör den kompatibel med de allra flesta transmissionssystem.

Prestandafördelar

- Hög vridmomentkontrollprecision: Har tydliga och exakta skyddströsklar; under normal belastning sker kraftöverföringen med noll förlust och stabil effektivitet. I kritiska överbelastningssituationer kan den avbryta kraftöverföringen inom millisekunder, vilket säkerställer ett stabilt och pålitligt skydd.

- Stötmotstånd och utmattningshållfasthet: Kan motstå de växlande belastningar som genereras av frekventa start och stopp av utrustning, såväl som de momentana stötbelastningar som orsakas av materialstopp. Dess överlägsna utmattningsmotstånd förlänger effektivt den totala livslängden för Roller Type Torque Limiter.

- Smidig återställning utan belastning: När ett överbelastningsfel har åtgärdats, återställs enheten smidigt under tomgångsförhållanden, vilket undviker problem som störning eller återställningsfel, vilket hjälper produktionslinjer att snabbt återuppta sin driftsrytm.

Applikationsfält

- Transportmaskiner: Olika materialtransportörer, hissar och matningsutrustning; speciellt utformad för att lösa plötsliga överbelastningsproblem orsakade av materialansamling eller fastklämning under transportprocessen.

- Bearbetningsutrustning för lätt industri: Förpackningsmaskiner, träbearbetningsmaskiner och tryckmaskiner; idealisk för de driftsförhållanden som är typiska för lätt industriell utrustning, som involverar högfrekventa start/stopp och en känslighet för omedelbar stopp.

- Kemikalie- och automationsutrustning: Kemiska transmissionssystem, automatiserade monteringslinjer och intelligent processutrustning; ger 24/7 överbelastningsskydd för industriella produktionslinjer som kräver kontinuerlig, oavbruten drift.

FAQ

- F1: Vad är skillnaden mellan en vridmomentbegränsare av rulltyp och en vridmomentbegränsare av friktionstyp?

A1: Mekanismen av rulltyp använder rullar av legerat stål för positivt ingreppsöverföring, beroende på en exakt mekanisk struktur för urkoppling; detta resulterar i överlägsen vridmomentnoggrannhet och utmärkt repeterbarhet. Däremot förlitar sig friktionsmekanismen på att friktionsplattorna glider för överbelastningsskydd, vilket vanligtvis ger lägre noggrannhet och är benäget att slitas. Modellen av rulltyp är därför bättre lämpad för automatiserad utrustning som utsätts för frekvent störning, högfrekventa start-stoppcykler eller applikationer som kräver en hög grad av skyddsprecision.

- F2: Krävs en sensor för drift?

A2: Denna produkt är ett rent mekaniskt överbelastningsskydd; det kräver inga sensorer, elektroniska styrmoduler eller externa strömkällor. Den förlitar sig enbart på sin interna rullstruktur för att hantera både kraftöverföring och överbelastningsfrikoppling. Denna design erbjuder överlägsen motståndskraft mot störningar, vilket gör den mycket lämplig för tuffa driftsmiljöer – som de som involverar damm, oljeföroreningar eller hög luftfuktighet – där elektroniska styrkomponenter skulle vara olämpliga.

- F3: Under vilka driftsförhållanden rekommenderas inte vridmomentbegränsare av rulltyp?

A3: Den är inte lämplig för tillämpningar som involverar långvarig, kontinuerlig glidning. Om utrustningen kräver en ihållande buffring av överbelastningsförhållanden – snarare än ett momentant kraftavbrott – rekommenderar vi att istället välja en friktionsmekanism. Mekanismen av rulltyp är bäst lämpad för scenarier som involverar omedelbart stopp, material som fastnar eller plötsliga, abrupta överbelastningsskyddskrav.

- F4: Vad är den ungefärliga livslängden och vilket rutinunderhåll krävs?

A4: Valsarna av legerat stål är mycket motståndskraftiga mot både slitage och kompression; under normala driftsförhållanden överstiger deras livslängd avsevärt den för standardprodukter av friktionstyp. Rutinunderhåll kräver inte frekvent smörjning; användare behöver helt enkelt regelbundet rengöra ytdamm och oljerester och verifiera vridmomentinställningsvärdet. Följaktligen är underhållskostnaderna extremt låga.
