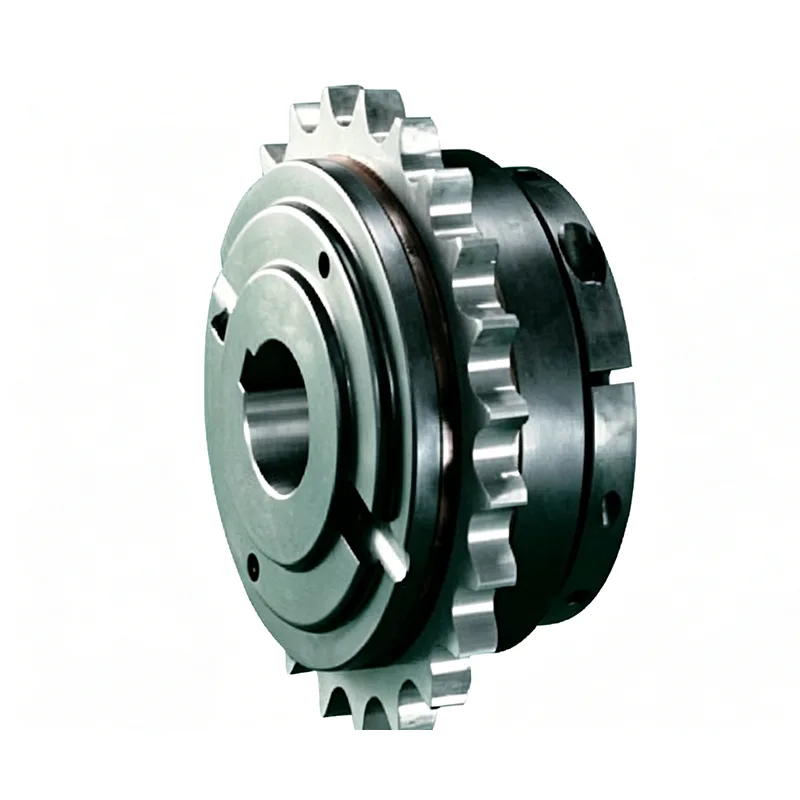

Vridmomentbegränsaren av käktyp är en inbäddad mekanisk komponent designad för överbelastningsskydd. Den förlitar sig på en ingreppsstruktur med ansiktskugga för att underlätta kraftöverföring och är ett allmänt använt säkerhetstillbehör i tunga transmissionsapplikationer. Med en kompakt layout med delad kropp har enheten en enkel men hållbar övergripande konstruktion. Den innehåller en inre elastisk kompressionsenhet som möjliggör flexibel justering av vridmomentskyddströskeln. Under normal drift förblir ansiktständerna tätt sammankopplade, vilket säkerställer tillräcklig transmissionsstyvhet och stabil prestanda. Om utrustningen skulle stöta på förhållanden som t.ex. stopp, material som fastnar eller för stor belastning, kopplas de ingripande tandytorna automatiskt ur för att stänga av strömmen, vilket förhindrar att stötbelastningar skadar kritiska komponenter som motorer, reduktionsdon och transmissionsaxlar.
Vridmomentbegränsaren av käfttyp använder en transmissionsstruktur för ingrepp med front-tand. Dess övergripande design är kompakt och delad kropp, med ett minimalt antal komponenter; detta resulterar i en enkel konstruktion som säkerställer tillförlitlig drift och minimerar risken för strukturella fel vid långvarig användning.
Enheten integrerar en inre elastisk kompressionsenhet. Genom att utnyttja förspänningskraften som genereras av dessa elastiska komponenter för att styra ingreppstillståndet, tillåter systemet flexibel justering av vridmomentskyddströskeln, och möter därigenom de specifika skyddskraven för olika belastningsförhållanden.
De ingripande tänderna har hög positioneringsprecision och utmärkt koaxialitet. Detta underlättar enkla inriktnings- och monteringsoperationer på plats, vilket avsevärt minskar svårigheterna i samband med installation och driftsättning.
Enheten har ett kompakt övergripande fotavtryck som inte kräver något extra installationsutrymme. Den är kompatibel med monteringskonfigurationerna för olika kopplingar som för närvarande finns på marknaden och erbjuder ett brett användningsområde.
Huvuddelen av Jaw Type Torque Limiter är smidd av höghållfast legerat stål. Detta ger basstrukturen exceptionell mekanisk styrka - en förutsättning för att tåla tunga belastningar och stötbelastningar - och säkerställer att enheten förblir motståndskraftig mot övergripande strukturell deformation.
De sammankopplade tandytorna genomgår en härdnings- och härdningsprocess, vilket avsevärt ökar deras ythårdhet. Detta resulterar i enastående tryckhållfasthet och slitstyrka, vilket effektivt mildrar förlusten av precision som vanligtvis orsakas av långvarigt slitage under ingrepp.
Alla passande ytor tillverkas med precisionsbearbetningsprocesser med strikt kontrollerade monteringstoleranser. Detta säkerställer en tät passning mellan komponenterna, vilket garanterar att både kraftöverföring och urkoppling utförs med exakt noggrannhet.
Komponenternas ytor genomgår rostskydds- och korrosionsskyddsbehandlingar. Under utmanande driftsförhållanden – såsom miljöer med höga dammnivåer eller luftfuktighet – förhindrar denna behandling effektivt tandbrott och deformation, och förlänger därmed enhetens totala livslängd.
När utrustningen arbetar under sin nominella belastning, griper ansiktständerna tätt. Detta säkerställer hög transmissionsstyvhet och exceptionell kraftöverföringseffektivitet, med absolut ingen slirning under hela operationen, vilket resulterar i ett mycket stabilt körtillstånd.
Jaw Type Torque Limiter erbjuder ett brett justerbart vridmomentområde. Operatörer kan exakt ställa in gränsen för skyddsvridmoment baserat på utrustningens faktiska uteffekt och belastningsstorlek, och därigenom uppfylla de specifika kraftöverförings- och säkerhetskraven för olika driftsförhållanden.
Hela enheten har utmärkt koaxialitet. Under drift uppvisar enheten minimala vibrationer och låga ljudnivåer, vilket ger transmissionssystemet en jämn och jämn uteffekt.
I händelse av driftsavvikelser – som att de fastnar, material fastnar eller tillfälliga överbelastningar – kopplas de sammankopplade tandytorna automatiskt ur. Detta avbryter omedelbart kraftöverföringen, vilket effektivt förhindrar att överbelastningsstötkraften fortplantar sig till nedströms transmissionskomponenter.
Enheten skyddar effektivt kritiska komponenter – såsom motorer, reducerare och drivaxlar – och förhindrar större utrustningsfel som axelbrott, växelskador eller utbränd motor. Detta minskar avsevärt både underhållskostnader och förluster i samband med stillestånd.
När felet har åtgärdats och belastningen har återgått till ett normalt område, kopplas tandytorna automatiskt in igen, vilket möjliggör ett snabbt återupptagande av normal kraftöverföring. Alternativt kan användare välja ett manuellt återställningsläge baserat på deras specifika driftspreferenser, vilket ger flexibel kontroll över återställningsprocessen.
Vridmomentbegränsaren av käfttyp är speciellt utformad för kraftiga transmissionssystem, applikationer som involverar frekventa start-stopp och scenarier som utsätts för momentana stötbelastningar. Under dessa förhållanden uppvisar den stabil skyddsprestanda och är mycket motståndskraftig mot falsk utlösning eller funktionsfel.
Det används i stor utsträckning i samband med träbearbetningsmaskiner, transportutrustning, förpackningsmaskiner, gruvtransmissionssystem och olika automatiserade produktionsanläggningar.
Den kan förinstalleras på helt ny utrustning innan fabriksleverans, eller eftermonteras på befintliga, äldre maskiner. Den är kompatibel med en mängd olika transmissionskonstruktioner, vilket gör eftermontering och anpassning enkel och problemfri.
1. F: Vilka är skillnaderna i transmissionsmekanismer mellan käfttypens vridmomentbegränsare och produkter av kultyp eller rulltyp?
S: Vridmomentbegränsaren av käktyp förlitar sig på det styva ingreppet av ansiktsmonterade tänder för kraftöverföring, vilket erbjuder överlägsen transmissionsstyvhet och gör den bättre lämpad för tunga driftsförhållanden. Begränsare av kultyp och rulltyp förlitar sig på punktkontaktingrepp, vilket gör dem mer lämpade för standardscenarier med lätt till medelstor belastning. Strukturen av käfttyp har en högre belastningskapacitet och visar överlägsen motståndskraft mot stötbelastningar.
2. F: Kräver enheten manuell demontering av komponenter för att återställas efter en överbelastningsinducerad urkoppling?
A: Nej, det gör det inte. När belastningen återgår till normala nivåer kan produkten automatiskt kopplas in och återställas. Om manuell återställning krävs kan den utföras utan att utrustningen eller transmissionskomponenterna behöver demonteras; processen är enkel och stör inte normal produktion.
3. F: Kan denna produkt användas på utrustning som involverar frekventa start-stopp eller är utsatt för stötbelastning?
S: Den här produkten har optimerats specifikt för driftsförhållanden med frekventa startstopp, momentana stötbelastningar och tung drift. Tandytorna genomgår en härdande och härdande behandling för att säkerställa hög motståndskraft mot både stötar och utmattning, vilket bibehåller stabil prestanda även efter långvariga, repetitiva start-stopp-cykler.
4. F: Kräver installationsprocessen en hög grad av koaxial inriktning? Kan en nybörjarinstallatör slutföra installationen självständigt?
S: Produkten har precisionskonstruerad tandkroppspositionering, vilket gör koaxialmonteringen enkel. Genom att helt enkelt följa standardinstallationsriktlinjerna kan korrekt uppriktning och säker montering enkelt uppnås. Med minimal vägledning kan även en standardoperatör självständigt slutföra installations- och driftsättningsprocessen.
