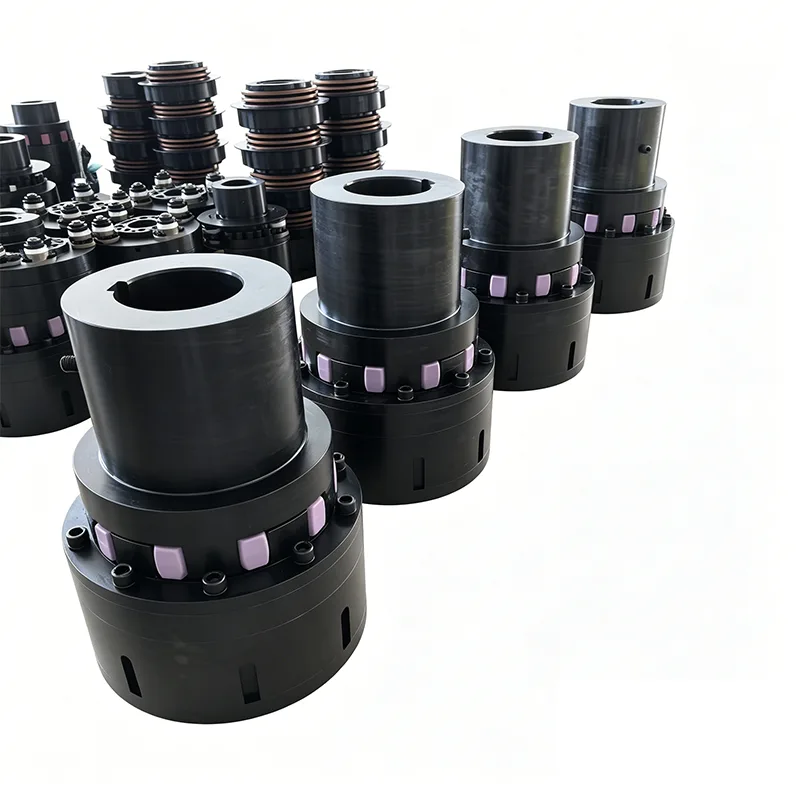

Flerfriktionsmomentbegränsare

Djupt rotad i Kinas område för transmissionsskyddskomponenter, står Jiteng som en integrerad tillverkare och en enda leverantör – som hanterar både FoU och produktion – och är den oberoende utvecklaren och tillverkaren av Multi-Friction Torque Limiter. Denna produkt är en mekanisk överbelastningsskyddskomponent av slirtyp, som för närvarande representerar den mest mångsidiga vridmomentbegränsande enheten på marknaden, som kan anpassas till det bredaste utbudet av driftsförhållanden.

Hur skiljer den sig från en vridmomentbegränsare av frikopplingstyp?

Till skillnad från vridmomentbegränsare av urkopplande typ – som helt stänger av strömmen omedelbart efter aktivering – använder Multi-Friction Torque Limiter flera uppsättningar av slitstarka friktionsplattor som sitt transmissionsmedium. Under normal drift förlitar den sig på statisk friktion för att överföra vridmoment stabilt. Men om problem skulle uppstå – som att material fastnar, momentana stötbelastningar eller för höga belastningsnivåer – inträffar en relativ glidning mellan friktionsytorna. Denna mekanism absorberar överbelastningspåverkan genom en flexibel glidning, snarare än att abrupt stoppa utrustningen.

Grundläggande struktur

Multi-Friction Torque Limiter har en integrerad, kompakt strukturell design med komponenter arrangerade i en tät, ordnad konfiguration. Den övergripande monteringen är fri från onödig strukturell redundans, vilket minimerar det rumsliga fotavtrycket samtidigt som efterföljande demontering, underhåll och komponentbyte underlättas.

- Komplett uppsättning kärnkomponenter: Hela aggregatet består av åtta primära komponenter: en drivplatta, en driven platta, slitstarka friktionsplattor, tryckfjädrar, en vridmomentjusteringsmutter, lås- och positioneringselement, en adaptiv bussning och ett dammsäkert skyddshölje. Varje komponent fyller en specifik funktion och arbetar i synergi för att utföra både kraftöverföring och överbelastningsskydd.

- Enkel montering och justering: Tack vare en standardiserad, modulär strukturell design med hög komponentkompatibilitet, behöver operatörer ingen speciell erfarenhet av montering för att snabbt slutföra procedurer för installation, uppriktning och vridmomentjustering.

- Externt dammsäkert hölje: Ett dedikerat dammtätt hölje tjänar till att isolera den inre mekanismen från externt damm och luftburna föroreningar. Detta förhindrar partiklar från att fästa vid friktionsplattornas ytor, vilket förhindrar funktionsfel såsom slirningsfel eller transmissionsvibrationer, och förlänger slutligen friktionsplattornas livslängd.

Arbetsprincip

Den centrala operativa logiken för Multi-Friction Torque Limiter är baserad på kombinationen av fjäderförspänningstryck och en friktionsstruktur med flera plattor. Den fungerar i tre distinkta tillstånd - normal överföring, överbelastningsskydd och automatisk återställning - och är kompatibel med en mängd olika driftlägen, inklusive både kontinuerliga och intermittenta arbetscykler.

- Standard kraftöverföringsläge: Under normal drift under belastning utövar tryckfjädrarna kontinuerligt konstant tryck och klämmer fast friktionsplattorna på båda sidor. Vridmoment överförs via den statiska friktionskraften mellan plattorna, vilket säkerställer noll transmissionsspel, minimalt driftsljud och stabil kraftöverföringseffektivitet – vilket gör den idealisk för kontinuerlig, långvarig drift.

- Överbelastningsslirskyddsläge: När utrustningen stöter på onormala förhållanden - som att material fastnar eller plötsliga stötbelastningar - och det faktiska vridmomentet överskrider den förinställda skyddströskeln, sker en relativ glidning mellan friktionskontaktytorna. Detta "flexibla slip"-läge buffrar effektivt inverkan av överbelastningen och förhindrar att skadliga laster fortplantar sig till nedströmskomponenter (som motorer, spindlar och reducerare), och förhindrar därigenom skador på utrustningen vid källan.

- Helautomatiskt återställningsläge: När personalen har diagnostiserat och åtgärdat överbelastningsfelet – och utrustningens belastning har återgått till standardnivåer – kopplas friktionsplattorna på båda sidor automatiskt in och låses på plats. Inga manuella ingrepp eller demontering av utrustning krävs; transmissionssystemet återgår omedelbart till normal drift, vilket avsevärt minskar stilleståndstiden.

Applikationsfält

- Transportörsystem: Kompatibel med olika materialhanteringslinjer, kedjetransportörer och skophissar; löser effektivt plötsliga överbelastningsproblem orsakade av materialansamling eller fastklämning.

- Träbearbetnings- och förpackningsutrustning: Integreras med träbearbetningsmaskiner och förpacknings-/fyllningsutrustning för att buffra transienta stötbelastningar som genereras under bearbetning, och skyddar därigenom precisionstransmissionsstrukturer.

- Allmän vätske- och blandningsutrustning: Lämplig för användning med blandningsenheter, industriella fläktar och vattenpumpar; idealisk för transmissionssystem som kännetecknas av frekventa lastfluktuationer och höga start-stopp-cykler.

- Lätt industriell automation: Tillämplig på ett brett utbud av små till medelstora lätta industriella automationsmaskiner; har en kompakt struktur och enkel installation, som perfekt uppfyller säkerhetskraven för små och medelstora automatiserade produktionslinjer.

Ekonomiskt och praktiskt värde

Jämfört med överbelastningsskydd av växeltyp, kultyp eller spärrtyp, ligger den främsta fördelen med Multi-Friction Torque Limiter i dess lägre totala ägandekostnad, vilket gör den till det överlägsna valet för integration av stora volymer av utrustning och krävande, högfrekventa driftmiljöer.

- Prisvärd anskaffningskostnad: Med en enkel övergripande struktur och kontrollerbara komponenttillverkningskostnader erbjuder enheten exceptionellt värde för pengarna. Detta gör det till ett idealiskt val för utrustningstillverkare som söker kostnadseffektiva lösningar för massintegration och lagerhållning i bulk.

- Enkelt och kostnadseffektivt underhåll: Montering och demonteringsprocessen är enkel och bekväm; inom hela enheten betraktas endast friktionsskivorna som standardslitdelar. Ersättningsuppgifter kräver inga specialiserade precisionsverktyg och kan utföras av en enda person, vilket avsevärt minskar barriärerna för utrustningsunderhåll och minskar arbetskostnaderna.

- Minskade totala produktionsförluster: Förhindrar effektivt frekventa utrustningsfel – såsom axelbrott, växelflisning och motorutbränning – och reducerar därigenom kostnaderna för komponentanskaffning samtidigt som stillestånd som orsakas av fel, vilket i slutändan ökar den totala produktionseffektiviteten.

- Exceptionell produktmångsidighet: Vår omfattande produktlinje har ett komplett utbud av specifikationer och följer höga industristandardiseringsnivåer. Produkter med samma specifikationer är direkt utbytbara med liknande komponenter som för närvarande finns på marknaden, vilket gör det möjligt för företag att konsolidera sitt reservdelslager och förenkla reservdelshanteringen.

Företagsfördelar

Som en mogen inhemsk tillverkare av vridmomentbegränsare med flera friktion har vårt företag ägnat sig åt över ett decennium att specialisera sig på industrin för mekaniskt överbelastningsskydd. Genom att utnyttja våra egna produktionslinjer förser vi köpare både inhemskt och utomlands med omfattande transmissionsskyddslösningar som kännetecknas av hög kompatibilitet och låg kostnad.

1. Egen tillverkning med strikt kvalitetskontroll:

Varje produkt – från råsmide och friktionsskivor till precisionsbearbetning och slutmontering – tillverkas helt internt. Varje enhet som lämnar vår anläggning genomgår rigorös vridmomentkalibrering och hållbarhetstestning för att säkerställa exakta slirtrösklar och stabil driftprestanda.

2. Gott lager och snabb leverans:

Vi har ett färdigt lager av standardmodeller (kompletta enheter) och reservfriktionsskivor. Vi är fullt utrustade för att uppfylla provförfrågningar, beställningar av små partier och exportbeställningar med full behållare, vilket avsevärt förkortar leveranstiderna för våra utländska kunder.

3. Gratis en-till-en produktvalskonsultation:

Vårt tekniska team analyserar faktorer som utrustningens rotationshastighet, motoreffekt, driftsförhållanden och installationsutrymme. Genom att tydligt skilja mellan produkter av sliptyp och frikopplingstyp matchar vi varje kund med den mest lämpliga modellen och specifikationer, vilket effektivt förhindrar valfel redan från det inledande planeringsskedet.

4. Omfattande livscykelsupporttjänster:

Vi tillhandahåller – kostnadsfritt – detaljerade produktdimensionsritningar, installationshandledningar och parametrar för vridmomentjustering. För våra utländska kunder erbjuder vi även fjärrvideovägledning för installation och driftsättning, vilket hjälper till att lösa eventuella operativa utmaningar på plats.
