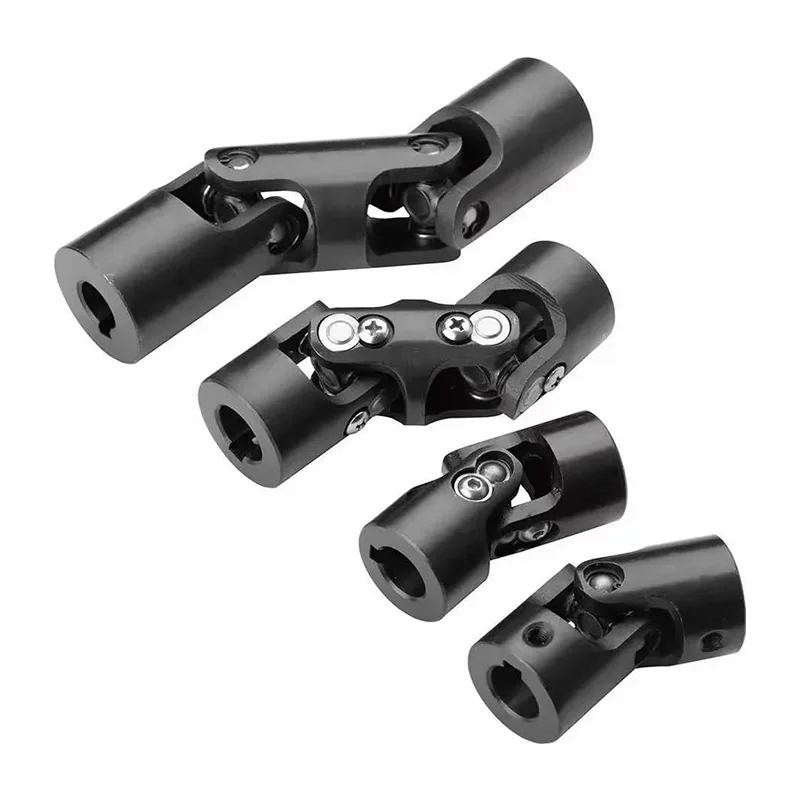

Icke-teleskopisk universalknut

Den icke-teleskopiska universalknuten är en ren vinkelkompensationstransmissionskomponent som skiljer sig från teleskopiska universalkopplingar. Den har ingen axiell förlängningsfunktion och är speciellt utformad för att lösa problemen med felinriktning av två axlar och icke-koaxial transmission i utrustning. Som en grundläggande grundläggande komponent i det mekaniska transmissionssystemet förlitar sig denna produkt på en exakt gångjärnsstruktur för att uppnå stabil och effektiv kraftöverföring i utrustning med fast installationsavstånd och inget behov av justering av axiell förskjutning.

Vår fabrik erbjuder ett komplett sortiment av produkter, som täcker enkelsektion, dubbelsektion och snabblåsningskonstruktioner, samt två konfigurationer av glidlager och nållager, motsvarande olika övre hastighetsgränser. Den kan anpassas till en maxhastighet på 4000 r/min för höghastighetsoperationer. Samtidigt stöder den olika anpassningar av axelhål med hög precision, vilket gör den till den föredragna transmissionskomponenten för standardiserade allmänna entreprenadmaskiner.

1. Lämplig för alla applikationer inom området allmän teknik upp till en maximal hastighet på 4000 min⁻¹

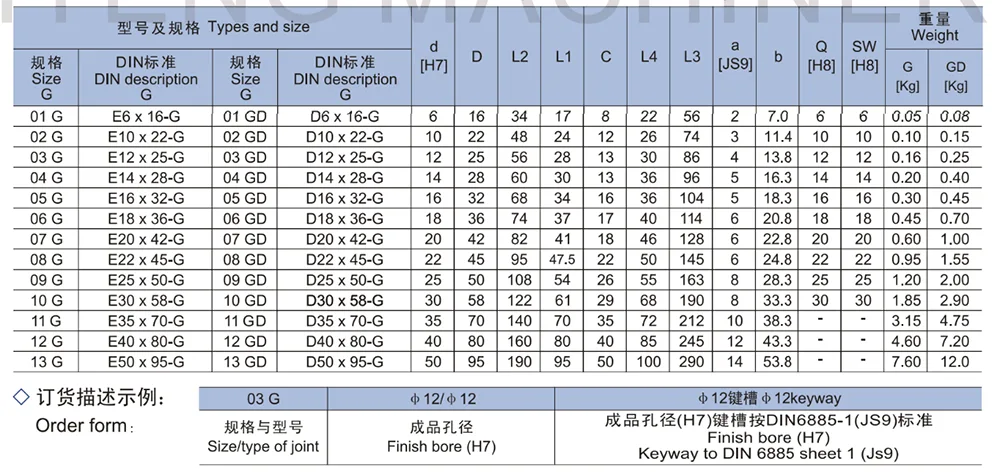

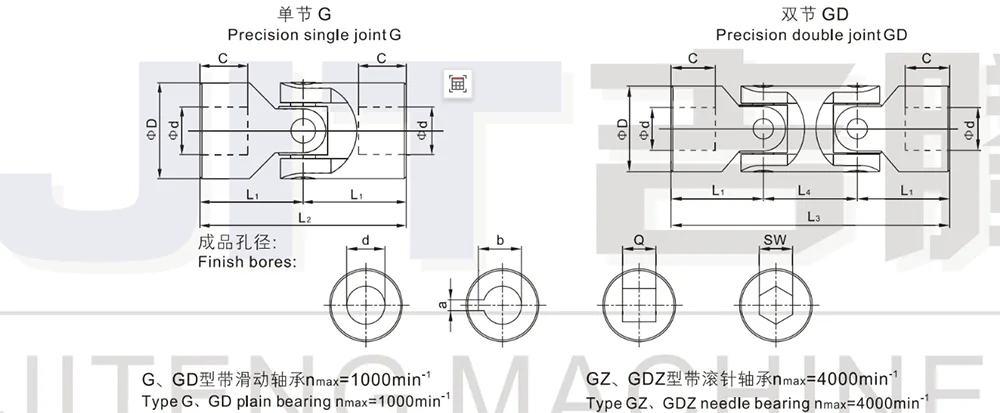

2. Typ G precisions enkelfog Typ GD precision dubbelfog

3.Maximal ledvinkel 45° för varje led

4. Finns med finishhål H7 - på begäran med kilspår, sexkantshål eller fyrkantshål

5. Typ G GD (glidlager) Lager konstruerade nmax= 1000 min⁻¹

6. Typ GZ、GDZ (nållager) Lager designade nmax= 4000 min⁻¹

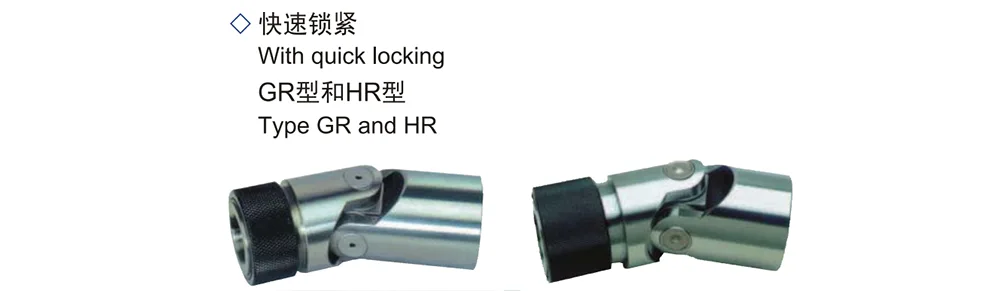

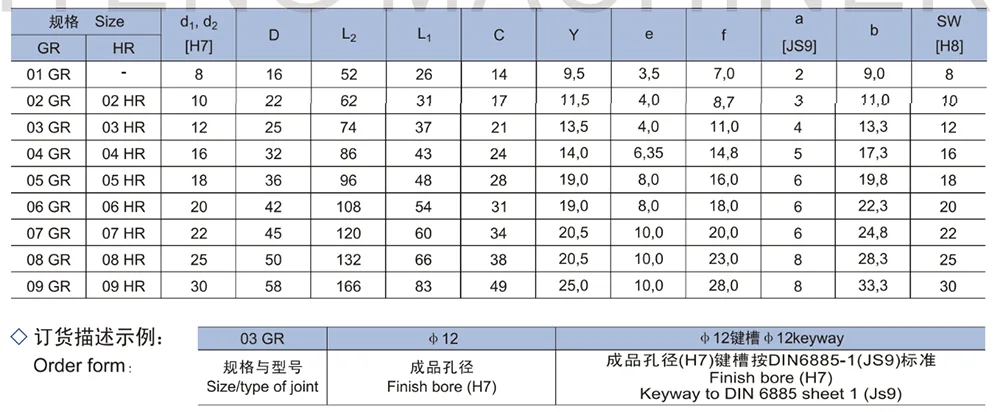

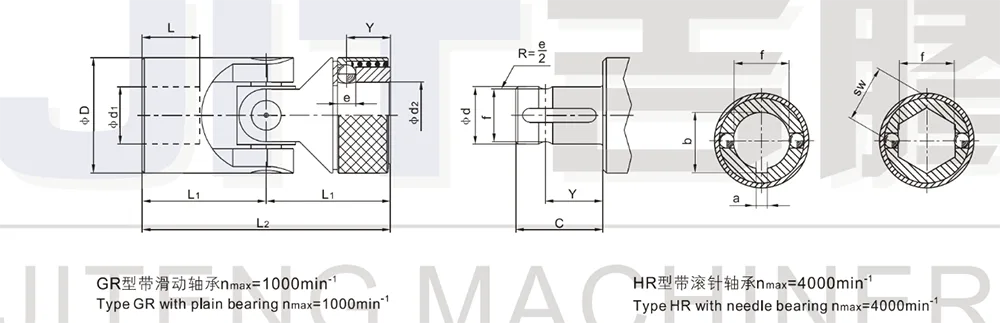

1. Enkelfog med precision med snabblåsning (separerbar)

2. Typ GR med glidlager nmax= 1000 min⁻¹

3. Typ HR med nållager nmax.= 4000 min⁻¹

4.Maximal artikulationsvinkel 45°

5. Snabblåsning (d₂) endast tillgänglig med H7-hål och kilspår enligt DIN 6885 blad 1 - JS9 eller sexkantshål

Applikationsscenario

- Allmän utrustning för entreprenadmaskiner: Den icke-teleskopiska kardanknuten kan vara kompatibel med olika konventionella entreprenadmaskiners transmissionssystem och fungerar stabilt under förhållanden där installationsavståndet är fast och ingen axiell förskjutningskompensation krävs.

- Medel- och låghastighets konventionell transmissionsutrustning: Glidlagermodellen är lämplig för utrustning med medelhög och låg hastighet inom 1000 r/min, går smidigt, hållbart och lämpar sig för långvarig kontinuerlig konventionell drift.

- Höghastighetsprecisionsöverföringsutrustning: Nålrullagermodellen kan uppfylla kraven för höghastighetsdrift på 4000 r/min, lämplig för transmissionsscenarier med precision och höghastighetsautomatiserad utrustning.

- Utrustning som kräver snabb demontering och montering: Låsserien för snabb demontering är lämplig för produktionslinjer och stödutrustning som kräver frekvent underhåll och demontering, vilket effektivt förbättrar underhållseffektiviteten.

FAQ

F1: Kan den fasta kardanknuten kompensera för axiell förskjutning?

A1: Den icke-teleskopiska universalknuten är en fast struktur som inte kan förlängas. Den stöder endast kompensering av vinkelavvikelse och har ingen axiell förlängningsfunktion. Den är endast tillämplig på arbetsförhållanden där utrustningens axelavstånd är fast och det inte finns någon axiell rörelse.

F2: Hur väljer man typ av glidlager och nålrullager?

A2: För medel- och låghastighetsapplikationer med normala belastningsförhållanden inom 1000 r/min, välj glidlagertyperna G, GD och GR; för höghastighetstransmissionsscenarier inom området 1000 - 4000 r/min, välj helst GZ-, GDZ- och HR-typerna av nålrullager.

F3: Stöder universalleden med snabbkoppling anpassning av någon håltyp?

S3: Det stöder inte icke-standardanpassning. Snabbkopplingsstrukturen är endast kompatibel med H7 standardhål, DIN standard platta nyckelhål eller sexkantiga hål, vilket säkerställer låsnoggrannhet och strukturell stabilitet.

F4: Hur kan vi skilja mellan enkel- och dubbelled universalknutar baserat på deras tillämpningsscenarier?

A4: Enkelledsdesignen är kompakt och lämplig för förhållanden med liten vinkelförskjutning; dubbelleden kan ta emot större totala vinkelavvikelser och är lämplig för komplexa layouter för rymdöverföring.

Varför välja Jiteng?

Som en fabrik med lokalt ursprung i Kina, slutför Jiteng självständigt precisionsbearbetningen, monteringen och inspektionen av icke-teleskopiska universalleder, strikt efter industriella standarder för att säkerställa produkternas kvalitet och stabilitet.

- Helt utbud av modeller: Fabriken har alltid flera serier av modeller i lager, inklusive hög- och låghastighetsmodeller, enkel- och dubbelsektioner och modeller för snabb demontering. Det finns inget behov av extern upphandling och alla transmissionskomponenter kan utrustas fullt ut i ett steg.

- Hög precisionsanpassningsförmåga: Stöder H7-precisionshål, nationell standardkilspår och speciella hålanpassningar. Bearbetningstoleranserna är strikt kontrollerade, vilket gör produkterna mycket utbytbara och med hög installationskompatibilitet.

- Strikt verifiering av arbetsvillkorsparametrar: Varje enhet inspekteras en efter en för hastighetsbegränsningar, gångjärnsvinklar och passningsnoggrannhet för att säkerställa stabil drift under både höga och låga hastighetsförhållanden, utan skakningar eller onormalt slitage.

- Professionellt urval och leveranstjänster: Kan exakt matcha modeller baserat på kundens utrustningshastighet, vinkel och installationsmetod. Vanliga modeller finns tillgängliga för direktleverans och icke-standardiserade specifikationer kan snabbt anpassas och levereras.
