Typ Z7B Låsenhet

Typ Z7B Locking Assembly är en specialiserad, nyckelfri friktionslåsande komponent med en dubbelkonisk design, konstruerad speciellt för tunga applikationer som involverar medelstora till stora axeldiametrar:

1.  Strukturell konfiguration: Den består av en inre ring parad med två yttre ringar. Konstruktionen använder en intern spännkraftsmekanism – som komprimeras inåt utan att expandera utåt – vilket säkerställer en stor kontaktyta och ger exceptionell centreringsprecision.

2.  Förbättrad hållfasthet: Både den totala väggtjockleken och den strukturella styvheten har förstärkts genomgående; följaktligen överstiger dess nominella lastbärande vridmoment det för standard, lättvikts Z7A-modellen.

3.  Primära applikationer: Den är i första hand utformad för att låsa ihåliga axlar i växelreducerare och säkra tunga komponenter i storskaliga transmissionssystem. Den används allmänt i kompletta uppsättningar av tung industriell utrustning inom sektorer som metallurgi, gruvdrift, hamndrift och vindkraftsproduktion.

Trötthet och slagtålighet

Låsenheten av typ Z7B använder en helt stel friktionstransmissionsstruktur. Genom sin konstruktion undviker den i sig de vanliga fallgroparna som är förknippade med elastiska komponenter – särskilt risken för åldrande och efterföljande fel – vilket gör den idealisk för de driftsförhållanden med omväxlande påverkan som är typiska för stålverk, gruvor och hamnanläggningar.

1.  Eliminering av elastiska svagheter: Den övervinner de inneboende bristerna hos vanliga elastiska kopplingskomponenter – såsom känslighet för åldrande och utmattningsfel – genom att förlita sig på styva avsmalnande ytor för att överföra vridmoment. Följaktligen är den immun mot prestandaförsämring som ofta orsakas av elastiskt sönderfall.

2.  Anpassbarhet till krävande förhållanden: Den är konstruerad för att motstå frekventa start-stopp-cykler, stötbelastningar till följd av back-back backar och kontinuerlig, tung drift dygnet runt, vilket visar enastående tolerans för alternerande belastningar.

3.  Exceptionell hållbarhet: Även under långvariga och upprepade stötbelastningar förblir enheten fri från att lossna, glida eller försämras vridmoment. Dess hållbarhet klarar oavbruten, kontinuerlig drift under hela året och överträffar vida den för konventionella kopplingskomponenter.

Fältanpassningsförmåga

Monteringen erbjuder stor tolerans för installationsfel, vilket ställer mindre stränga krav på bearbetningsprecisionen för arbetsstyckena. Den här funktionen tar specifikt upp och löser de utmanande monteringsproblem som ofta uppstår när man arbetar med äldre utrustning där axelytor kan ha slitits eller skadats.

1.  Hög tolerans för passformsvariationer: Den uppvisar en stark kapacitet att ta emot variationer i passformstoleranserna mellan axeln och navet. Denna förmåga möjliggör lägre precisionsstandarder under den initiala bearbetningen av arbetsstycken, vilket minskar de totala kostnaderna för precisionsbearbetning av komponenter.

2. Låsenhet av typ Z7B kompenserar för defekter i åldrande utrustning – såsom slitage på axelytan, lätt oval deformation och överdrivet passningsspel – och eliminerar därigenom transmissionsspel utan att hela axel- och navenheten behöver bytas ut, vilket möjliggör kostnadseffektiv eftermontering.

3. Monteringspositionen är fritt justerbar och kräver ingen exakt datumpositionering, vilket effektivt minskar komplexiteten i eftermontering på plats för äldre utrustning.

Strukturell säkerhetsprestanda

Tack vare en sluten, integrerad klämstruktur, löser Låsenheten av typ Z7B många säkerhetsrisker förknippade med traditionella parallella nyckelanslutningar, vilket säkerställer stabil och pålitlig låsprestanda även under svåra driftsförhållanden.

1. Det eliminerar vanliga felrisker förknippade med traditionella parallella nycklar – såsom slitage, brott, axiell förskjutning och växelförskjutning – och förbättrar därigenom säkerhetsredundansen för utrustningsoperationer.

2. Den integrerade strukturen fördelar belastningar enhetligt, vilket förhindrar lokala spänningskoncentrationer; följaktligen är aggregatet mycket motståndskraftigt mot komponentfelinriktning, lossning eller brott under drift.

3. Den upprätthåller ett säkert lås under svåra förhållanden – inklusive kraftiga stötbelastningar, höga temperaturer, dammiga miljöer och intensiva vibrationer – och förhindrar därigenom utrustningsskador och produktionssäkerhetsincidenter orsakade av plötsliga transmissionsfel, och ökar i slutändan den övergripande säkerhetsfaktorn för maskineriet.

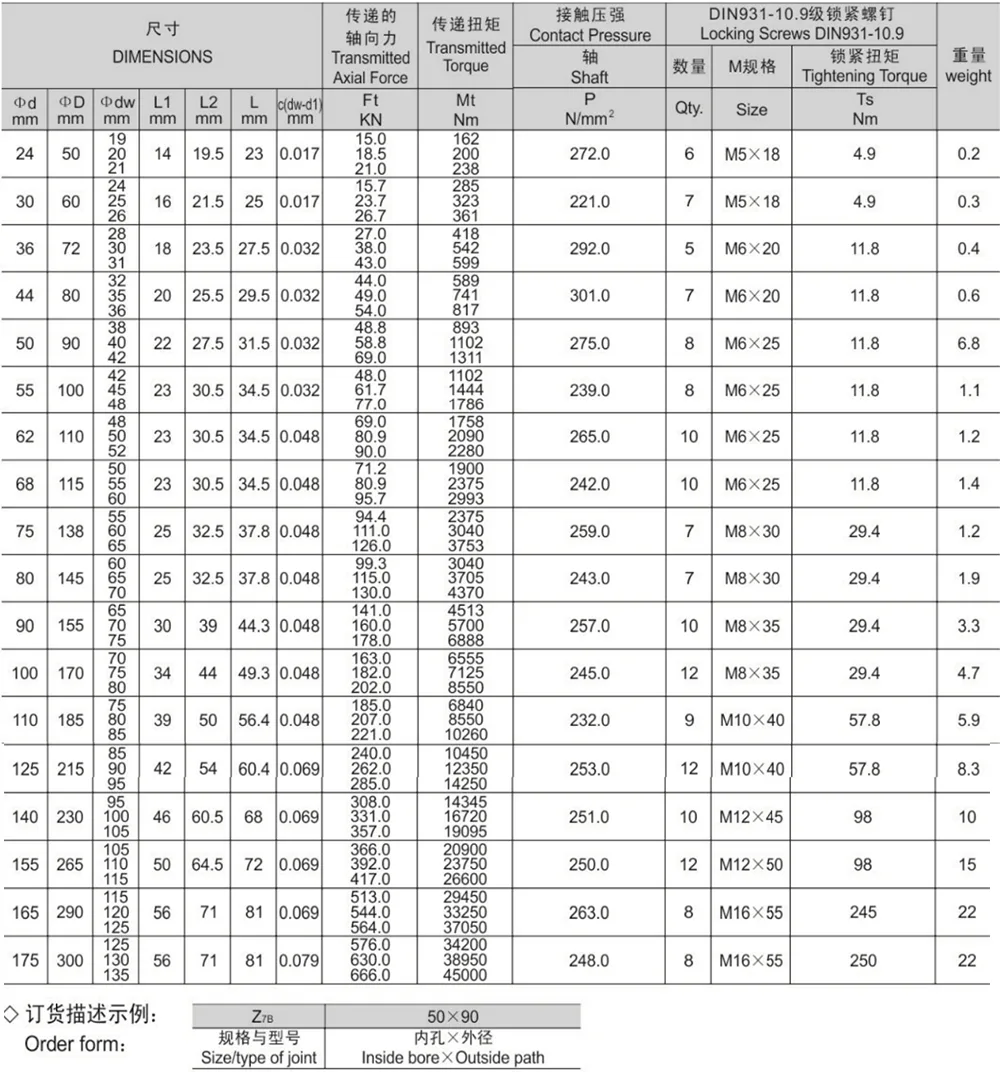

Grundläggande specifikationer

Låsenheten av typ Z7B finns tillgänglig i en omfattande serie av grundläggande dimensioner och parametrar. För produktval, se Z7B-låsningsenhetens grundläggande dimensioner och parametrar för att bestämma lämplig modell baserat på axeldiameter, nominellt vridmoment och tillgängligt installationsutrymme.
